50米钢烟囱制作安装施工方案

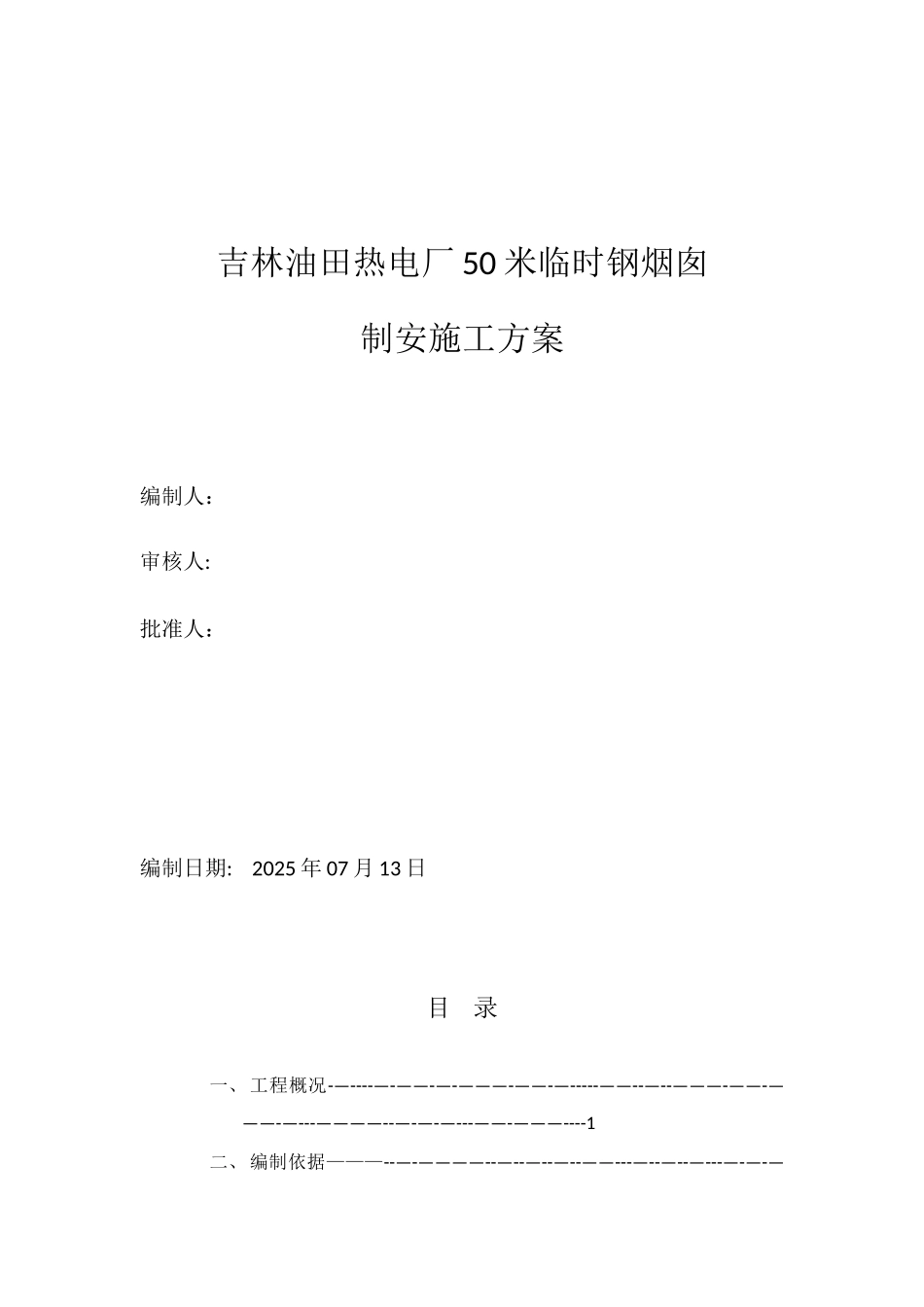

吉林油田热电厂 50 米临时钢烟囱制安施工方案 编制人： 审核人: 批准人： 编制日期: 2025 年 07 月 13 日目 录一、 工程概况-—----—-——-—-———-——-—-----——--—--———-——-———-—---————--—-—-—---——-———----1二、 编制依据———--—-————--—--—--—--——---—--—--—---—-—-—---——-——-———--—--—-—--———-———-1三、 施 工 工 艺 ---—-—--———--—-———-————--——-—-------—-——-——-—-—-—--—--——————----——---———2四、 施工人员组织-—-----—-————-———-———————-————---—-----————--—-——-—-——--———--——-——7五、 施工机具---—--——---—--————-—-------—--—--—-——---—--——-———--——-—-————----—---—-—-7六、 安全管理主要措施-——-——--—-----——--———-—-—--—-——-———---——-——--———---——-—-—-—8七、 脚手架及其防护—--—----————-—---—-—-———---—-——-—-——-—————-——--———---—----—-—-10八、 高处作业安全措施—-—-—-—-—-—-—--—-——---——--—-—-—————-—--——----—-—---—-------11一、工程概况：由于热电厂烟囱腐蚀严重，需做防腐处理.为了不影响机组在烟囱防腐期的正常运行，在 7、8#炉水平烟道旁新建临时钢制烟囱一座，当烟囱防腐施工完毕,恢复正常的脱硫模式，拆除临时烟囱。钢制烟囱外表面温度在 100°左右,高度 50 米，总重量约 50 余吨（含外加固等），总体可分 5 节制作；3 节安装，钢板厚度为 3mm，截面为 2＊2。5 米，每 0.5 米外设一道[10 横向加固肋，内设 Φ57＊4 十字加固支撑；纵向设 10 道厚度为 10mm、宽带 80mm 的加固肋；采纳厚度为 25mm 的Q235 钢板，4 米*4 米的正方形作为钢制烟囱底座，采纳全部焊接连接，地脚浇筑在钢筋混凝土基础平台上。由于本烟囱较薄，考虑抗折挠度及刚度不够，特设置 40 米高300*300H 钢井字框架，每 3 米设置一层横梁,横梁之间设一斜撑构成三角型的稳定结构；井字架上方烟囱纵向设置 8 道[25 加强纵向受力.设置 4 层防风绳,每层设 4 根 6×19S+IWR 直径 20 钢丝绳共计 420 米，相应卡扣 64 个；地锚为 2。5 米*0。5 米*0。5 米钢筋混凝土块 8 个。本工程施工场地狭小,不能安装...
