555芯片引脚图及引脚描述

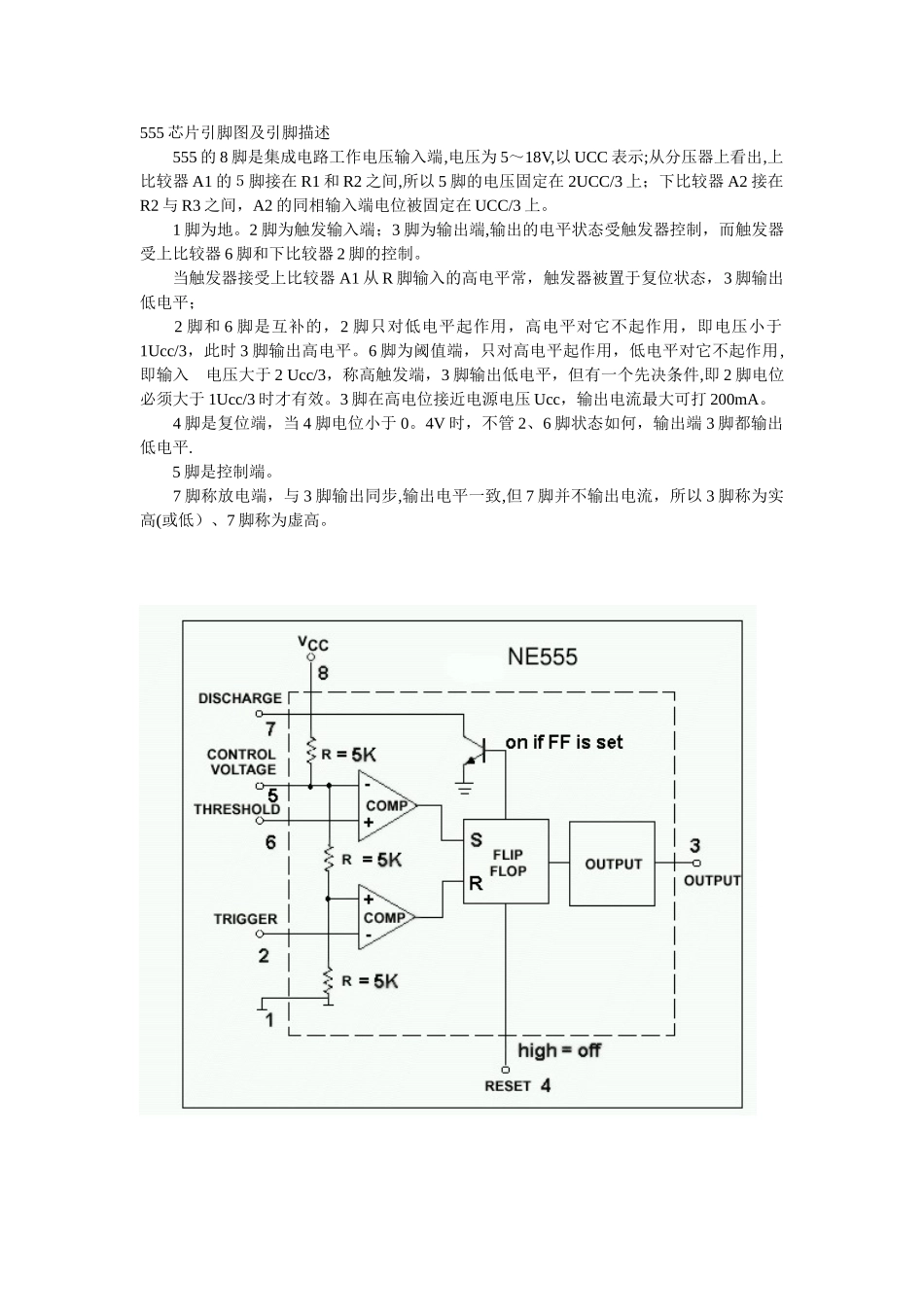

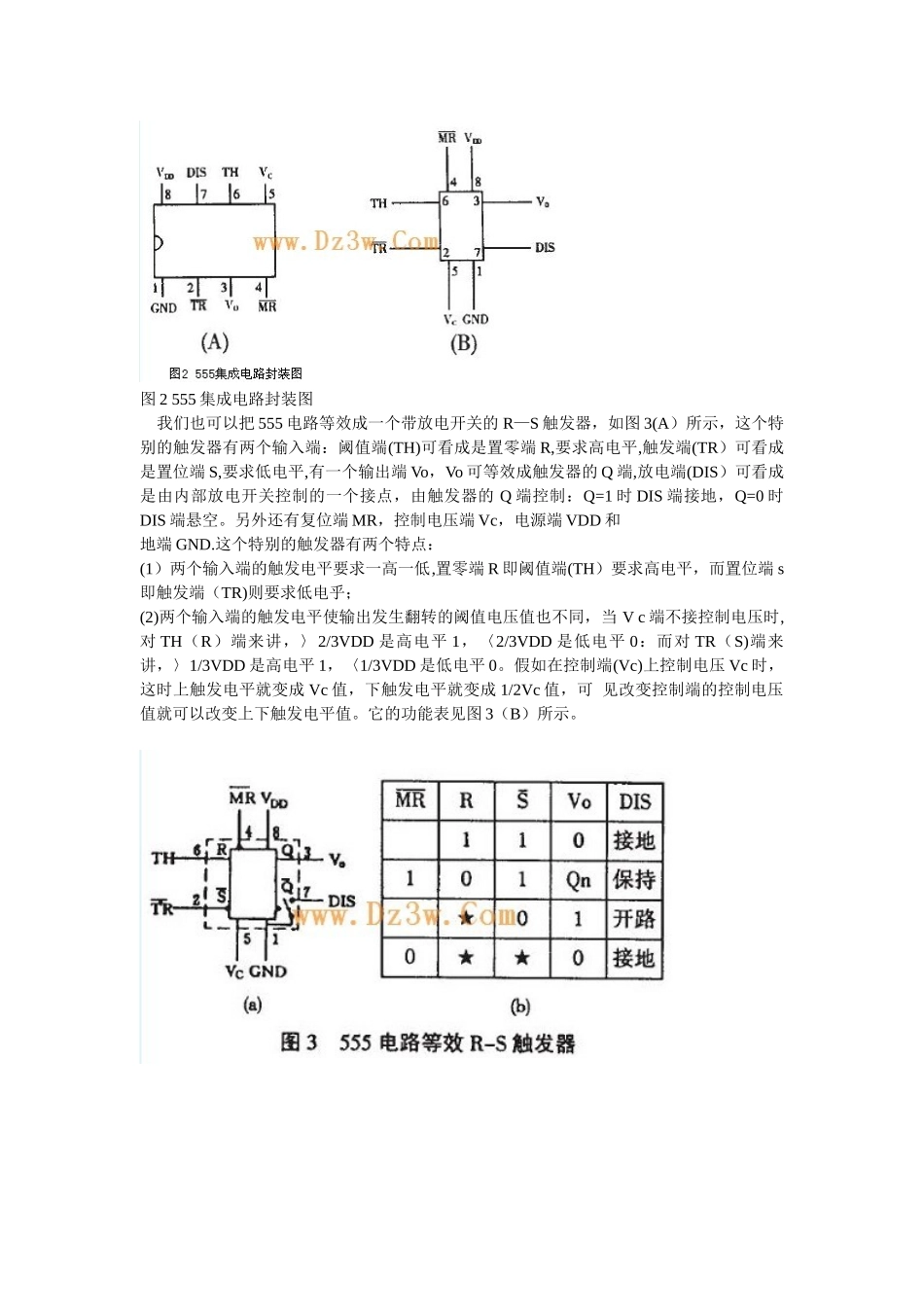

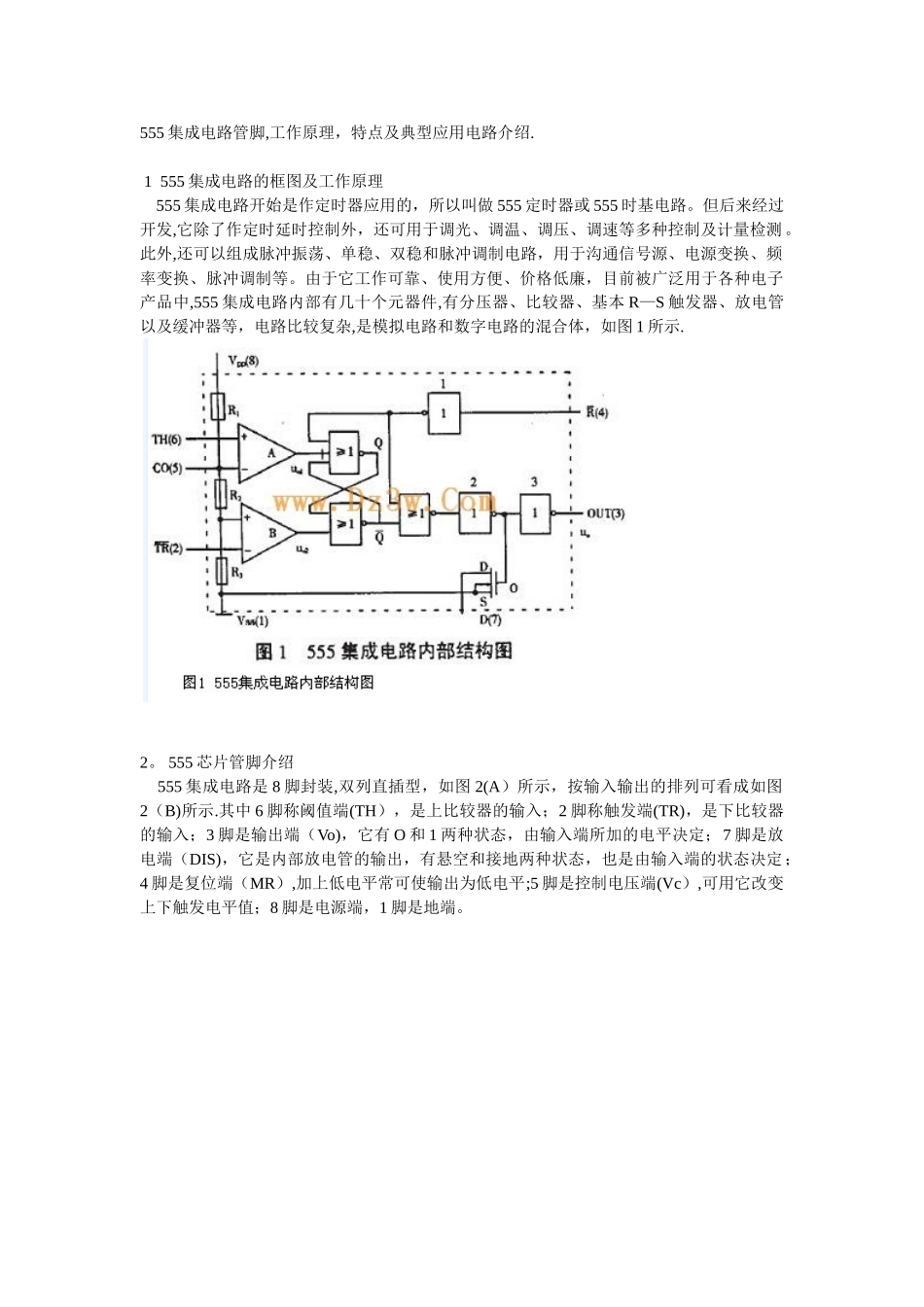

555 芯片引脚图及引脚描述 555 的 8 脚是集成电路工作电压输入端,电压为 5～18V,以 UCC 表示;从分压器上看出,上比较器 A1 的５脚接在 R1 和 R2 之间,所以 5 脚的电压固定在 2UCC/3 上；下比较器 A2 接在R2 与 R3 之间，A2 的同相输入端电位被固定在 UCC/3 上。 1 脚为地。2 脚为触发输入端；3 脚为输出端,输出的电平状态受触发器控制，而触发器受上比较器 6 脚和下比较器 2 脚的控制。 当触发器接受上比较器 A1 从 R 脚输入的高电平常，触发器被置于复位状态，3 脚输出低电平； 2 脚和 6 脚是互补的，2 脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时 3 脚输出高电平。6 脚为阈值端，只对高电平起作用，低电平对它不起作用,即输入 电压大于 2 Ucc/3，称高触发端，3 脚输出低电平，但有一个先决条件,即 2 脚电位必须大于 1Ucc/3 时才有效。3 脚在高电位接近电源电压 Ucc，输出电流最大可打 200mA。 4 脚是复位端，当 4 脚电位小于 0。4V 时，不管 2、6 脚状态如何，输出端 3 脚都输出低电平. 5 脚是控制端。 7 脚称放电端，与 3 脚输出同步,输出电平一致,但 7 脚并不输出电流，所以 3 脚称为实高(或低）、7 脚称为虚高。555 集成电路管脚,工作原理，特点及典型应用电路介绍. 1 555 集成电路的框图及工作原理 555 集成电路开始是作定时器应用的，所以叫做 555 定时器或 555 时基电路。但后来经过开发,它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。此外,还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于沟通信号源、电源变换、频率变换、脉冲调制等。由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中,555 集成电路内部有几十个元器件,有分压器、比较器、基本 R—S 触发器、放电管以及缓冲器等，电路比较复杂,是模拟电路和数字电路的混合体，如图 1 所示. 2。 555 芯片管脚介绍 555 集成电路是 8 脚封装,双列直插型，如图 2(A）所示，按输入输出的排列可看成如图2（B)所示.其中 6 脚称阈值端(TH），是上比较器的输入；2 脚称触发端(TR)，是下比较器的输入；3 脚是输出端（Vo)，它有 O 和 1 两种状态，由输入端所加的电平决定；7 脚是放电端（DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4 脚是复位端（MR）,加上低电平...
