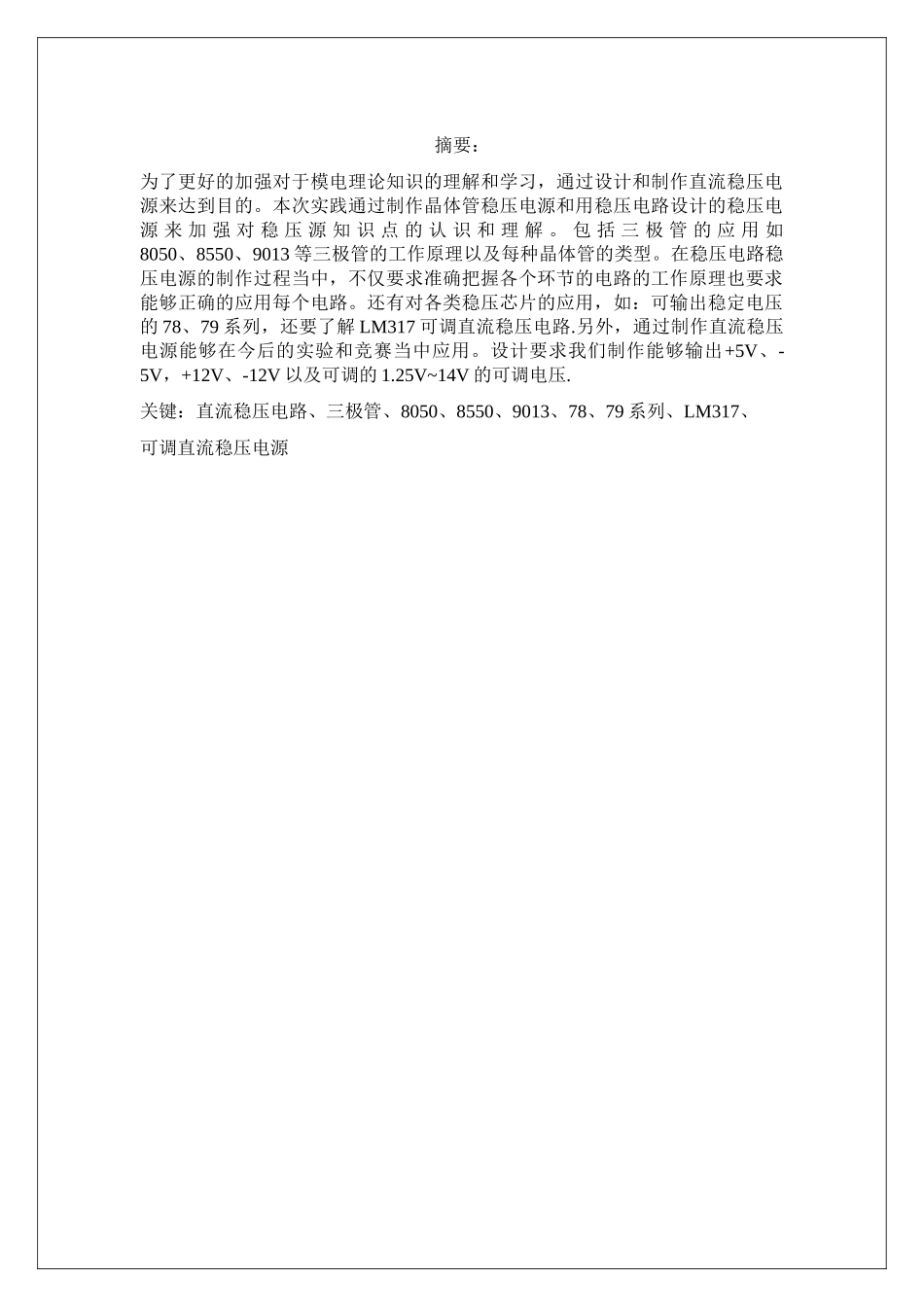

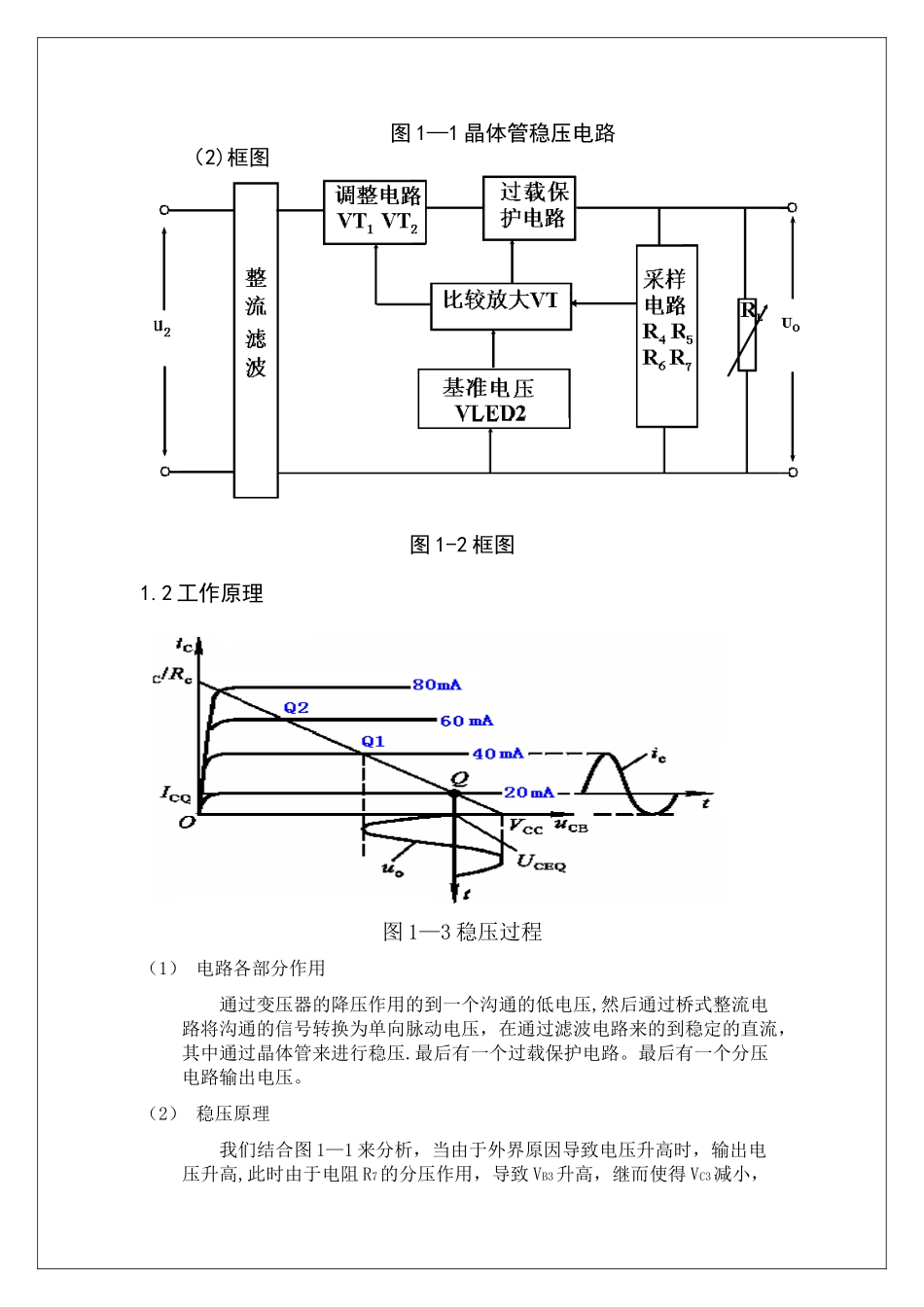

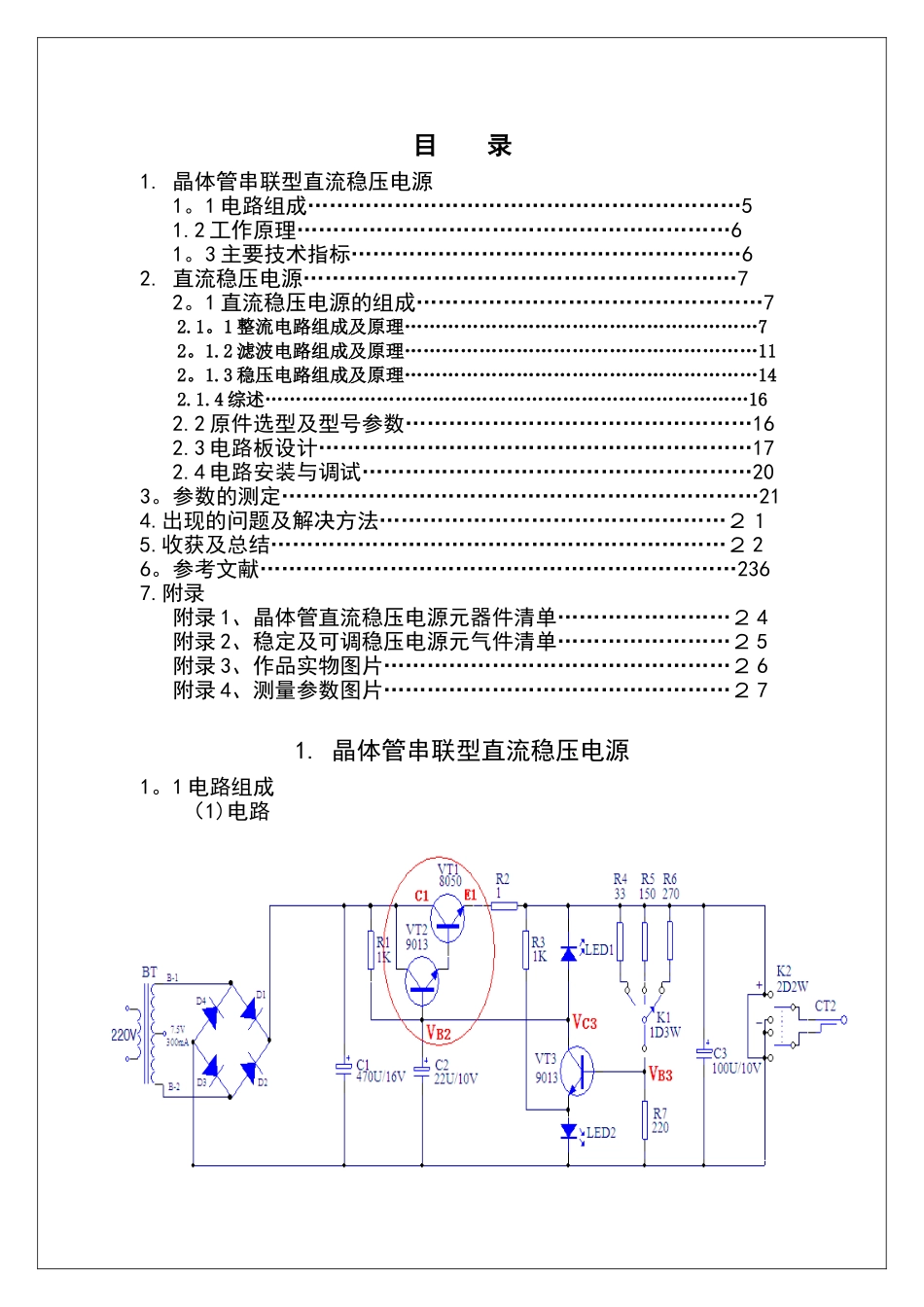

摘要：为了更好的加强对于模电理论知识的理解和学习，通过设计和制作直流稳压电源来达到目的。本次实践通过制作晶体管稳压电源和用稳压电路设计的稳压电源 来 加 强 对 稳 压 源 知 识 点 的 认 识 和 理 解 。 包 括 三 极 管 的 应 用 如8050、8550、9013 等三极管的工作原理以及每种晶体管的类型。在稳压电路稳压电源的制作过程当中，不仅要求准确把握各个环节的电路的工作原理也要求能够正确的应用每个电路。还有对各类稳压芯片的应用，如：可输出稳定电压的 78、79 系列，还要了解 LM317 可调直流稳压电路.另外，通过制作直流稳压电源能够在今后的实验和竞赛当中应用。设计要求我们制作能够输出+5V、-5V，+12V、-12V 以及可调的 1.25V~14V 的可调电压.关键：直流稳压电路、三极管、8050、8550、9013、78、79 系列、LM317、可调直流稳压电源目 录1. 晶体管串联型直流稳压电源1。1 电路组成……………………………………………………51.2 工作原理……………………………………………………61。3 主要技术指标………………………………………………62. 直流稳压电源……………………………………………………72。1 直流稳压电源的组成…………………………………………72.1。1 整流电路组成及原理…………………………………………………72。1.2 滤波电路组成及原理…………………………………………………112。1.3 稳压电路组成及原理…………………………………………………142.1.4 综述……………………………………………………………………162.2 原件选型及型号参数…………………………………………162.3 电路板设计……………………………………………………172.4 电路安装与调试………………………………………………203。参数的测定…………………………………………………………214.出现的问题及解决方法…………………………………………２１5.收获及总结………………………………………………………２ 26。参考文献…………………………………………………………2367.附录 附录 1、晶体管直流稳压电源元器件清单……………………２ 4附录 2、稳定及可调稳压电源元气件清单……………………２ 5附录 3、作品实物图片…………………………………………２ 6附录 4、测量参数图片…………………………………………２ 71. 晶体管串联型直流稳压电源1。1 电路组成 （1)电...
