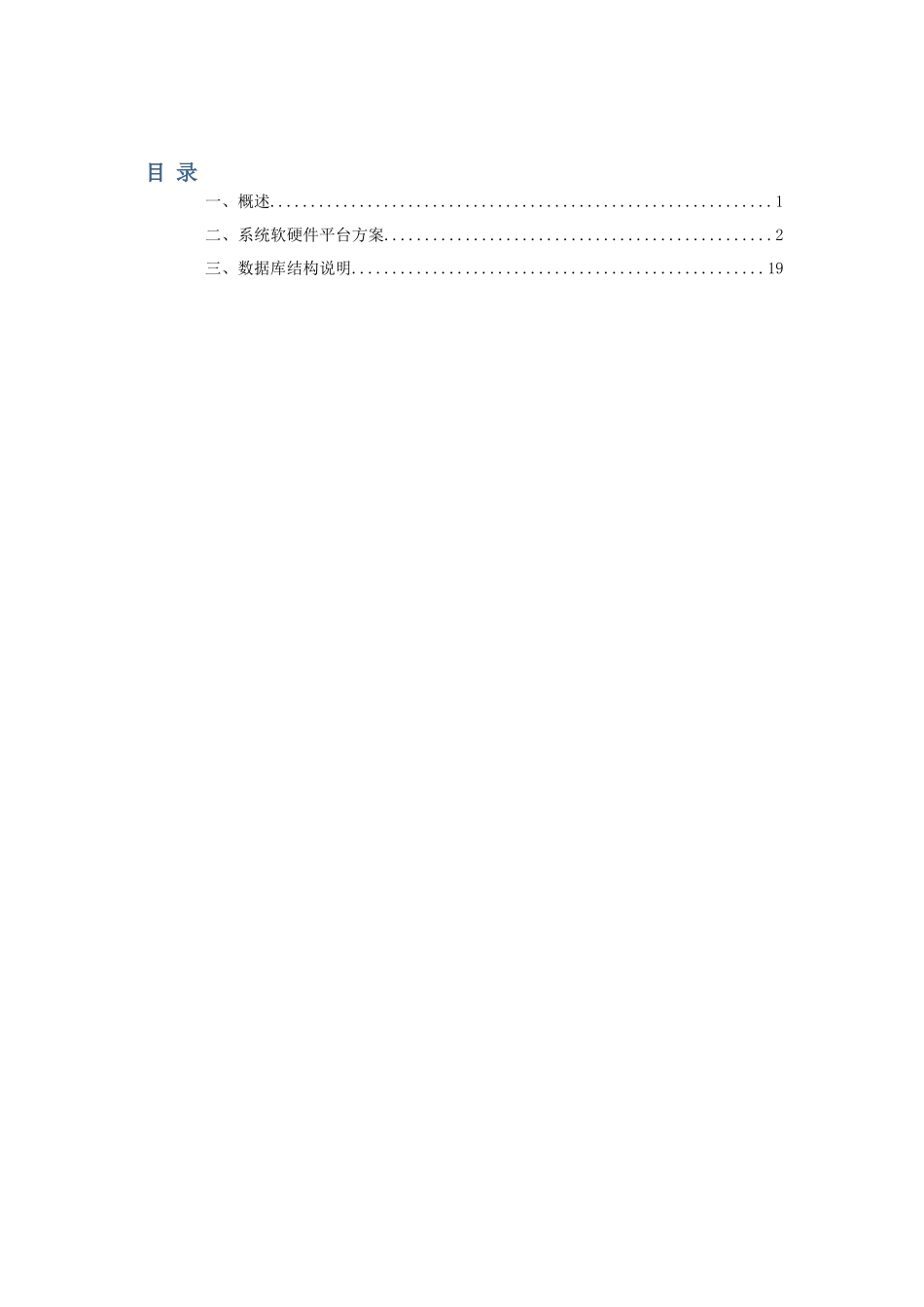

目录一、概述..............................................................1二、系统软硬件平台方案................................................2三、数据库结构说明...................................................19一、概述项目背景根据工业和信息化部共建共享各文件的有关要求，推进电信基础设施共建共享管理、加强应急通信资源管理等工作，已成为内蒙古自治区通信管理局电信网络监管的几项重点。共建共享方面，工业和信息化部有关文件要求电信监管机构、各级基础电信企业和相关单位要高度重视、统一思想、提高认识，实行“一把手负责制”，动员一切可使用资源全力推进相关工作。按照“企业自律、政府监管，突出重点、以点带面，安全可靠、合理负担，有利竞争、促进发展”的原则，通过全行业共同努力，实现以下目标：杜绝同地点新建铁塔、同路由新建杆路现象；实现新增铁塔、杆路的共建；其他电信基础设施共建共享比例逐年提高。为了进一步加强电信基础设施网络管理技术手段，提高网络管理的工作效率和水平，内蒙古自治区通信管理局拟建设基于电子地图的电信基础设施共建共享管理信息系统，从而将详尽的、随时更新的交换、传输、铁塔、杆路、基站、管道、光缆等重点基础设施资源信息在地图上管理起来，并以此为基础逐步建立电信基础设施资源数据库,通过管局网站在WEB上实现直观的信息共享，并对基础电信企业开放，以利于企业间开展共建共享，同时也对企业以往报送信息进行验证，并在日常的共建共享管理、基础设施管理中发挥作用。长安通信清算公司认真研究了内蒙古管局和各运营企业的业务需求，并结合本公司以往的通信管理部门电信基础设施共建共享管理信息系统实施经验，提供了本设计施工方案。项目开发原则本项目的开发以满足内蒙古自治区通信管理局实际监管工作需求为主要目标，需具备准确性、实用性和便捷性。本系统具备完全独立的能力，同时具备高度的扩展能力和互联能力，具备与互联互通监测系统、以及未来与企业网管系统互联并获取实时数据的能力。本项目遵循经济性的原则，在满足需求的前提下尽量节省投资。二、系统软硬件平台方案2.1网络架构设计系统设置专用服务器2台，安装WIN2008SERVER系统，数据库服务器、应用服务器和WEB服务器。其中A机平时任数据库服务器，B机平时任应用和WEB服务器，发生故障时可以相互接管。系统的交换机采用双路设计，以避免单点故障。建议通过互联网连接各企业，以便企业报送和共享数据。管局内部的外网PC和各企业终端经过证书授权后，可在浏览器中直接访问本系统。系统需要外网IP地址2个、外网宽带2条（建议1M带宽以上），用于各企业访问。建议外网宽带由两家不同企业提供。本系统也可采用建设专网的方案，其优点是更为安全。但是由于本系统需要直接联络各省分公司、地州分公司等，专线方案的实施难度很大，本方案暂不推荐采用，而是通过防火墙方式在公网上设立虚拟专用网，以保证整个系统的信息安全。本系统建议的网络拓扑示意图如下所示：2.2主服务器系统系统的主机能力通过运算，主机TPCC单机需求为100000以上，除去目前配置消耗的6万，仍可以提供40%的空间满足扩展需要。单机内存需求为4GB以上，除去目前配置消耗的2GB，仍可以提供50%的空间满足扩展需要。目前需求的计算过程：假定忙时需求为每分钟2000次地图查询（全部地州各企业分公司全部上网同时查询，每人每分钟刷屏10次），双机系统接管，单机承担全部任务后，各项需求如下：操作系统：需要10000TPCC，1GB内存，共享的业务政策，从数据中生成业务信息，保证业务一致性；数据库系统：需要30000TPCC，2GB内存，数据的定义、永久数据的存储和检索，保证数据的一致性；WEB服务及应用软件系统：需要20000TPCC，1GB内存，提供信息和功能、浏览定位，保证用户界面一致性和完整性；WEBSERVER与主机平时为负载分担模式，只要不发生接管，则该服务器SpecWeb99模型（静态、动态各占50%）中可以承受每分钟4万次以上点击。由于本系统动态图形为全屏刷新，较SpecWeb99模型复杂20倍以上，实际运行可承受密度为每分钟2000次点击，可将许多应用程序可共享和重用封装在构件...
