电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

水泥混凝土配合比设计报告

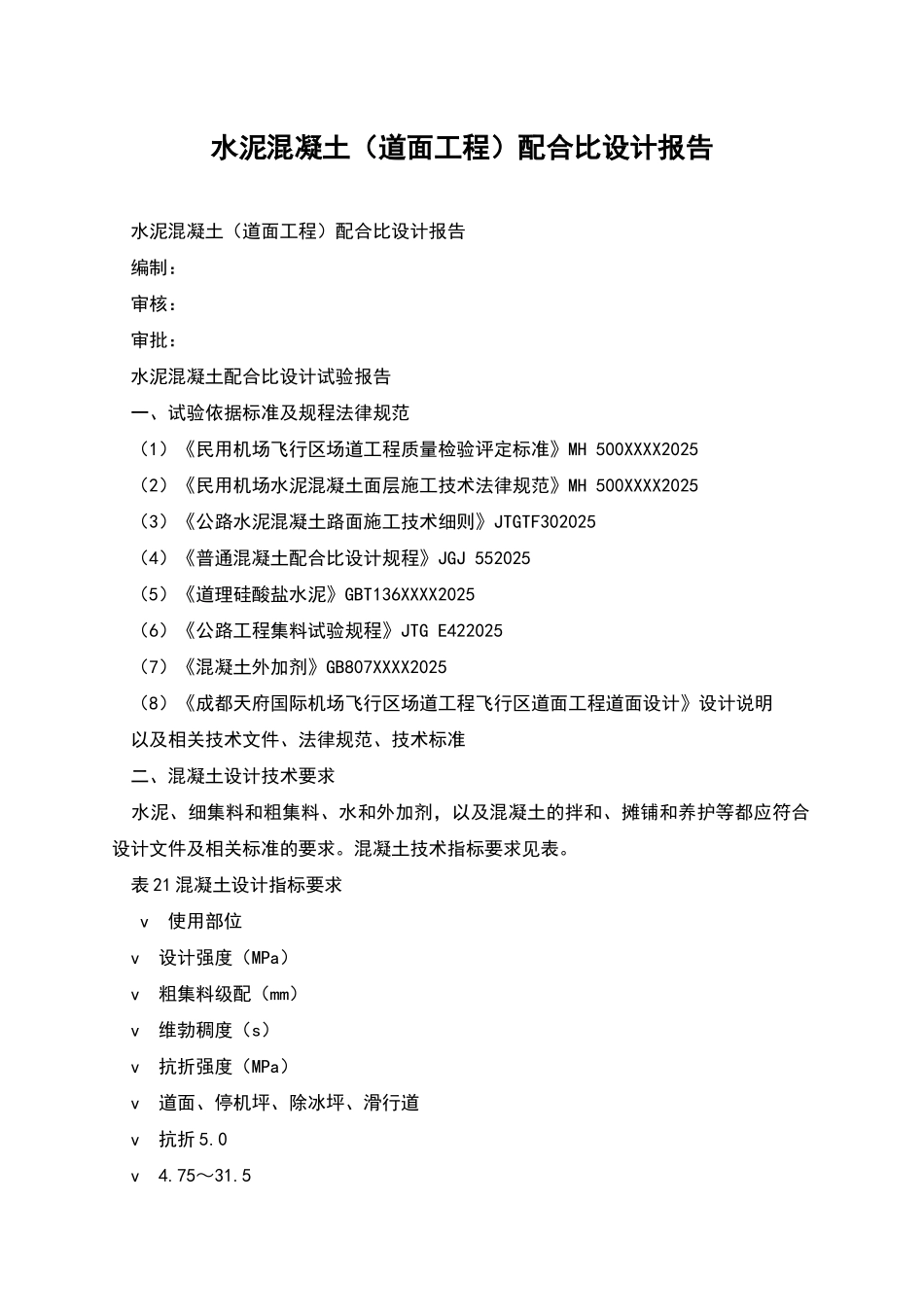

水泥混凝土配合比设计报告_第1页
1/10

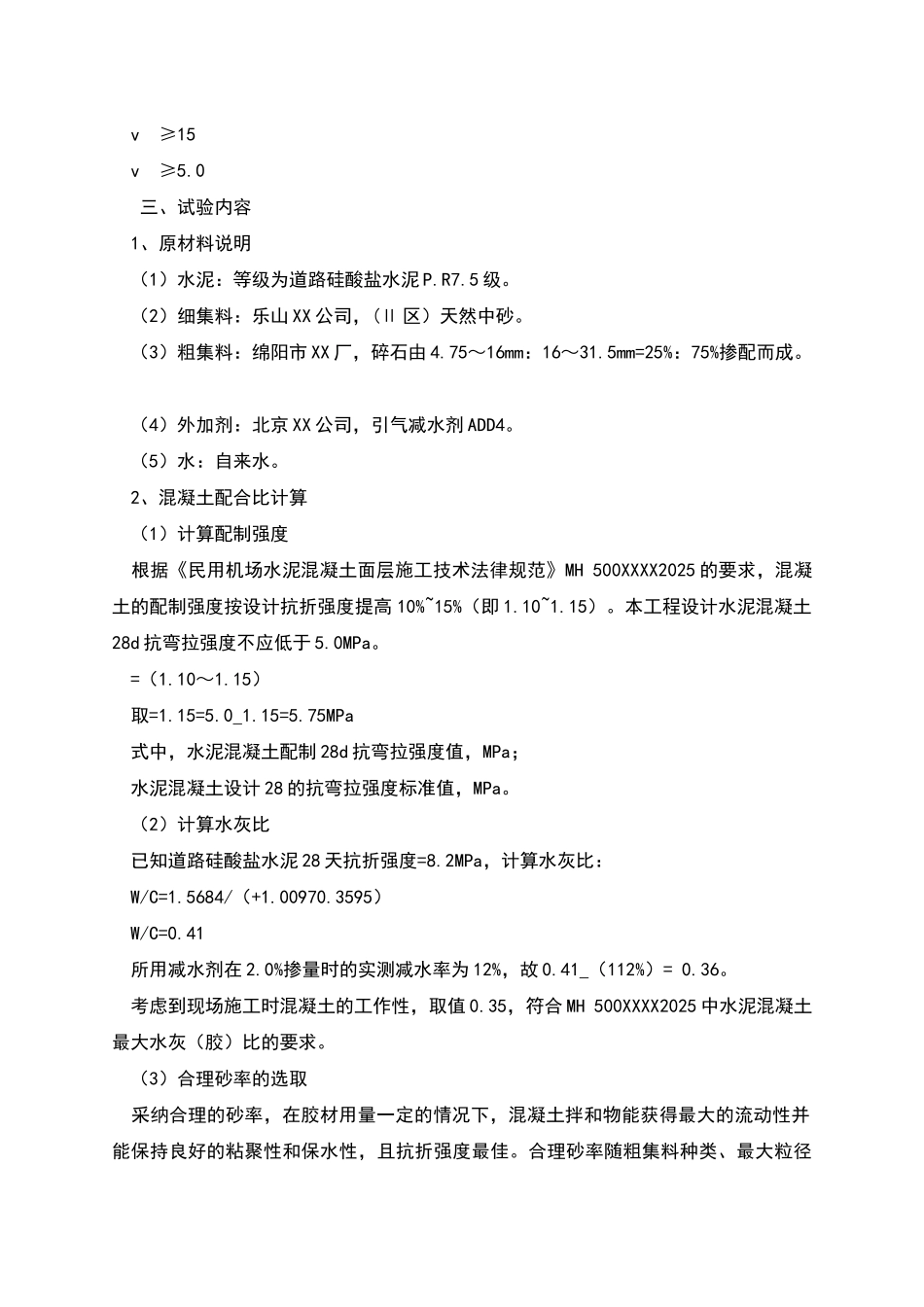

水泥混凝土配合比设计报告_第2页
2/10

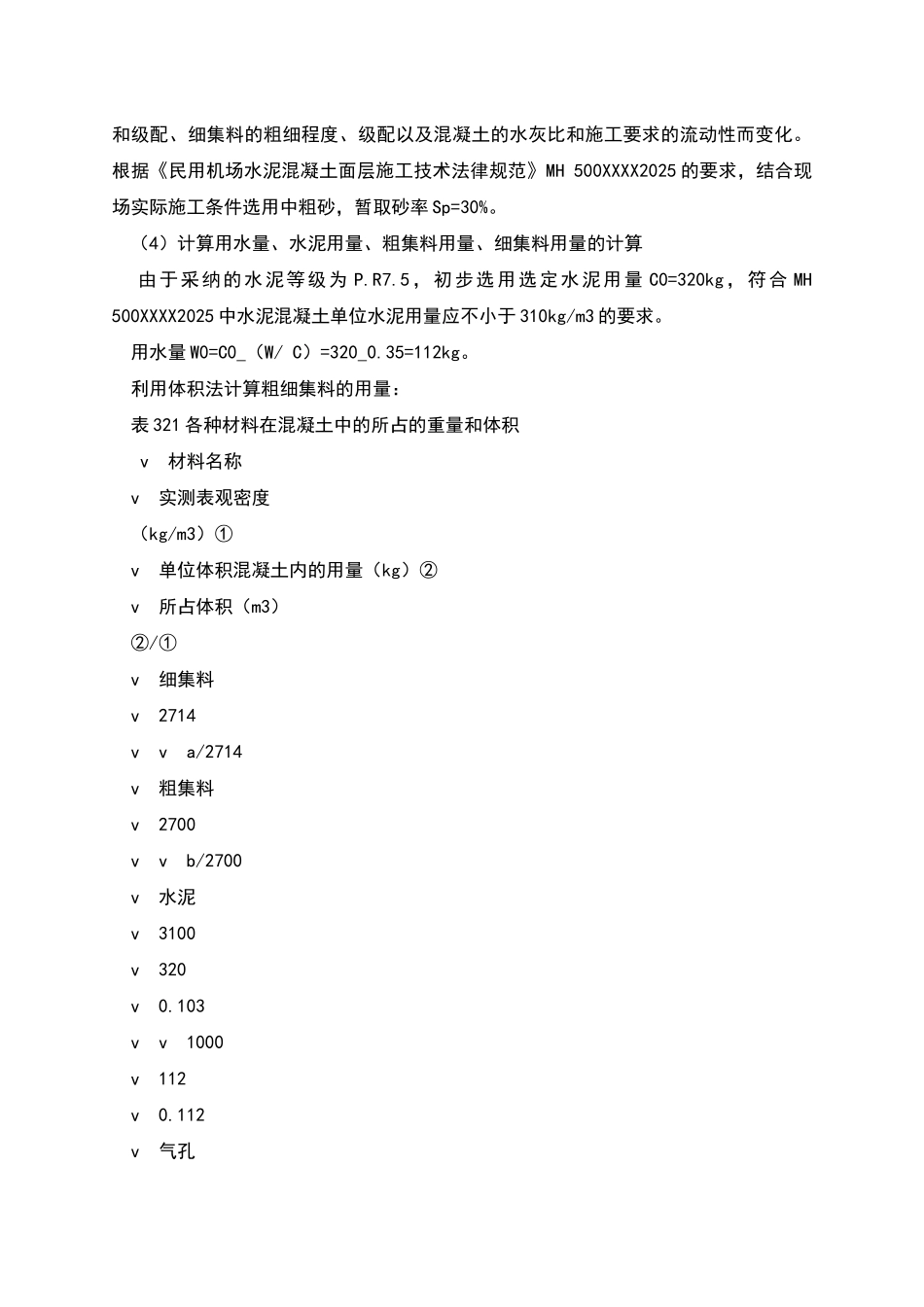

水泥混凝土配合比设计报告_第3页
3/10
水泥混凝土(道面工程)配合比设计报告 水泥混凝土(道面工程)配合比设计报告 编制: 审核: 审批: 水泥混凝土配合比设计试验报告 一、试验依据标准及规程法律规范 (1)《民用机场飞行区场道工程质量检验评定标准》MH 500XXXX2025 (2)《民用机场水泥混凝土面层施工技术法律规范》MH 500XXXX2025 (3)《公路水泥混凝土路面施工技术细则》JTGTF302025 (4)《普通混凝土配合比设计规程》JGJ 552025 (5)《道理硅酸盐水泥》GBT136XXXX2025 (6)《公路工程集料试验规程》JTG E422025 (7)《混凝土外加剂》GB807XXXX2025 (8)《成都天府国际机场飞行区场道工程飞行区道面工程道面设计》设计说明 以及相关技术文件、法律规范、技术标准 二、混凝土设计技术要求 水泥、细集料和粗集料、水和外加剂,以及混凝土的拌和、摊铺和养护等都应符合设计文件及相关标准的要求。混凝土技术指标要求见表。 表 21 混凝土设计指标要求 v 使用部位 v 设计强度(MPa) v 粗集料级配(mm) v 维勃稠度(s) v 抗折强度(MPa) v 道面、停机坪、除冰坪、滑行道 v 抗折 5.0 v 4.75~31.5 v ≥15 v ≥5.0 三、试验内容 1、原材料说明 (1)水泥:等级为道路硅酸盐水泥 P.R7.5 级。 (2)细集料:乐山 XX 公司,(Ⅱ 区)天然中砂。 (3)粗集料:绵阳市 XX 厂,碎石由 4.75~16mm:16~31.5mm=25%:75%掺配而成。 (4)外加剂:北京 XX 公司,引气减水剂 ADD4。 (5)水:自来水。 2、混凝土配合比计算 (1)计算配制强度 根据《民用机场水泥混凝土面层施工技术法律规范》MH 500XXXX2025 的要求,混凝土的配制强度按设计抗折强度提高 10%~15%(即 1.10~1.15)。本工程设计水泥混凝土28d 抗弯拉强度不应低于 5.0MPa。 =(1.10~1.15) 取=1.15=5.0_1.15=5.75MPa 式中,水泥混凝土配制 28d 抗弯拉强度值,MPa; 水泥混凝土设计 28 的抗弯拉强度标准值,MPa。 (2)计算水灰比 已知道路硅酸盐水泥 28 天抗折强度=8.2MPa,计算水灰比: W/C=1.5684/(+1.00970.3595) W/C=0.41 所用减水剂在 2.0%掺量时的实测减水率为 12%,故 0.41_(112%)= 0.36。 考虑到现场施工时混凝土的工作性,取值 0.35,符合 MH 500XXXX2025 中水泥混凝土最大水灰(胶)比的要求。 (3)合理砂率的选取 采纳合理的砂率,在胶材用量一定的情况下,混凝土拌和物能获得最大的流动性并能保持良...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

水泥混凝土配合比设计报告

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
