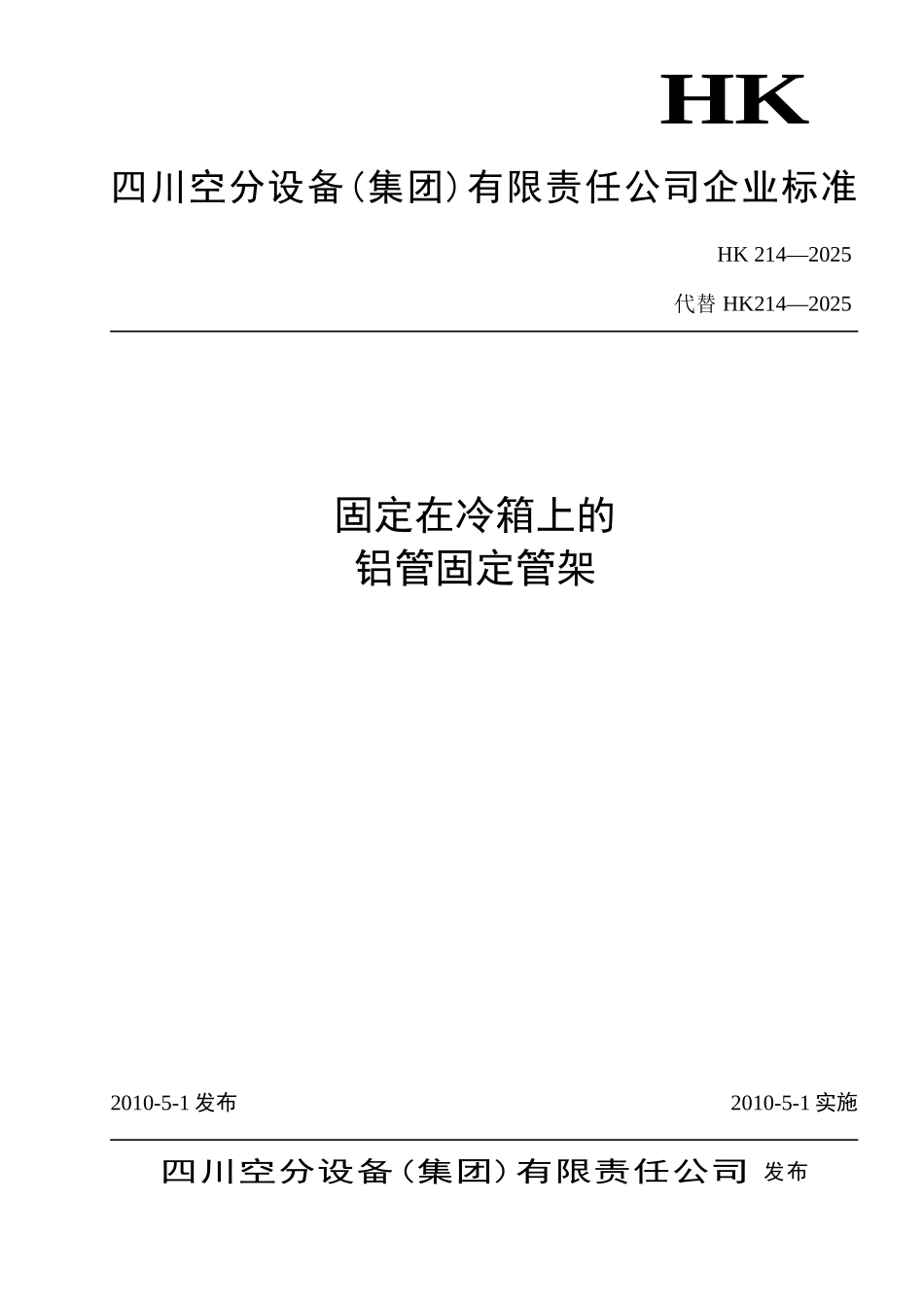

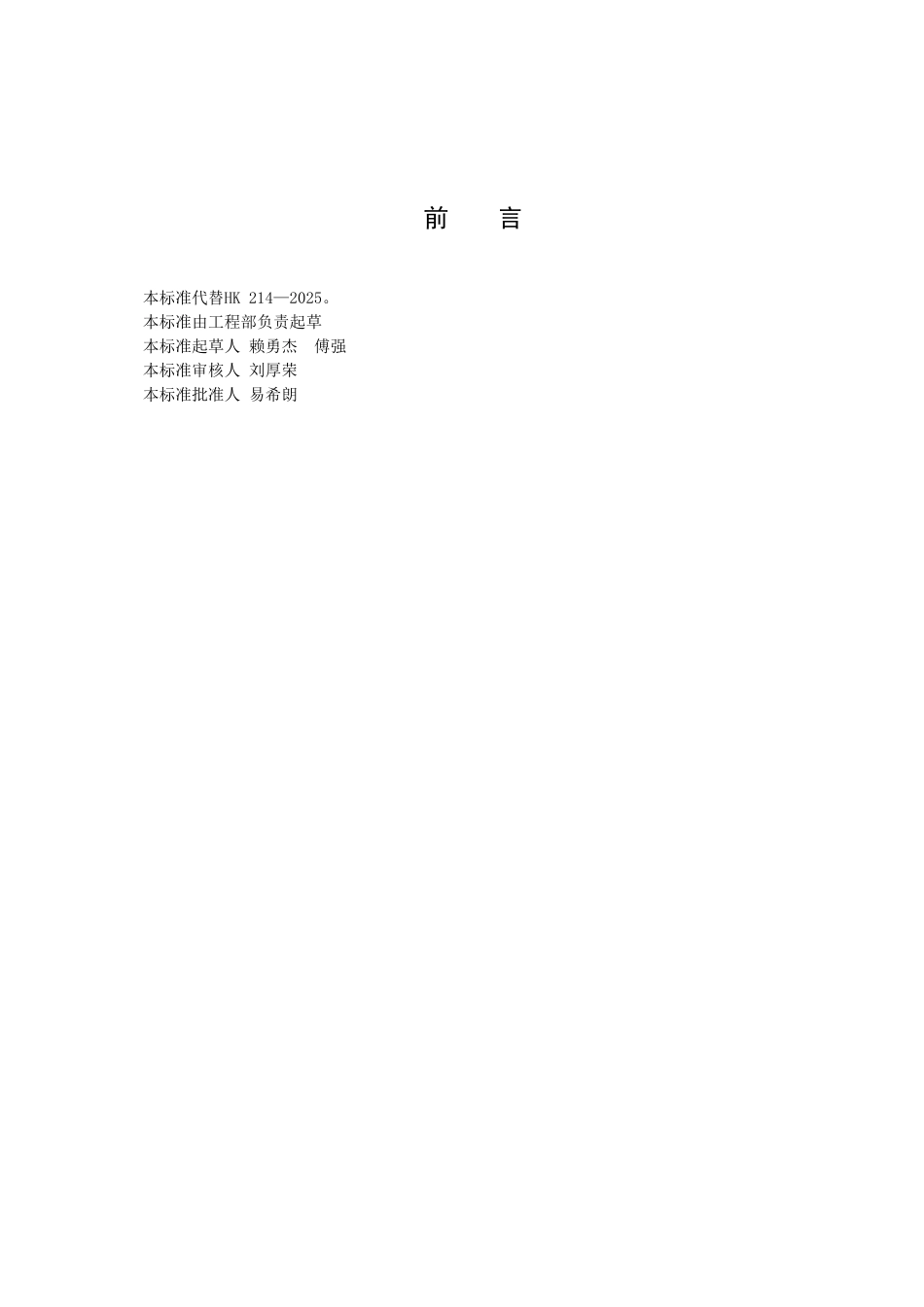

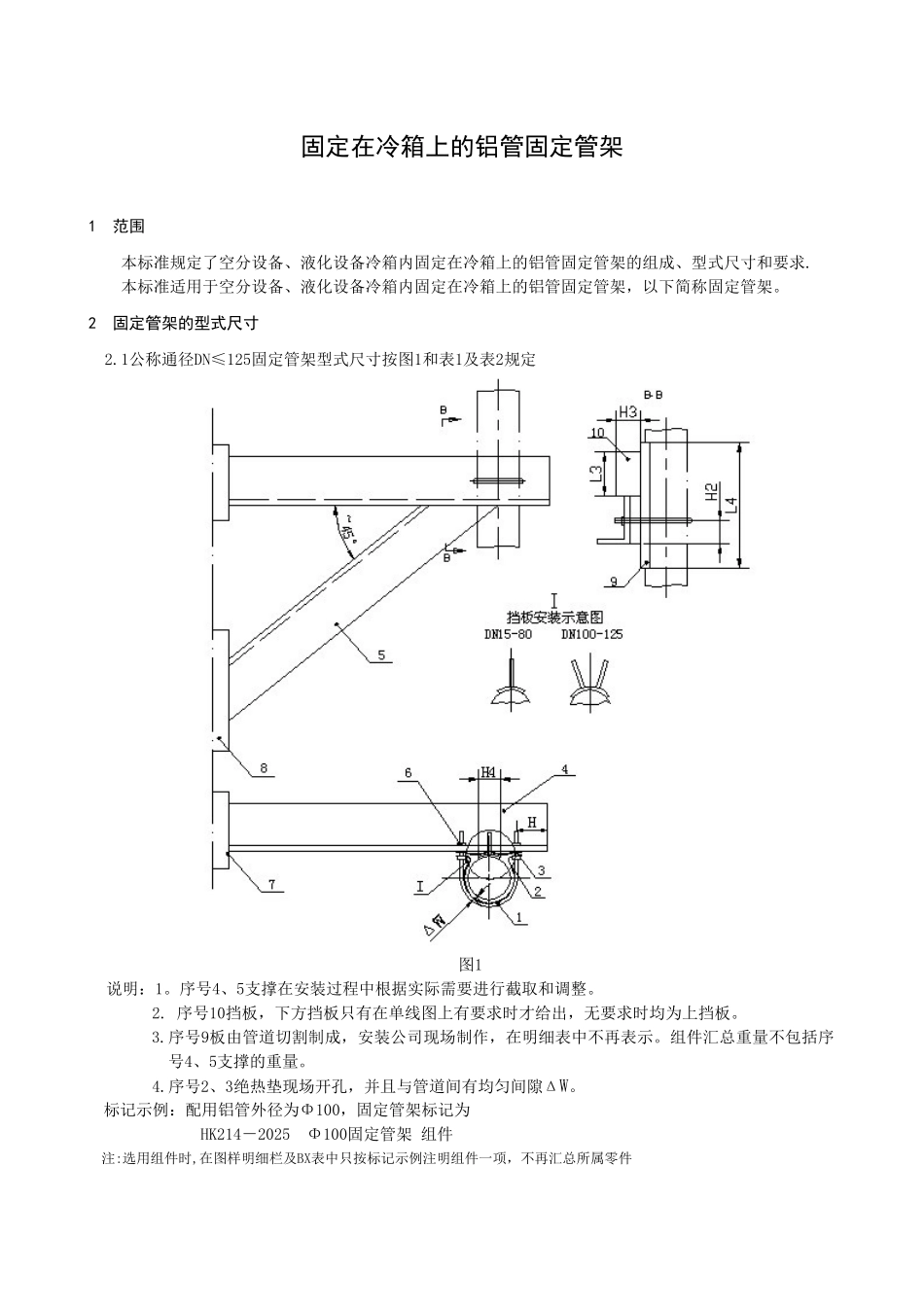

四川空分设备(集团)有限责任公司企业标准HKHK 214—2025代替 HK214—2025固定在冷箱上的铝管固定管架2010-5-1 发布2010-5-1 实施四川空分设备(集团)有限责任公司 发布前 言本标准代替HK 214—2025。本标准由工程部负责起草本标准起草人 赖勇杰 傅强本标准审核人 刘厚荣本标准批准人 易希朗固定在冷箱上的铝管固定管架1 范围本标准规定了空分设备、液化设备冷箱内固定在冷箱上的铝管固定管架的组成、型式尺寸和要求.本标准适用于空分设备、液化设备冷箱内固定在冷箱上的铝管固定管架，以下简称固定管架。2 固定管架的型式尺寸2.1公称通径DN≤125固定管架型式尺寸按图1和表1及表2规定图1说明：1。序号4、5支撑在安装过程中根据实际需要进行截取和调整。2. 序号10挡板，下方挡板只有在单线图上有要求时才给出，无要求时均为上挡板。3.序号9板由管道切割制成，安装公司现场制作，在明细表中不再表示。组件汇总重量不包括序号4、5支撑的重量。4.序号2、3绝热垫现场开孔，并且与管道间有均匀间隙ΔW。标记示例：配用铝管外径为Φ100，固定管架标记为HK214－2025 Φ100固定管架 组件注:选用组件时,在图样明细栏及BX表中只按标记示例注明组件一项，不再汇总所属零件表 1 公称通径 DN≤125 固定管架组成明细表 mm配用铝管外径序号 1 U 型螺栓HK211。1-2025序号 2 绝热垫HK214.1—2025不另绘图序号 3 绝热垫HK214.2-2025不另绘图序号 4 支撑HK211.4—2025序号 5 支撑HK211。4-2025序号 6 螺母GB/T6170—2000序号 7 板HK214。3—2025不另绘图序号 8 板HK214。4-2025不另绘图序号 10 挡板HK214.5-2025不另绘图重量Kg1Cr17Ni7软聚四氟乙烯板软聚四氟乙烯板1Cr17Ni7数量 11Cr17Ni7数量 1CU31Cr17Ni7数量 11Cr17Ni7数量 15052—H112规格数量规格数量规格数量规格规格规格数量规格规格t×H3×L3数量φ18R1111×40×17011×40×135160×40×460×40×4M10410×80×10010×80×1306×25×4011。52 φ24R141111.53 φ32R1811×40×21011×40×15011。54 φ36R201111。54 φ38R211111。54 φ45R2411×40×25011×40×17011.58 φ48R261111.59 φ52R281111.60 φ55R30111M121.63 φ62R3311×50×30011×50×19011。64 φ70R371111.66 φ75R401111.66 φ85R4511×50×35011×50×210180×65×680×65×610×105×12010×105×16010×40×8012.62 φ90R471112.63 φ95R501112.64 φ100R5311×60×40011×60×2...
