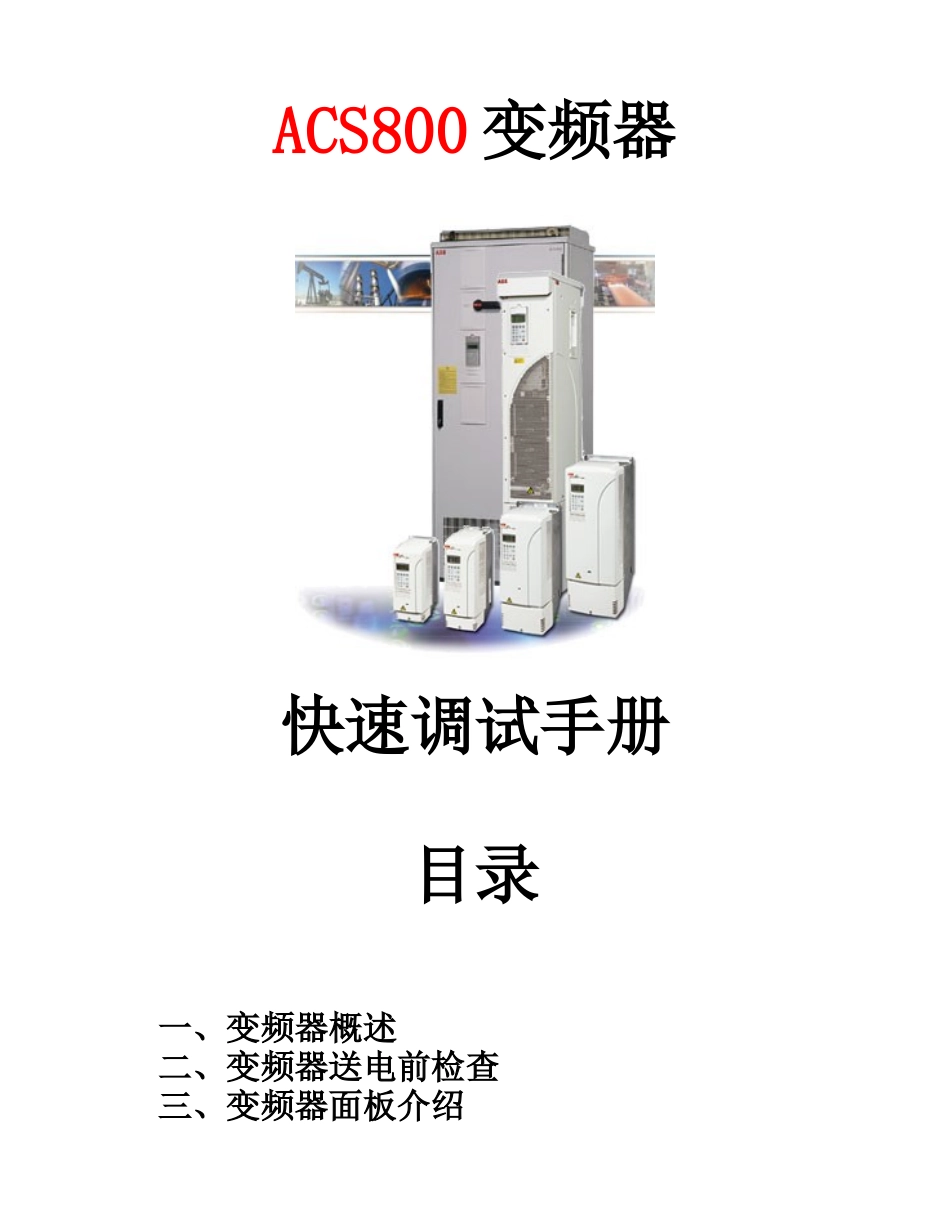

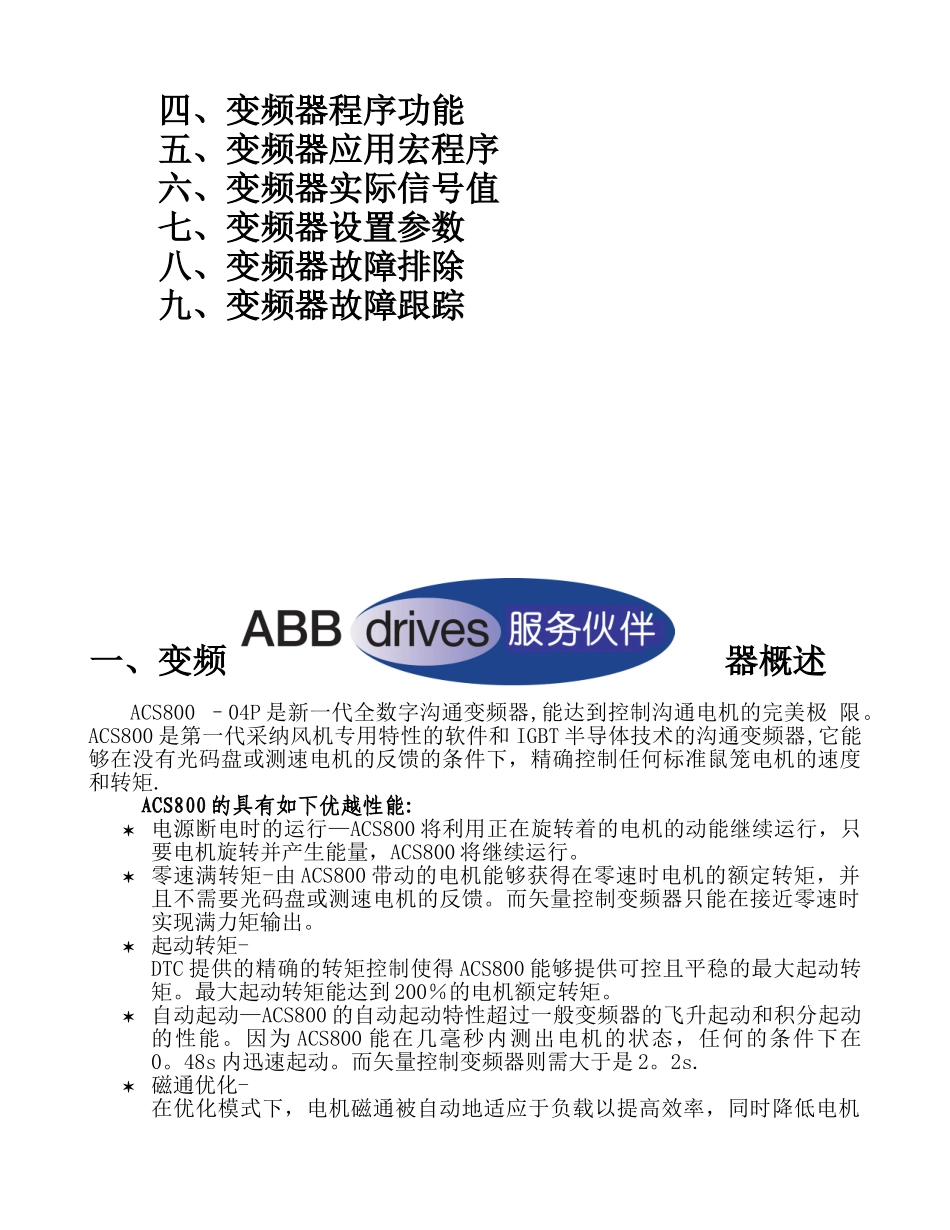

ACS800 变频器快速调试手册目录一、变频器概述二、变频器送电前检查三、变频器面板介绍四、变频器程序功能五、变频器应用宏程序六、变频器实际信号值七、变频器设置参数八、变频器故障排除九、变频器故障跟踪一、变频器概述ACS800 –04P 是新一代全数字沟通变频器,能达到控制沟通电机的完美极 限。ACS800 是第一代采纳风机专用特性的软件和 IGBT 半导体技术的沟通变频器,它能够在没有光码盘或测速电机的反馈的条件下，精确控制任何标准鼠笼电机的速度和转矩. ACS800 的具有如下优越性能: 电源断电时的运行—ACS800 将利用正在旋转着的电机的动能继续运行，只要电机旋转并产生能量，ACS800 将继续运行。 零速满转矩-由 ACS800 带动的电机能够获得在零速时电机的额定转矩，并且不需要光码盘或测速电机的反馈。而矢量控制变频器只能在接近零速时实现满力矩输出。 起动转矩-DTC 提供的精确的转矩控制使得 ACS800 能够提供可控且平稳的最大起动转矩。最大起动转矩能达到 200％的电机额定转矩。 自动起动—ACS800 的自动起动特性超过一般变频器的飞升起动和积分起动的性能。因为 ACS800 能在几毫秒内测出电机的状态，任何的条件下在0。48s 内迅速起动。而矢量控制变频器则需大于是 2。2s. 磁通优化-在优化模式下，电机磁通被自动地适应于负载以提高效率，同时降低电机的噪音.得益于磁通优化，基于不同的负载，变频器和电机的总效率可提高1％～10%。 磁通制动—ACS800 能通过提高电机的磁场来提供足够快的减速。ACS800 持续监视电机的状态,在磁通制动时也不停止监视。磁通制动也能用于停止电机和从一个转速变换到另一个转速。而其他品牌的变频器所使用的直流制动是不可能实现此功能的. 精确速度控制-ACS800 的动态转速误差在开环应用时为 0。3%s，在闭环应用时为 0.1%s。而矢量控制变频器 在开环时 大于 0。8%s，闭环时为0。3%s。ACS800 变频器的静态精度为 0。01%。 精确转矩控制-动态转矩阶跃响应时间，在开环应用时能达到 1~5ms，而矢量控制变频器在闭环时需 10～20ms,开环时为 100～200ms. 危险速度段设置-可使电机避开在某一速度或某一速度范围上运行的功能，例如避开机械共振点（带）。ACS800 可以设置 5 个不同的速度点和速度范围，电机通过危险速度范围时根据加速或减速积分曲线加速或减速。二、变频器送电前检查1、变频器接地方面工作要做好。2、首选应做电机绝缘检查,断开变...
