ABB变频调试流程回厂培训资料

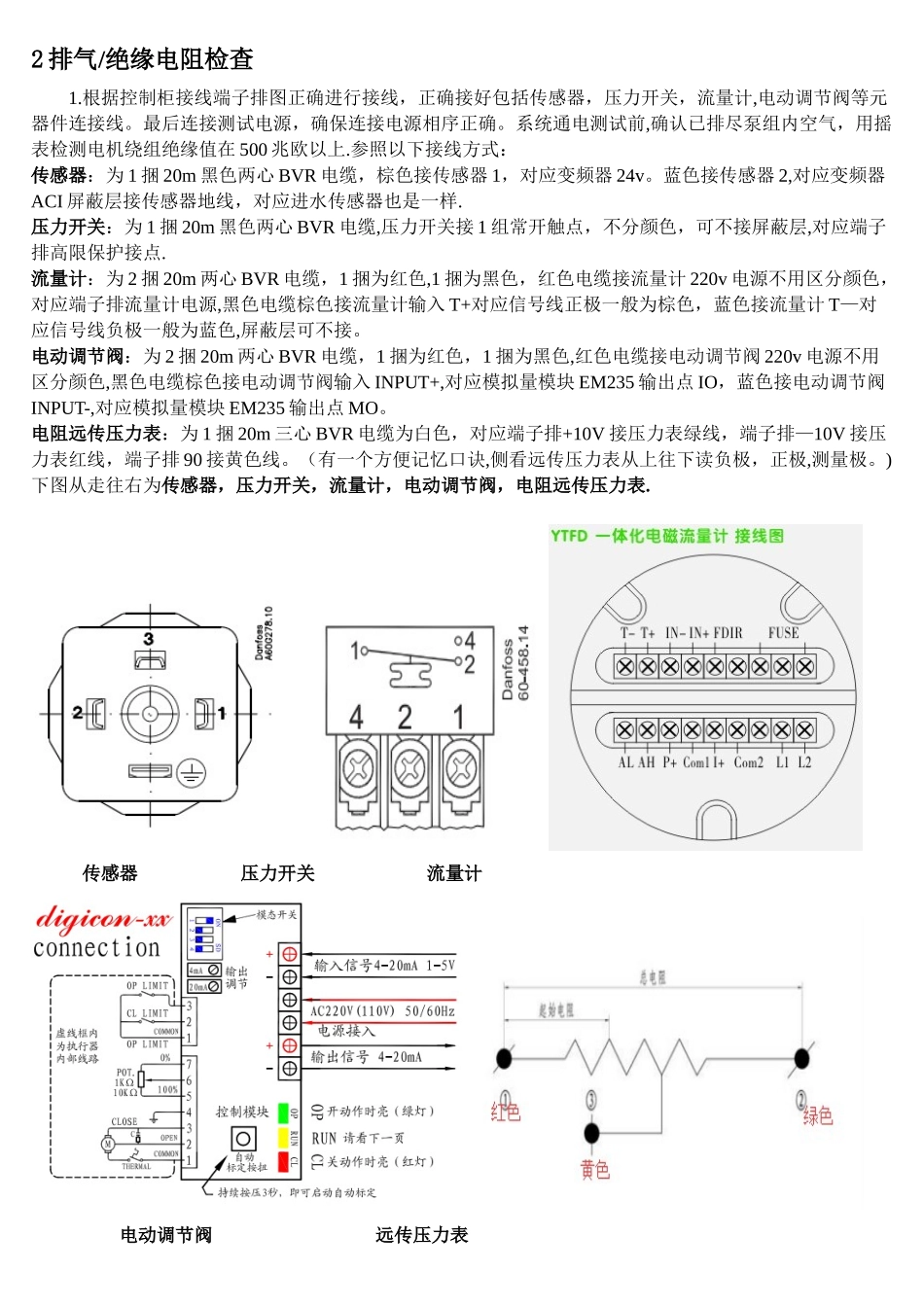

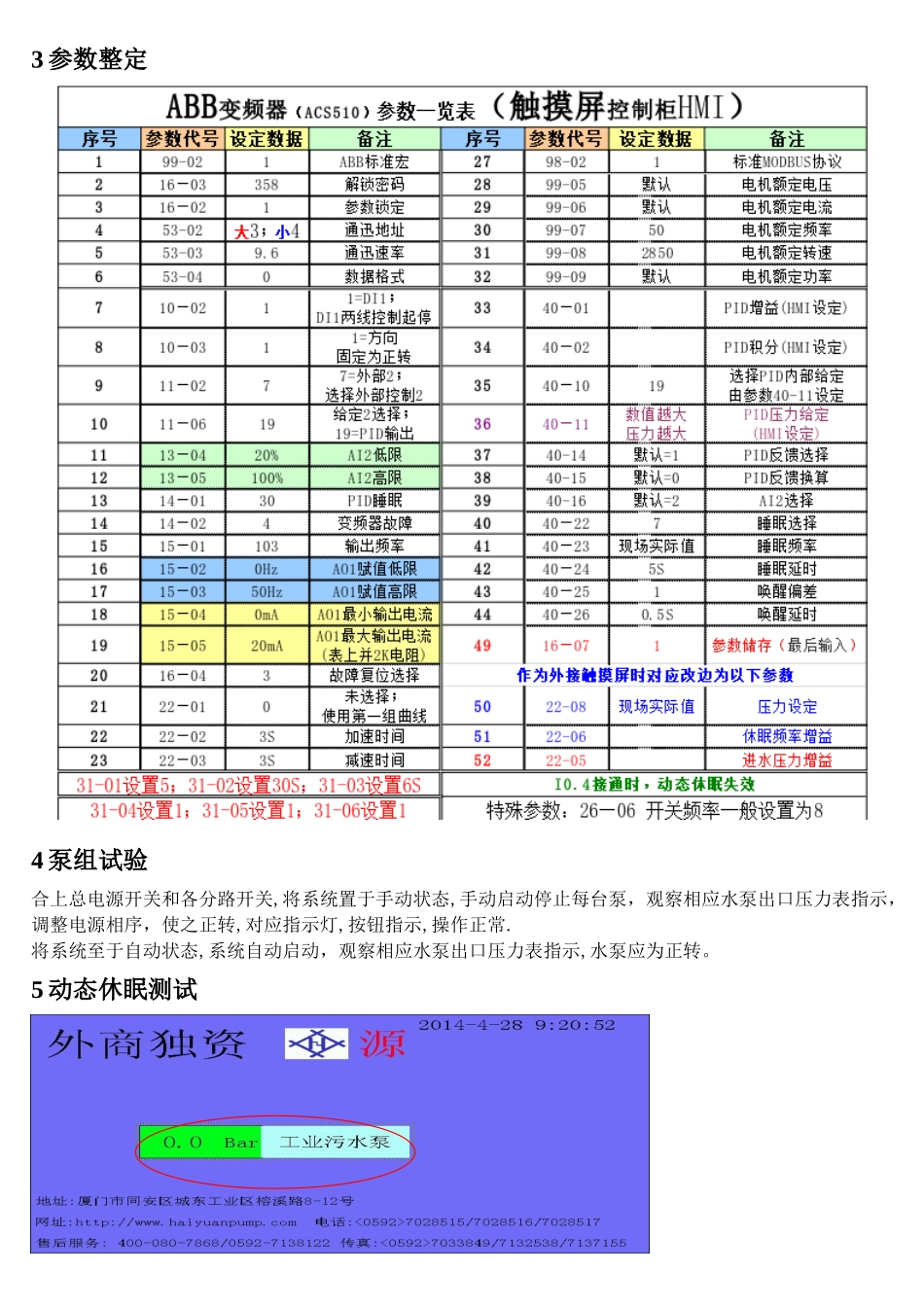

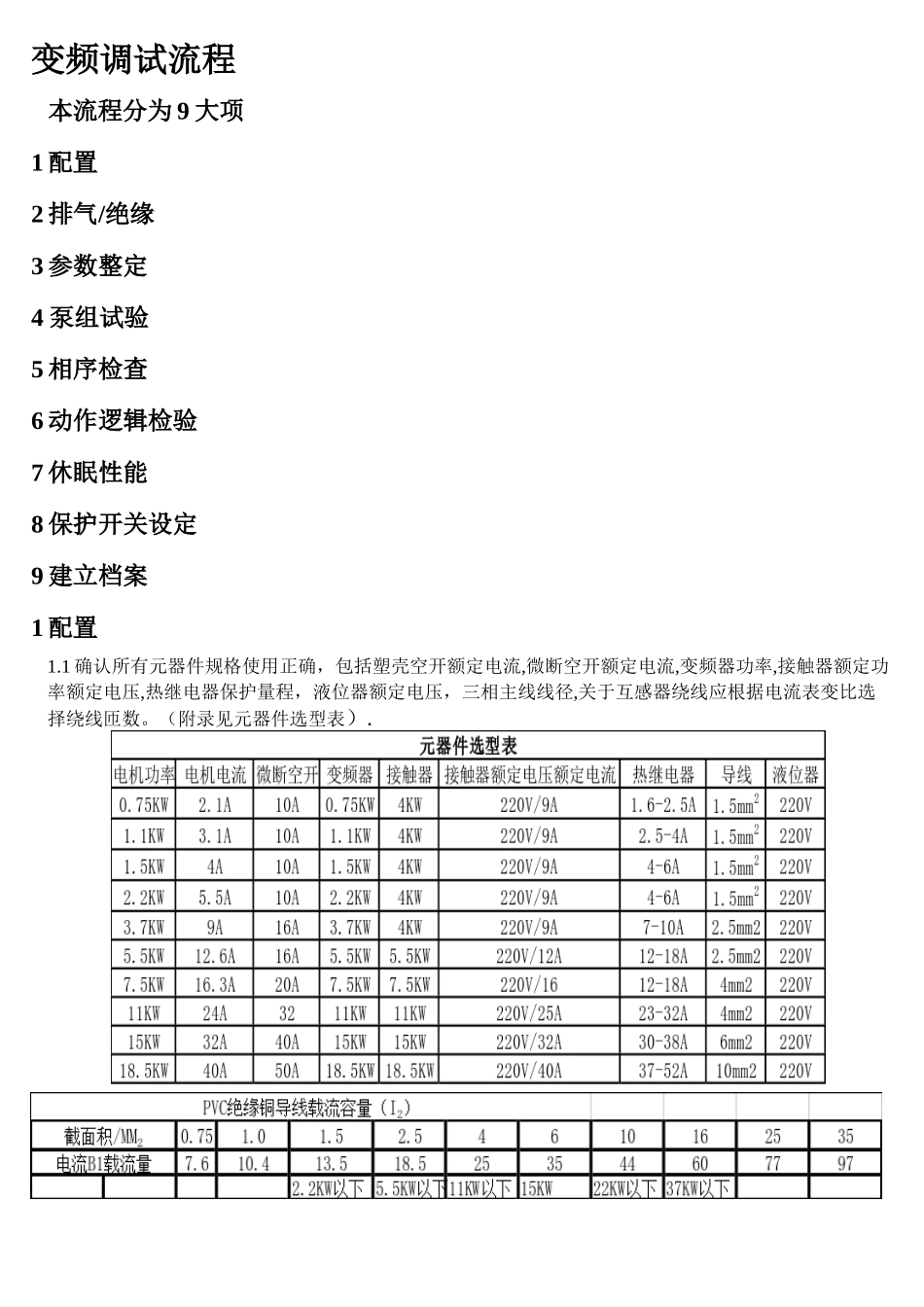

变频调试流程本流程分为 9 大项1 配置2 排气/绝缘3 参数整定4 泵组试验5 相序检查6 动作逻辑检验7 休眠性能8 保护开关设定9 建立档案1 配置1.1 确认所有元器件规格使用正确，包括塑壳空开额定电流,微断空开额定电流,变频器功率,接触器额定功率额定电压,热继电器保护量程，液位器额定电压，三相主线线径,关于互感器绕线应根据电流表变比选择绕线匝数。（附录见元器件选型表）.2 排气/绝缘电阻检查1.根据控制柜接线端子排图正确进行接线，正确接好包括传感器，压力开关，流量计,电动调节阀等元器件连接线。最后连接测试电源，确保连接电源相序正确。系统通电测试前,确认已排尽泵组内空气，用摇表检测电机绕组绝缘值在 500 兆欧以上.参照以下接线方式：传感器：为 1 捆 20m 黑色两心 BVR 电缆，棕色接传感器 1，对应变频器 24v。蓝色接传感器 2,对应变频器ACI 屏蔽层接传感器地线，对应进水传感器也是一样.压力开关：为 1 捆 20m 黑色两心 BVR 电缆,压力开关接 1 组常开触点，不分颜色，可不接屏蔽层,对应端子排高限保护接点.流量计：为 2 捆 20m 两心 BVR 电缆，1 捆为红色,1 捆为黑色，红色电缆接流量计 220v 电源不用区分颜色，对应端子排流量计电源,黑色电缆棕色接流量计输入 T+对应信号线正极一般为棕色，蓝色接流量计 T—对应信号线负极一般为蓝色,屏蔽层可不接。电动调节阀：为 2 捆 20m 两心 BVR 电缆，1 捆为红色，1 捆为黑色,红色电缆接电动调节阀 220v 电源不用区分颜色,黑色电缆棕色接电动调节阀输入 INPUT+,对应模拟量模块 EM235 输出点 IO，蓝色接电动调节阀INPUT-,对应模拟量模块 EM235 输出点 MO。电阻远传压力表：为 1 捆 20m 三心 BVR 电缆为白色，对应端子排+10V 接压力表绿线，端子排—10V 接压力表红线，端子排 90 接黄色线。（有一个方便记忆口诀,侧看远传压力表从上往下读负极，正极,测量极。)下图从走往右为传感器，压力开关，流量计，电动调节阀，电阻远传压力表. 传感器 压力开关 流量计 电动调节阀 远传压力表3 参数整定4 泵组试验合上总电源开关和各分路开关,将系统置于手动状态,手动启动停止每台泵，观察相应水泵出口压力表指示，调整电源相序，使之正转,对应指示灯,按钮指示,操作正常.将系统至于自动状态,系统自动启动，观察相应水泵出口压力表指示,水泵应为正转。5 动态休眠测试点击红线区域可进入“系统监视”界面,如下图进入参数...
