AHU空气处理机组选型手册

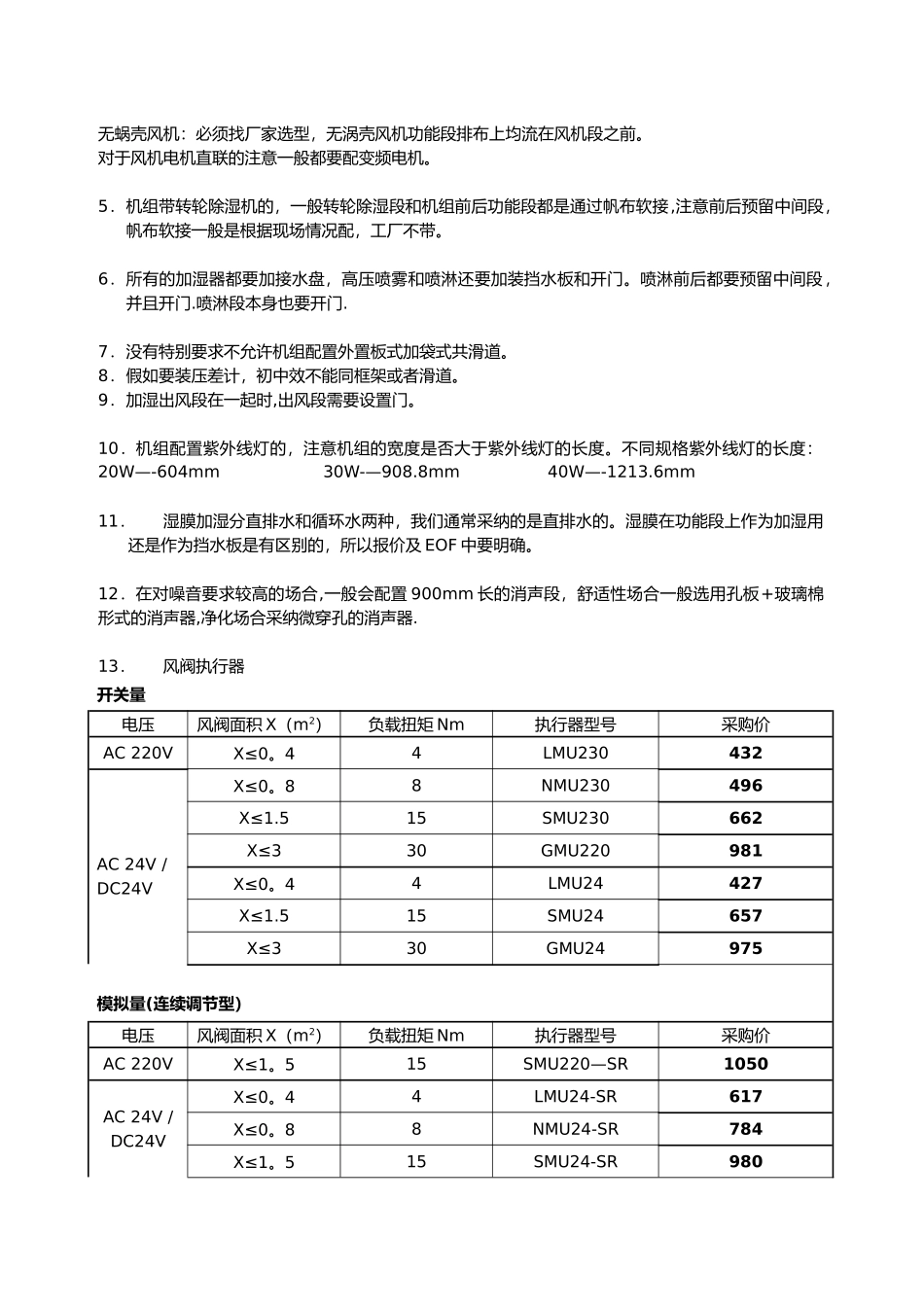

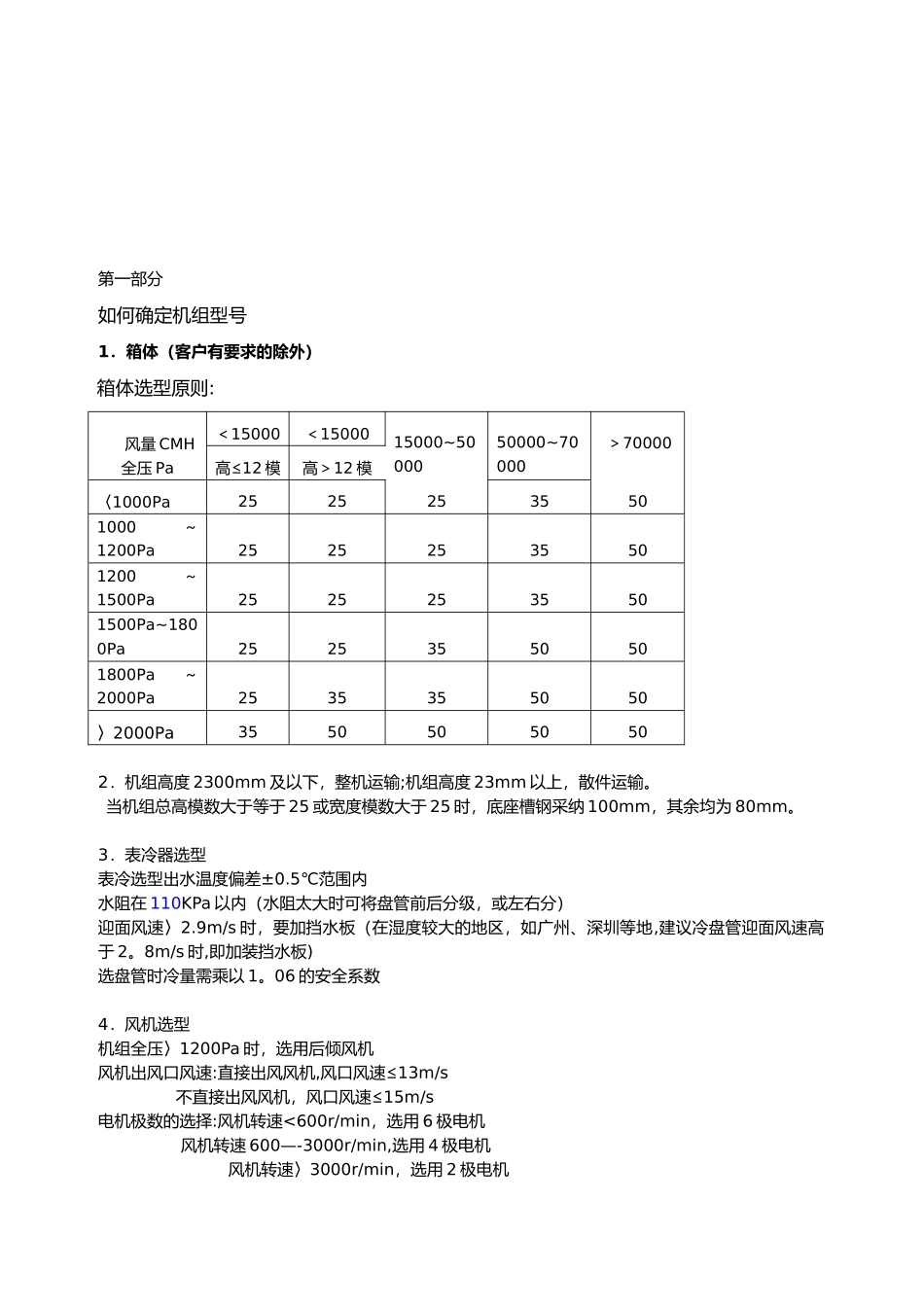

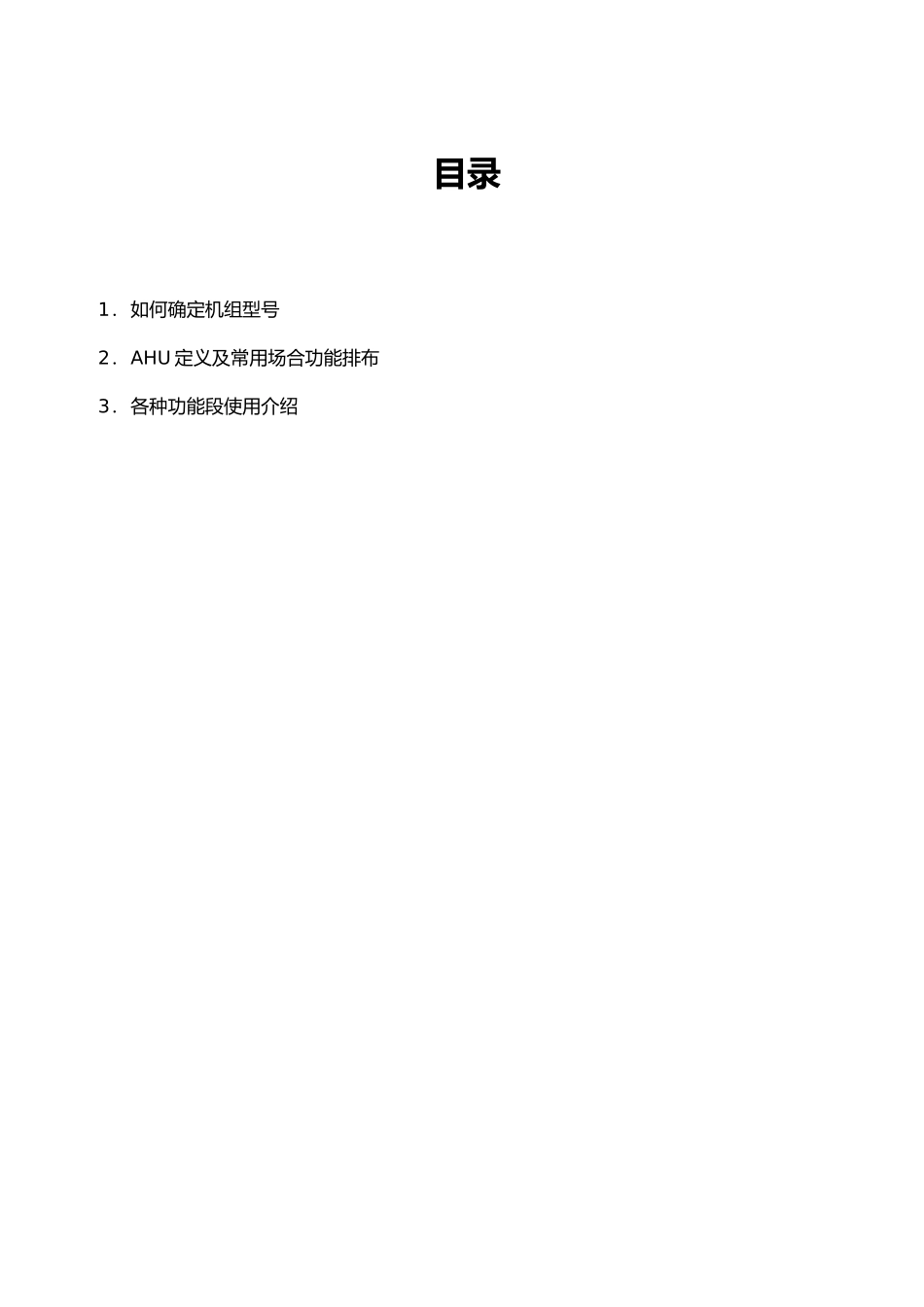

目录1．如何确定机组型号2．AHU 定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）箱体选型原则: 风量 CMH 全压 Pa ＜15000＜1500015000~5000050000~70000＞70000高≤12 模高＞12 模〈1000Pa25252535501000～1200Pa25252535501200～1500Pa25252535501500Pa~1800Pa25253550501800Pa～2000Pa2535355050〉2000Pa35505050502．机组高度 2300mm 及以下，整机运输;机组高度 23mm 以上，散件运输。当机组总高模数大于等于 25 或宽度模数大于 25 时，底座槽钢采纳 100mm，其余均为 80mm。3．表冷器选型表冷选型出水温度偏差±0.5℃范围内水阻在 110KPa 以内（水阻太大时可将盘管前后分级，或左右分）迎面风速〉2.9m/s 时，要加挡水板（在湿度较大的地区，如广州、深圳等地,建议冷盘管迎面风速高于 2。8m/s 时,即加装挡水板)选盘管时冷量需乘以 1。06 的安全系数4．风机选型机组全压〉1200Pa 时，选用后倾风机风机出风口风速:直接出风风机,风口风速≤13m/s 不直接出风风机，风口风速≤15m/s电机极数的选择:风机转速<600r/min，选用 6 极电机 风机转速 600—-3000r/min,选用 4 极电机风机转速〉3000r/min，选用 2 极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。对于风机电机直联的注意一般都要配变频电机。5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接,注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。喷淋前后都要预留中间段，并且开门.喷淋段本身也要开门.7．没有特别要求不允许机组配置外置板式加袋式共滑道。8．假如要装压差计，初中效不能同框架或者滑道。9．加湿出风段在一起时,出风段需要设置门。10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。不同规格紫外线灯的长度： 20W—-604mm 30W-—908.8mm 40W—-1213.6mm11．湿膜加湿分直排水和循环水两种，我们通常采纳的是直排水的。湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及 EOF 中要明确。12．在对噪音要求较高的场合,一般会配置 900mm 长的消声段，舒适性场合一般选用孔板+玻璃棉形式的消声器,净化场合采纳微穿孔的消声器.13．风阀执行器开关量电压风阀面积 X（m2）负载扭矩 Nm执行器型号采购价AC 220VX≤0。44LMU23...
