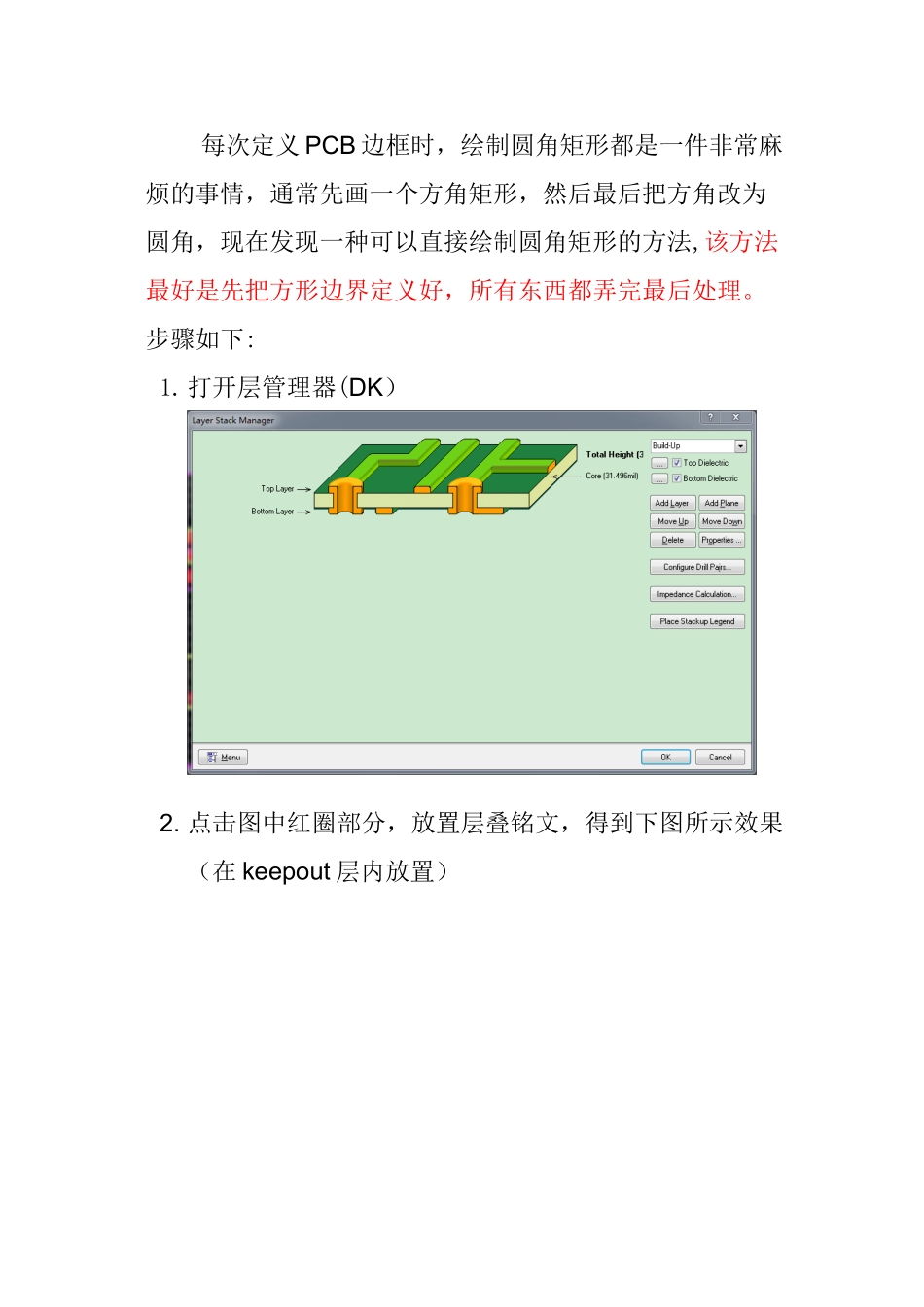

每次定义 PCB 边框时，绘制圆角矩形都是一件非常麻烦的事情，通常先画一个方角矩形，然后最后把方角改为圆角，现在发现一种可以直接绘制圆角矩形的方法,该方法最好是先把方形边界定义好，所有东西都弄完最后处理
步骤如下:1
打开层管理器(DK）2
点击图中红圈部分，放置层叠铭文，得到下图所示效果（在 keepout 层内放置）3

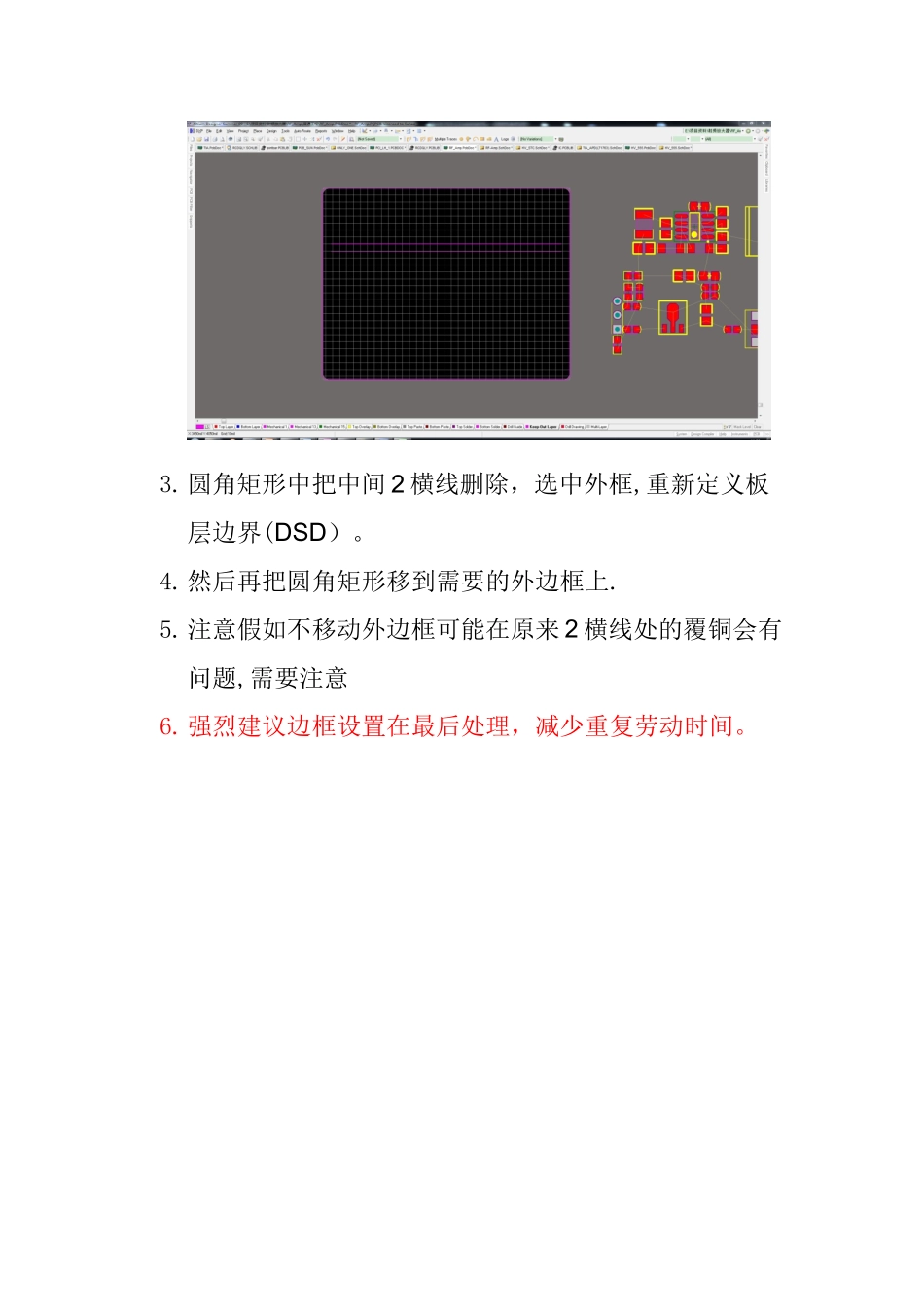

圆角矩形中把中间 2 横线删除，选中外框,重新定义板层边界(DSD）
然后再把圆角矩形移到需要的外边框上
注意假如不移动外边框可能在原来 2 横线处的覆铜会有问题,需要注意6
强烈建议边框设置在最后处理，减少重复劳动时间
