AS380一体机现场调试指导书-正式版

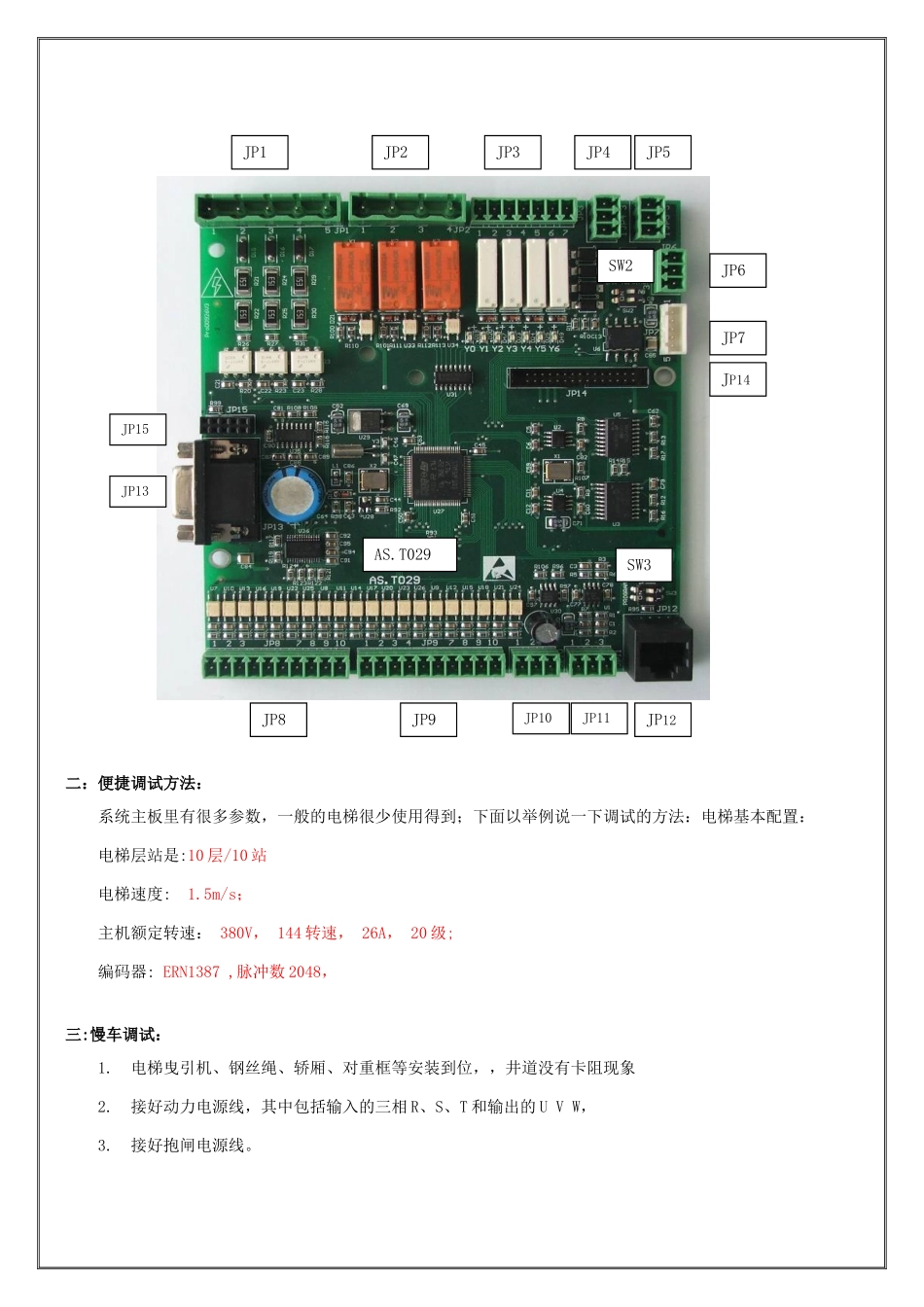

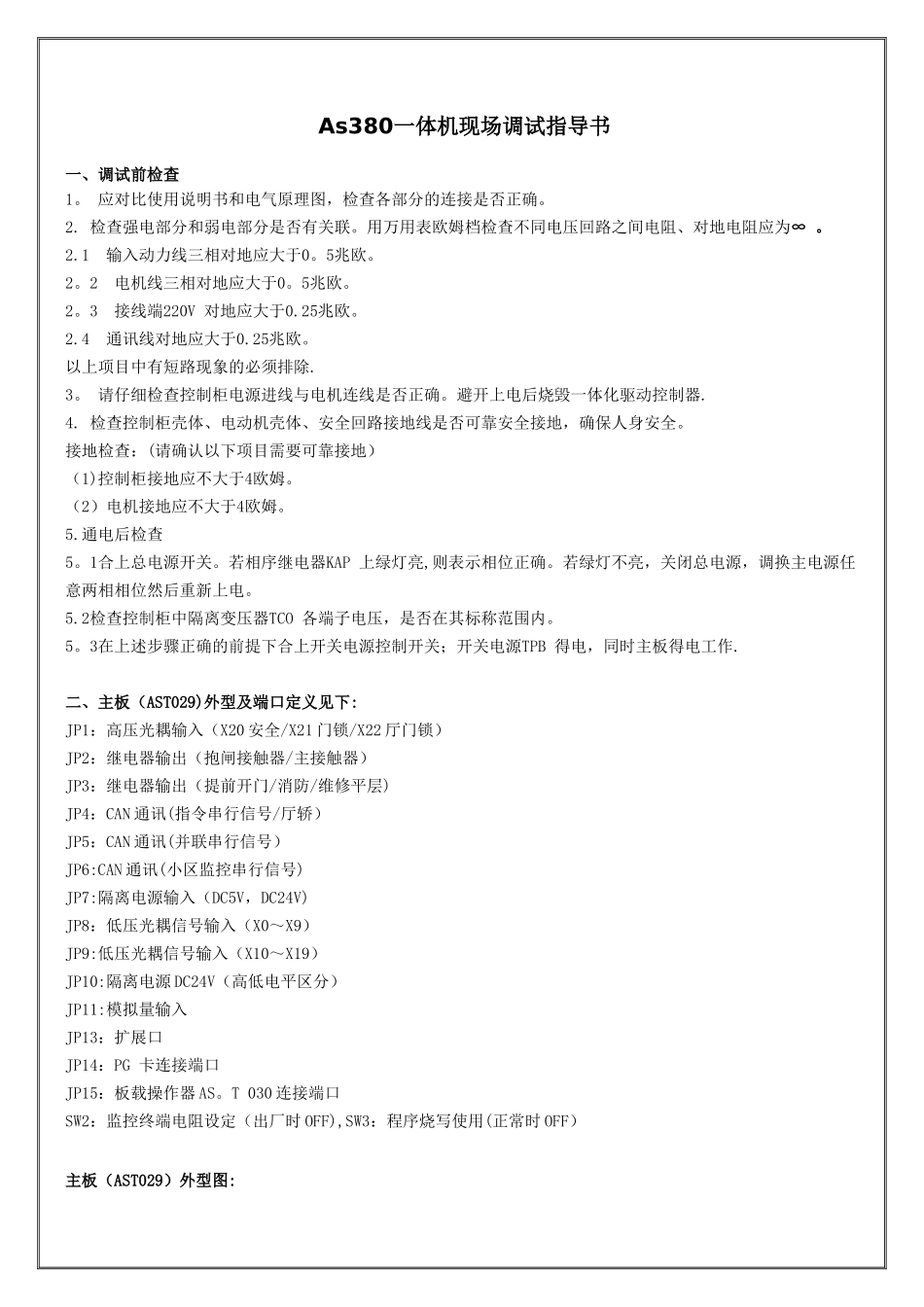

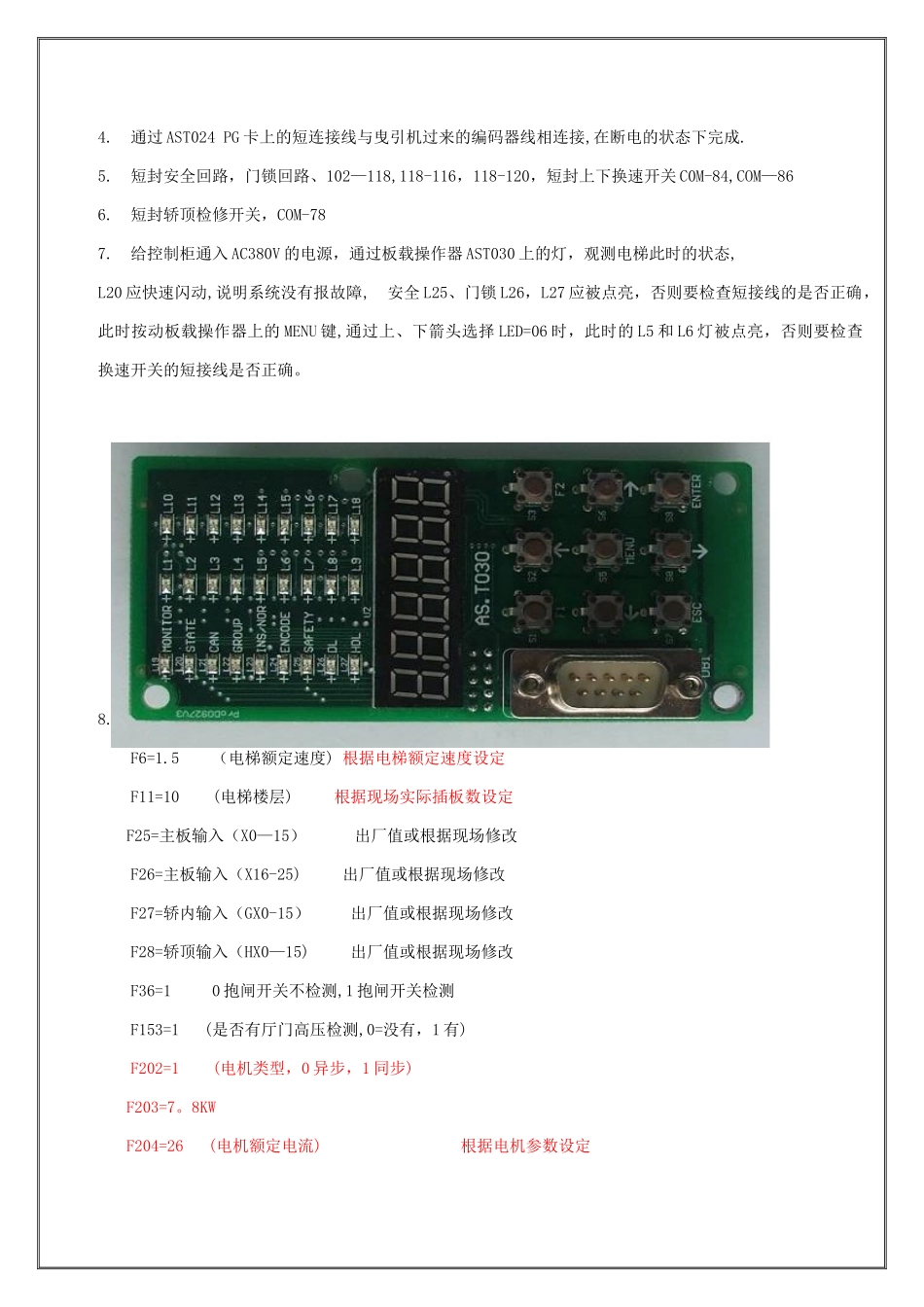

As380一体机现场调试指导书一、调试前检查1。 应对比使用说明书和电气原理图，检查各部分的连接是否正确。2. 检查强电部分和弱电部分是否有关联。用万用表欧姆档检查不同电压回路之间电阻、对地电阻应为∞ 。2.1 输入动力线三相对地应大于0。5兆欧。2。2 电机线三相对地应大于0。5兆欧。2。3 接线端220V 对地应大于0.25兆欧。2.4 通讯线对地应大于0.25兆欧。以上项目中有短路现象的必须排除.3。 请仔细检查控制柜电源进线与电机连线是否正确。避开上电后烧毁一体化驱动控制器.4. 检查控制柜壳体、电动机壳体、安全回路接地线是否可靠安全接地，确保人身安全。接地检查：(请确认以下项目需要可靠接地）（1)控制柜接地应不大于4欧姆。（2）电机接地应不大于4欧姆。5.通电后检查5。1合上总电源开关。若相序继电器KAP 上绿灯亮,则表示相位正确。若绿灯不亮，关闭总电源，调换主电源任意两相相位然后重新上电。5.2检查控制柜中隔离变压器TCO 各端子电压，是否在其标称范围内。5。3在上述步骤正确的前提下合上开关电源控制开关；开关电源TPB 得电，同时主板得电工作. 二、主板（AST029)外型及端口定义见下:JP1：高压光耦输入（X20 安全/X21 门锁/X22 厅门锁）JP2：继电器输出（抱闸接触器/主接触器）JP3：继电器输出（提前开门/消防/维修平层)JP4：CAN 通讯(指令串行信号/厅轿）JP5：CAN 通讯(并联串行信号）JP6:CAN 通讯(小区监控串行信号)JP7:隔离电源输入（DC5V，DC24V)JP8：低压光耦信号输入（X0～X9）JP9:低压光耦信号输入（X10～X19）JP10:隔离电源 DC24V（高低电平区分）JP11:模拟量输入JP13：扩展口JP14：PG 卡连接端口JP15：板载操作器 AS。T 030 连接端口SW2：监控终端电阻设定（出厂时 OFF),SW3：程序烧写使用(正常时 OFF）主板（AST029）外型图:二：便捷调试方法： 系统主板里有很多参数，一般的电梯很少使用得到；下面以举例说一下调试的方法：电梯基本配置： 电梯层站是:10 层/10 站 电梯速度: 1.5m/s；主机额定转速： 380V， 144 转速， 26A， 20 级;编码器: ERN1387 ,脉冲数 2048，三:慢车调试：1.电梯曳引机、钢丝绳、轿厢、对重框等安装到位，，井道没有卡阻现象2.接好动力电源线，其中包括输入的三相 R、S、T 和输出的 U V W，3.接好抱闸电源线。JP1JP2JP3JP4JP5JP6JP7JP12JP11JP10JP9JP8JP13JP15JP14SW2SW3AS.T0294.通过 AST024 PG 卡上的短连接线与曳引机过来的编码器线相连接,...
