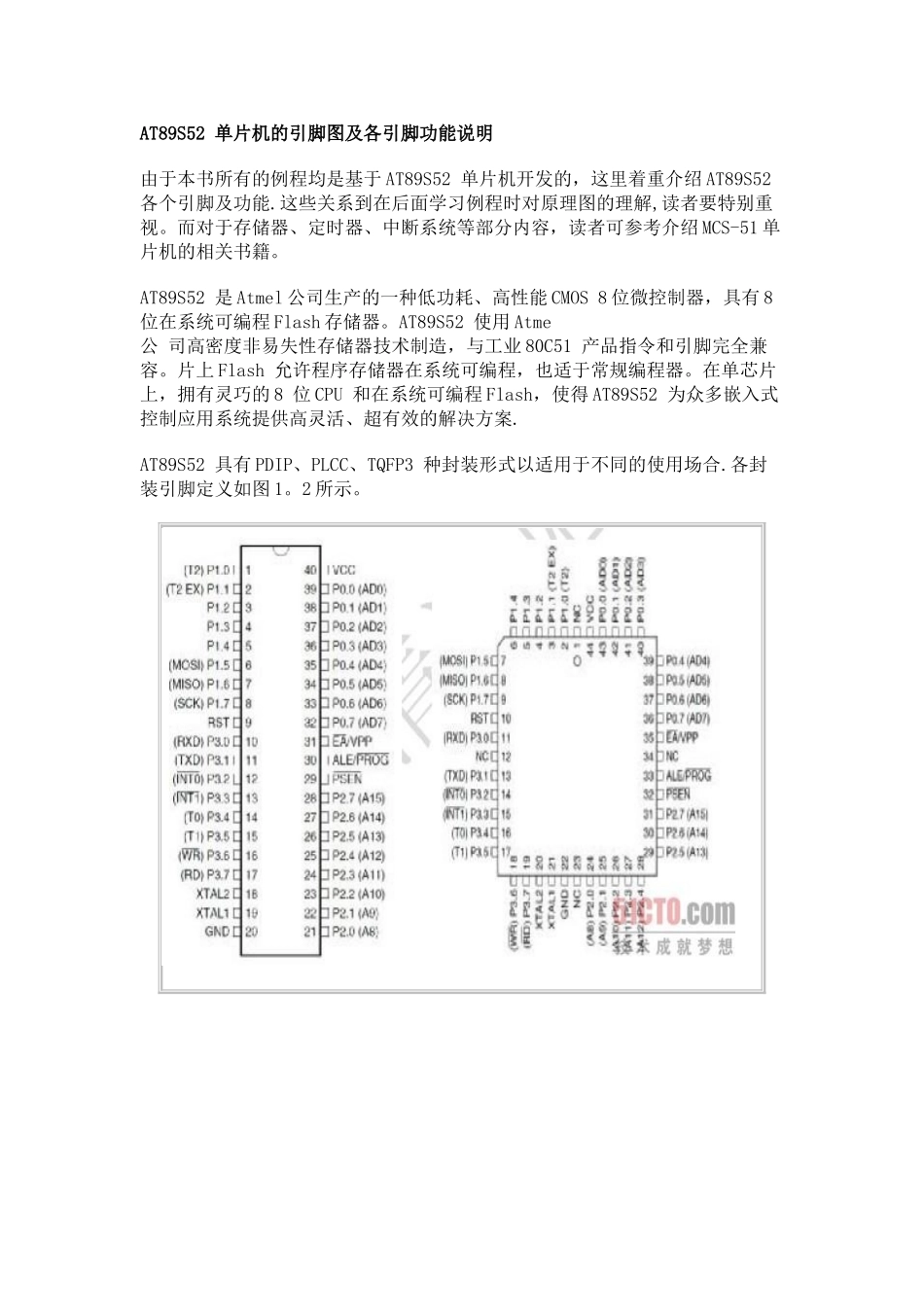

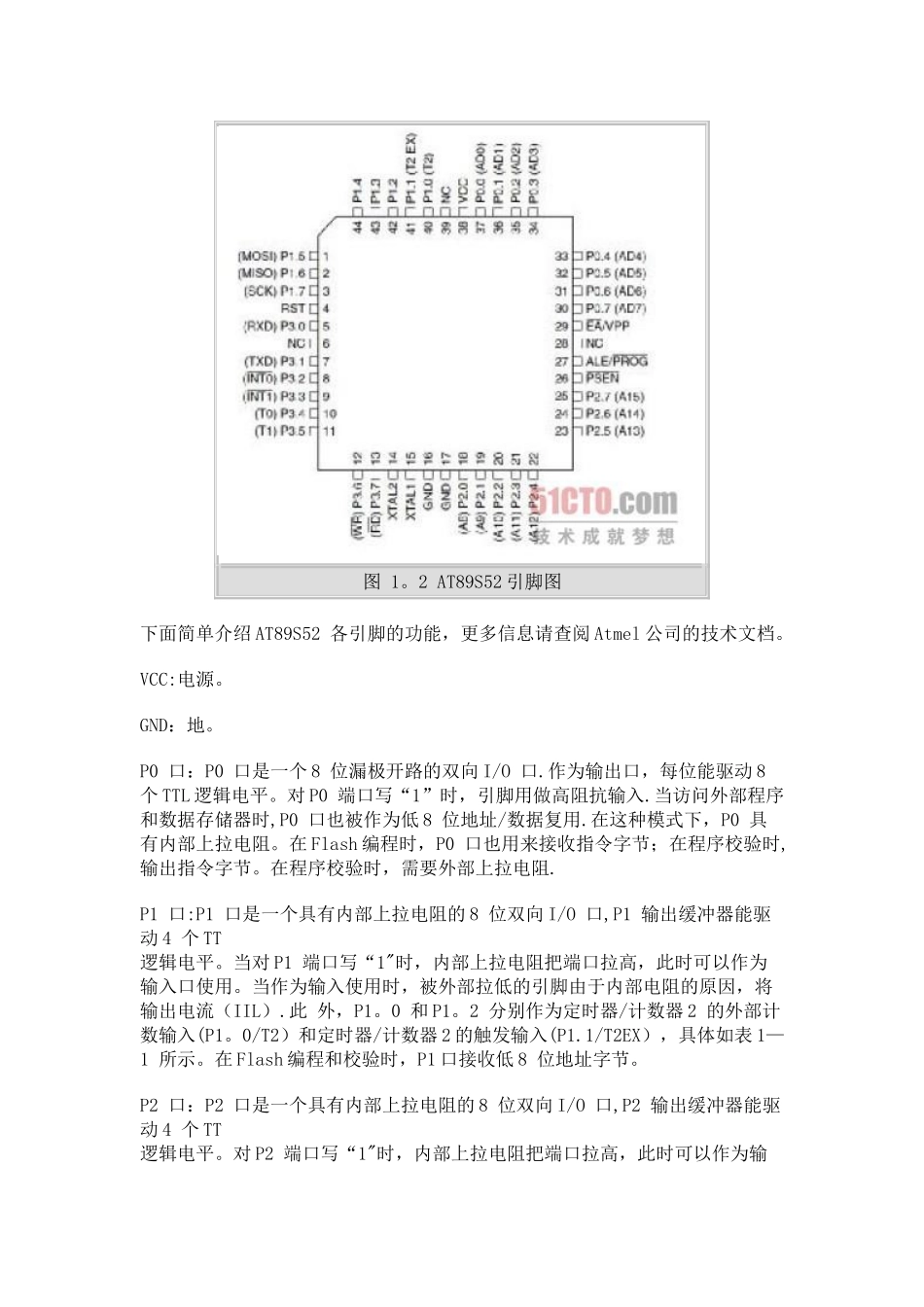

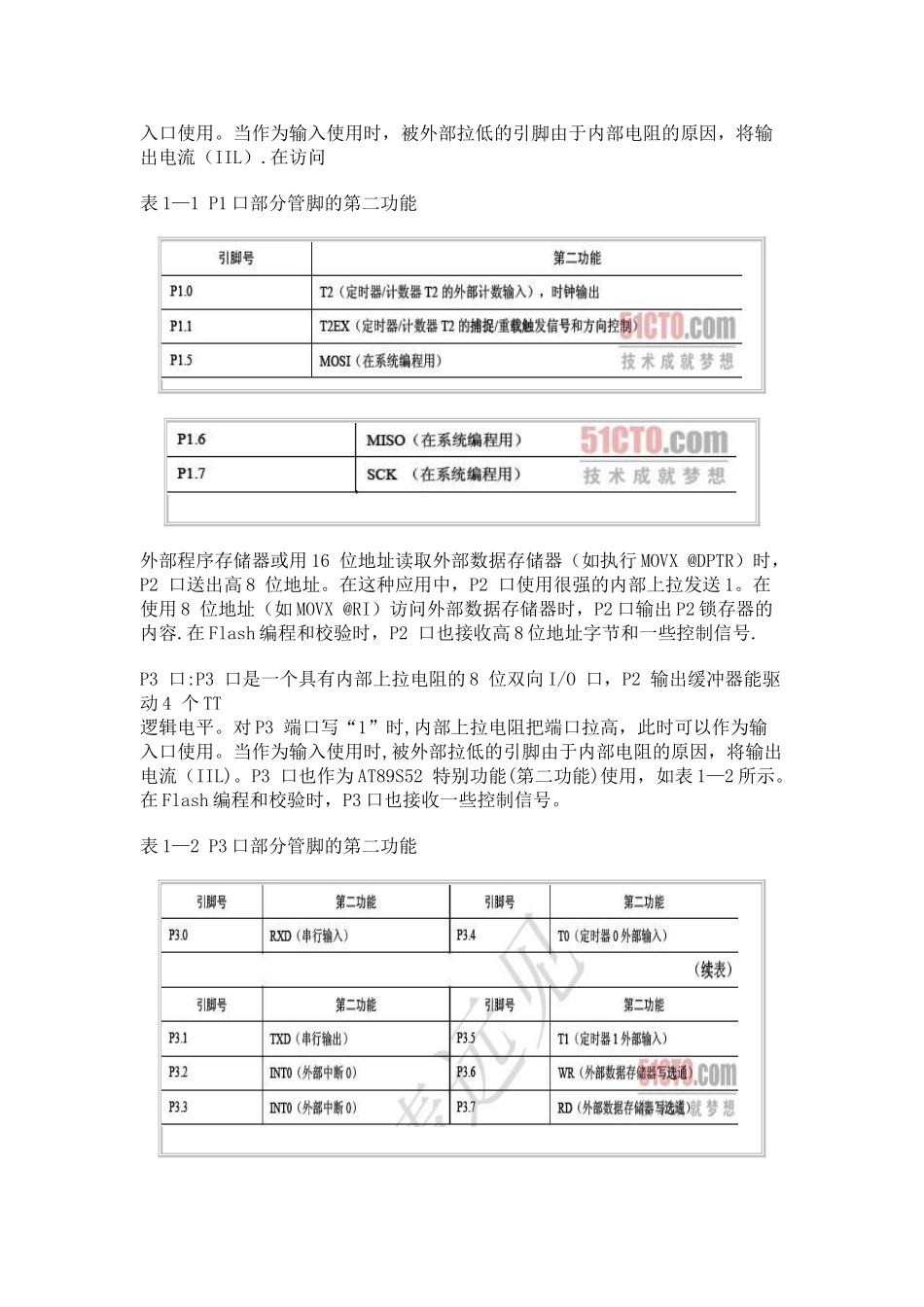

AT89S52 单片机的引脚图及各引脚功能说明由于本书所有的例程均是基于 AT89S52 单片机开发的，这里着重介绍 AT89S52 各个引脚及功能.这些关系到在后面学习例程时对原理图的理解,读者要特别重视。而对于存储器、定时器、中断系统等部分内容，读者可参考介绍 MCS-51 单片机的相关书籍。AT89S52 是 Atmel 公司生产的一种低功耗、高性能 CMOS 8 位微控制器，具有 8 位在系统可编程 Flash 存储器。AT89S52 使用 Atme公 司高密度非易失性存储器技术制造，与工业 80C51 产品指令和引脚完全兼容。片上 Flash 允许程序存储器在系统可编程，也适于常规编程器。在单芯片上，拥有灵巧的 8 位 CPU 和在系统可编程 Flash，使得 AT89S52 为众多嵌入式控制应用系统提供高灵活、超有效的解决方案.AT89S52 具有 PDIP、PLCC、TQFP3 种封装形式以适用于不同的使用场合.各封装引脚定义如图 1。2 所示。 图 1。2 AT89S52 引脚图下面简单介绍 AT89S52 各引脚的功能，更多信息请查阅 Atmel 公司的技术文档。VCC:电源。GND：地。P0 口：P0 口是一个 8 位漏极开路的双向 I/O 口.作为输出口，每位能驱动 8 个 TTL 逻辑电平。对 P0 端口写“1”时，引脚用做高阻抗输入.当访问外部程序和数据存储器时,P0 口也被作为低 8 位地址/数据复用.在这种模式下，P0 具有内部上拉电阻。在 Flash 编程时，P0 口也用来接收指令字节；在程序校验时,输出指令字节。在程序校验时，需要外部上拉电阻.P1 口:P1 口是一个具有内部上拉电阻的 8 位双向 I/O 口,P1 输出缓冲器能驱动 4 个 TT逻辑电平。当对 P1 端口写“1"时，内部上拉电阻把端口拉高，此时可以作为输入口使用。当作为输入使用时，被外部拉低的引脚由于内部电阻的原因，将输出电流（IIL）.此 外，P1。0 和 P1。2 分别作为定时器/计数器 2 的外部计数输入(P1。0/T2）和定时器/计数器 2 的触发输入(P1.1/T2EX），具体如表 1—1 所示。在 Flash 编程和校验时，P1 口接收低 8 位地址字节。P2 口：P2 口是一个具有内部上拉电阻的 8 位双向 I/O 口,P2 输出缓冲器能驱动 4 个 TT逻辑电平。对 P2 端口写“1"时，内部上拉电阻把端口拉高，此时可以作为输入口使用。当作为输入使用时，被外部拉低的引脚由于内部电阻的原因，将输出电流（IIL）.在访问表 1—1 P1 口部分管脚的第二功能 外部程序存储器或用 16 位地址读取外部数据存储器...
