cad绘图标准及出图规范

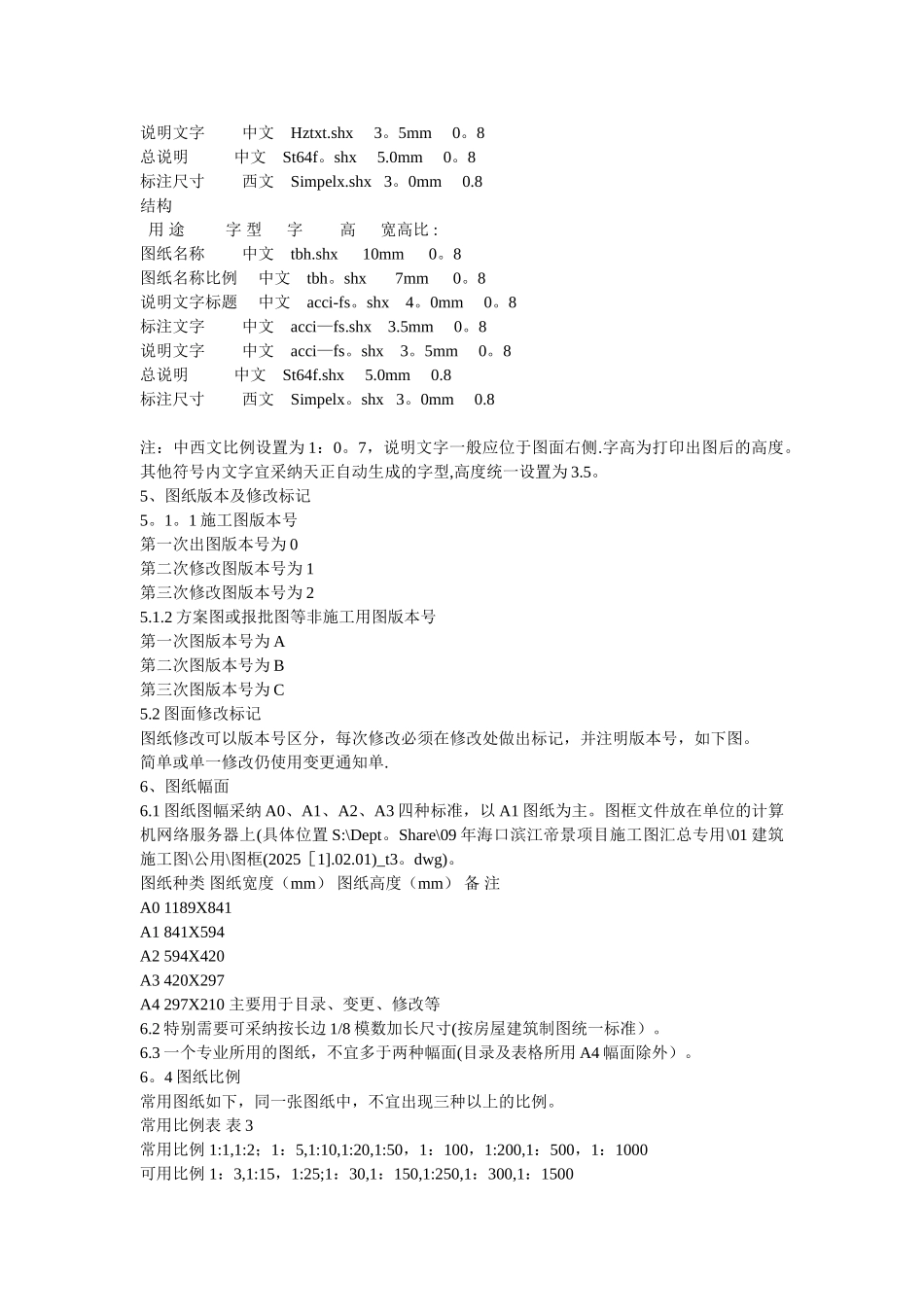

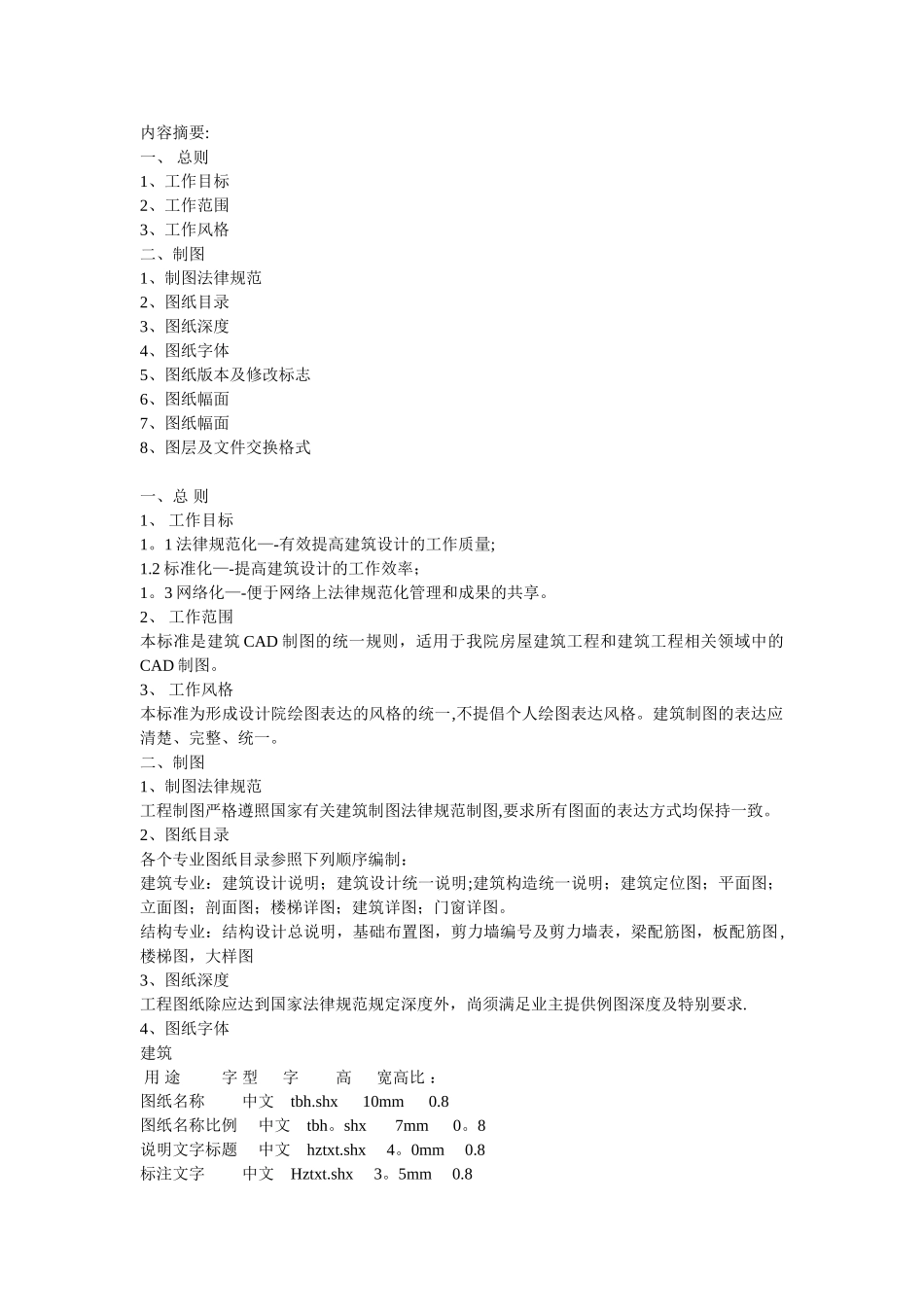

内容摘要: 一、 总则 1、工作目标 2、工作范围 3、工作风格 二、制图 1、制图法律规范 2、图纸目录 3、图纸深度 4、图纸字体 5、图纸版本及修改标志 6、图纸幅面 7、图纸幅面 8、图层及文件交换格式 一、总 则 1、 工作目标 1。1 法律规范化—-有效提高建筑设计的工作质量; 1.2 标准化—-提高建筑设计的工作效率； 1。3 网络化—-便于网络上法律规范化管理和成果的共享。 2、 工作范围 本标准是建筑 CAD 制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD 制图。 3、 工作风格 本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。建筑制图的表达应清楚、完整、统一。 二、制图 1、制图法律规范 工程制图严格遵照国家有关建筑制图法律规范制图,要求所有图面的表达方式均保持一致。 2、图纸目录 各个专业图纸目录参照下列顺序编制： 建筑专业：建筑设计说明；建筑设计统一说明;建筑构造统一说明；建筑定位图；平面图；立面图；剖面图；楼梯详图；建筑详图；门窗详图。 结构专业：结构设计总说明，基础布置图，剪力墙编号及剪力墙表，梁配筋图，板配筋图,楼梯图，大样图3、图纸深度 工程图纸除应达到国家法律规范规定深度外，尚须满足业主提供例图深度及特别要求. 4、图纸字体 建筑 用 途 字 型 字 高 宽高比 ： 图纸名称 中文 tbh.shx 10mm 0.8 图纸名称比例 中文 tbh。shx 7mm 0。8说明文字标题 中文 hztxt.shx 4。0mm 0.8 标注文字 中文 Hztxt.shx 3。5mm 0.8 说明文字 中文 Hztxt.shx 3。5mm 0。8 总说明 中文 St64f。shx 5.0mm 0。8 标注尺寸 西文 Simpelx.shx 3。0mm 0.8 结构用 途 字 型 字 高 宽高比 : 图纸名称 中文 tbh.shx 10mm 0。8 图纸名称比例 中文 tbh。shx 7mm 0。8说明文字标题 中文 acci-fs。shx 4。0mm 0。8 标注文字 中文 acci—fs.shx 3.5mm 0。8 说明文字 中文 acci—fs。shx 3。5mm 0。8 总说明 中文 St64f.shx 5.0mm 0.8 标注尺寸 西文 Simpelx。shx 3。0mm 0.8 注：中西文比例设置为 1：0。7，说明文字一般应位于图面右侧.字高为打印出图后的高度。其他符号内文字宜采纳天正自动生成的字型,高度统一设置为 3.5。 5、图纸版本及修改标记 5。1。1 施工图版本号 第一次出图版本号为 0 第二次修改图版本号为 1 第三次修改图版本号为 2 5.1.2 方...
