CATIA-V5-模块介绍及模块配置表

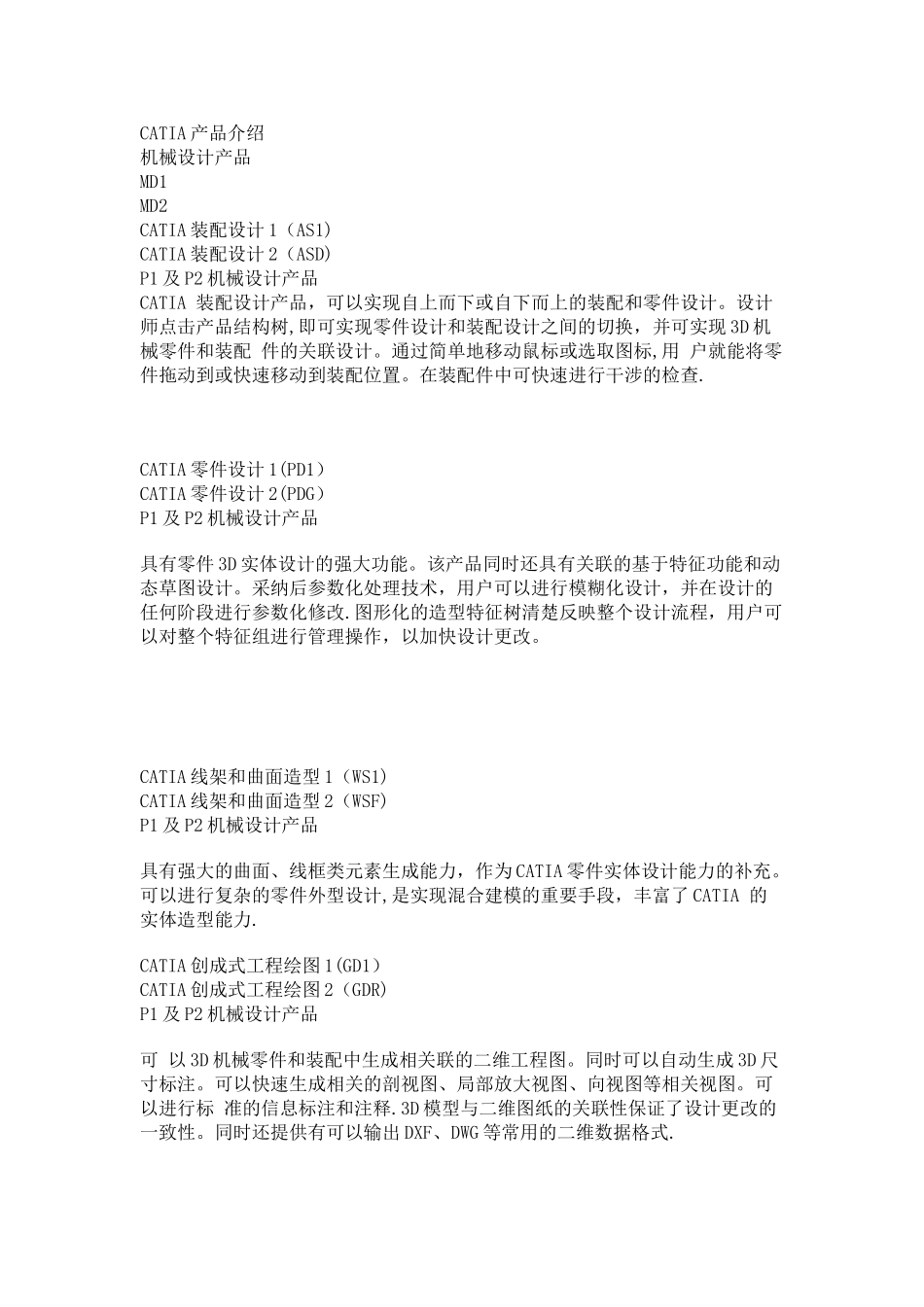

CATIA 产品介绍机械设计产品MD1MD2CATIA 装配设计 1（AS1) CATIA 装配设计 2（ASD) P1 及 P2 机械设计产品 CATIA 装配设计产品，可以实现自上而下或自下而上的装配和零件设计。设计师点击产品结构树,即可实现零件设计和装配设计之间的切换，并可实现 3D 机械零件和装配 件的关联设计。通过简单地移动鼠标或选取图标,用 户就能将零件拖动到或快速移动到装配位置。在装配件中可快速进行干涉的检查.CATIA 零件设计 1(PD1）CATIA 零件设计 2(PDG） P1 及 P2 机械设计产品具有零件 3D 实体设计的强大功能。该产品同时还具有关联的基于特征功能和动态草图设计。采纳后参数化处理技术，用户可以进行模糊化设计，并在设计的任何阶段进行参数化修改.图形化的造型特征树清楚反映整个设计流程，用户可以对整个特征组进行管理操作，以加快设计更改。CATIA 线架和曲面造型 1（WS1)CATIA 线架和曲面造型 2（WSF) P1 及 P2 机械设计产品具有强大的曲面、线框类元素生成能力，作为 CATIA 零件实体设计能力的补充。可以进行复杂的零件外型设计,是实现混合建模的重要手段，丰富了 CATIA 的实体造型能力.CATIA 创成式工程绘图 1(GD1）CATIA 创成式工程绘图 2（GDR)P1 及 P2 机械设计产品 可 以 3D 机械零件和装配中生成相关联的二维工程图。同时可以自动生成 3D 尺寸标注。可以快速生成相关的剖视图、局部放大视图、向视图等相关视图。可以进行标 准的信息标注和注释.3D 模型与二维图纸的关联性保证了设计更改的一致性。同时还提供有可以输出 DXF、DWG 等常用的二维数据格式. CATIA 交互式工程绘图 1（lD1) P1 及 P2 机械设计产品 提供高效的交互式绘图工具进行产品的 2D 设计。其集成化的 2D 交互功能和高效的制图和注释功能进一步丰富了 CATIA 创成式工程绘图。它将使用户能够平稳、顺畅从 2D 设计过度到 3D 设计.CATIA3D 公差定义及标注 1(FT1)CATIA3D 公差定义及标注 2(FTA ）P1 及 P2 机械设计产品该 产品是实现纯数字化无图纸制造的重要工具。它可方便地进行 3D 公差标注，可以减少对 2D 图纸的依赖,直接为生产和检验部门提供 3D 模型参照.对于 FTA用 户，语法检查命令可以帮助检查所有当前产品模型及相关零件的公差标注的正确性。3D 公差标注还可以在 ENOVIA—DMU 尺寸公差评价产品（DT1）中应 用。CATIA 模具设计 1（MT1）CATIA 模具设计 2(MTD） P1 及...
