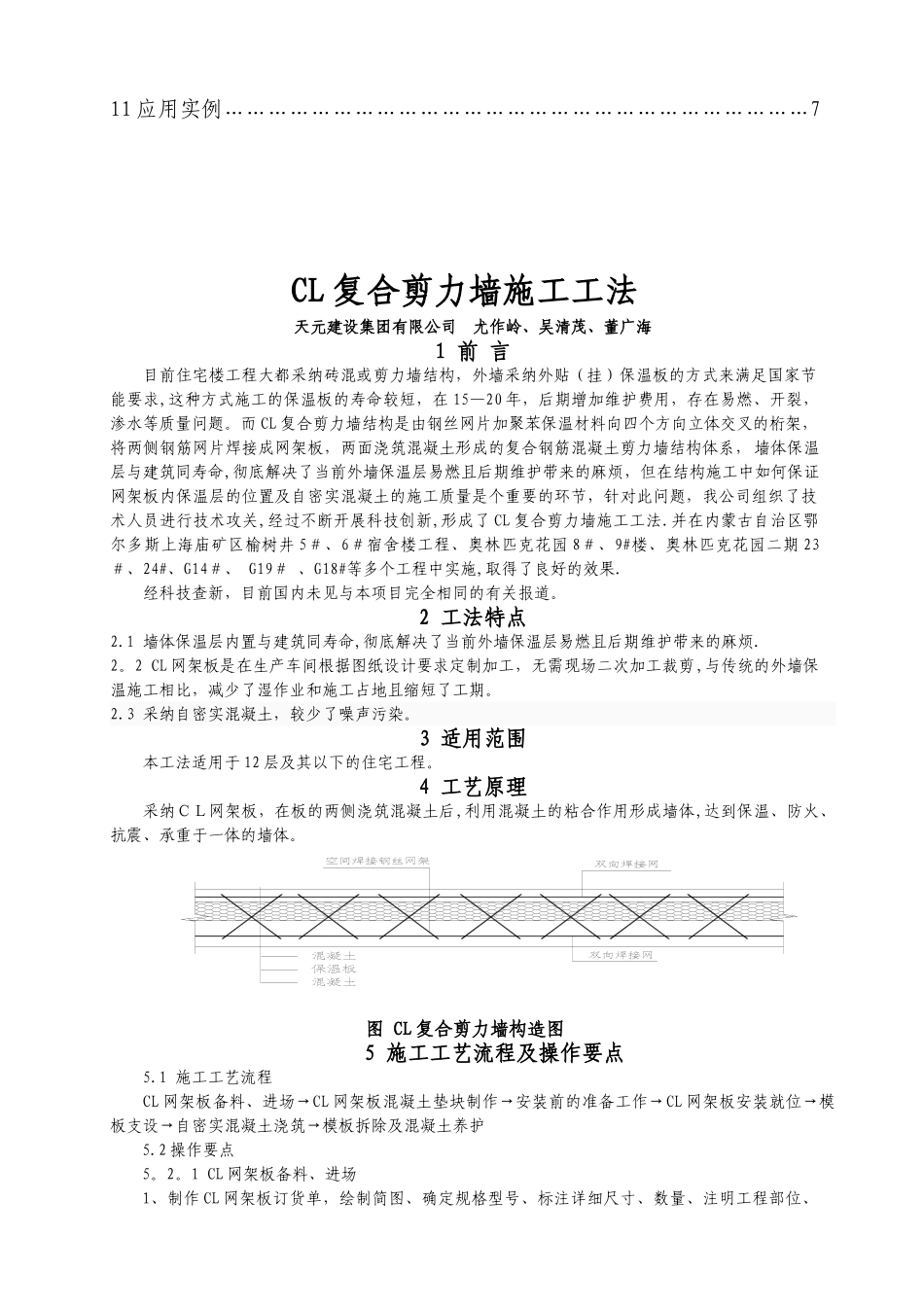

CL 复合剪力墙施工工法 天元建设集团有限公司目 录1 前言……………………………………………………………………………22 工法特点………………………………………………………………………23 适用范围………………………………………………………………………24 工艺原理………………………………………………………………………25 施工工艺流程及操作要点……………………………………………………36 材料与设备……………………………………………………………………57 质量控制………………………………………………………………………58 安全措施………………………………………………………………………59 环保措施 ………………………………………………………………………610 效益分析………………………………………………………………………611 应用实例………………………………………………………………………7CL 复合剪力墙施工工法天元建设集团有限公司 尤作岭、吴清茂、董广海1 前 言目前住宅楼工程大都采纳砖混或剪力墙结构，外墙采纳外贴（挂）保温板的方式来满足国家节能要求,这种方式施工的保温板的寿命较短，在 15—20 年，后期增加维护费用，存在易燃、开裂，渗水等质量问题。而 CL 复合剪力墙结构是由钢丝网片加聚苯保温材料向四个方向立体交叉的桁架，将两侧钢筋网片焊接成网架板，两面浇筑混凝土形成的复合钢筋混凝土剪力墙结构体系， 墙体保温层与建筑同寿命,彻底解决了当前外墙保温层易燃且后期维护带来的麻烦，但在结构施工中如何保证网架板内保温层的位置及自密实混凝土的施工质量是个重要的环节，针对此问题，我公司组织了技术人员进行技术攻关,经过不断开展科技创新,形成了 CL 复合剪力墙施工工法.并在内蒙古自治区鄂尔多斯上海庙矿区榆树井 5＃、6＃宿舍楼工程、奥林匹克花园 8＃、9#楼、奥林匹克花园二期 23＃、24#、G14＃、 G19＃ 、G18#等多个工程中实施,取得了良好的效果.经科技查新，目前国内未见与本项目完全相同的有关报道。2 工法特点2.1 墙体保温层内置与建筑同寿命,彻底解决了当前外墙保温层易燃且后期维护带来的麻烦.2。2 CL 网架板是在生产车间根据图纸设计要求定制加工，无需现场二次加工裁剪,与传统的外墙保温施工相比，减少了湿作业和施工占地且缩短了工期。2.3 采纳自密实混凝土，较少了噪声污染。 3 适用范围本工法适用于 12 层及其以下的住宅工程。4 ...
