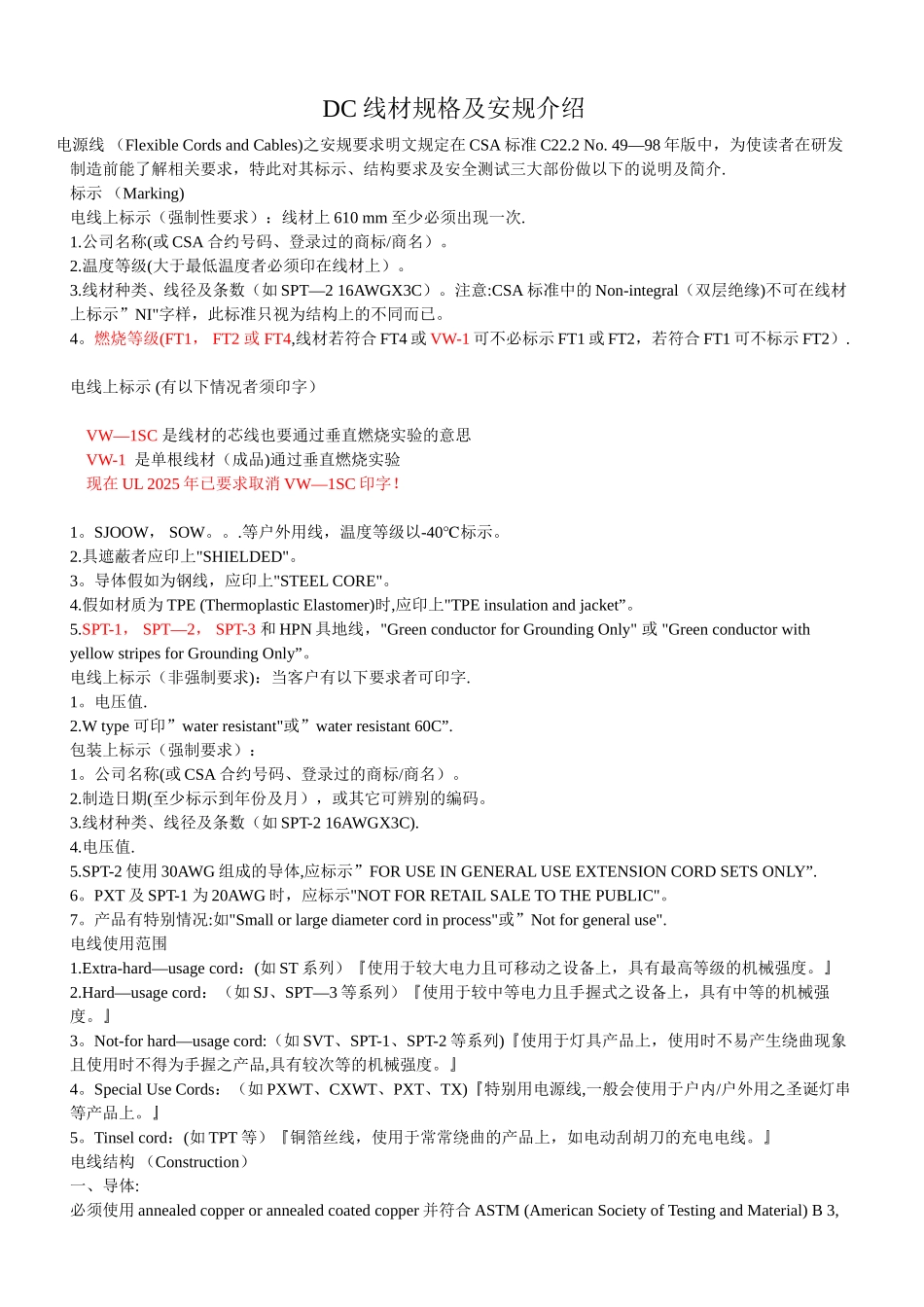

DC线材规格及安规介绍

DC 线材规格及安规介绍电源线 （Flexible Cords and Cables)之安规要求明文规定在 CSA 标准 C22.2 No. 49—98 年版中，为使读者在研发制造前能了解相关要求，特此对其标示、结构要求及安全测试三大部份做以下的说明及简介. 标示 （Marking) 电线上标示（强制性要求）：线材上 610 mm 至少必须出现一次. 1.公司名称(或 CSA 合约号码、登录过的商标/商名）。 2.温度等级(大于最低温度者必须印在线材上）。 3.线材种类、线径及条数（如 SPT—2 16AWGX3C）。注意:CSA 标准中的 Non-integral（双层绝缘)不可在线材上标示”NI"字样，此标准只视为结构上的不同而已。 4。燃烧等级(FT1， FT2 或 FT4,线材若符合 FT4 或 VW-1 可不必标示 FT1 或 FT2，若符合 FT1 可不标示 FT2）. 电线上标示 (有以下情况者须印字） VW—1SC 是线材的芯线也要通过垂直燃烧实验的意思VW-1 是单根线材（成品)通过垂直燃烧实验现在 UL 2025 年已要求取消 VW—1SC 印字！1。SJOOW， SOW。。.等户外用线，温度等级以-40℃标示。 2.具遮蔽者应印上"SHIELDED"。 3。导体假如为钢线，应印上"STEEL CORE"。 4.假如材质为 TPE (Thermoplastic Elastomer)时,应印上"TPE insulation and jacket”。 5.SPT-1， SPT—2， SPT-3 和 HPN 具地线，"Green conductor for Grounding Only" 或 "Green conductor with yellow stripes for Grounding Only”。 电线上标示（非强制要求)：当客户有以下要求者可印字. 1。电压值. 2.W type 可印”water resistant"或”water resistant 60C”. 包装上标示（强制要求）： 1。公司名称(或 CSA 合约号码、登录过的商标/商名）。 2.制造日期(至少标示到年份及月），或其它可辨别的编码。 3.线材种类、线径及条数（如 SPT-2 16AWGX3C). 4.电压值. 5.SPT-2 使用 30AWG 组成的导体,应标示”FOR USE IN GENERAL USE EXTENSION CORD SETS ONLY”. 6。PXT 及 SPT-1 为 20AWG 时，应标示"NOT FOR RETAIL SALE TO THE PUBLIC"。 7。产品有特别情况:如"Small or large diameter cord in process"或”Not for general use". 电线使用范围 1.Extra-hard—usage cord：(如 ST 系列）『使用于较大电力且可移动之设备上，具有最高等级的机械强度。』 2.Hard—usage cord：（如 SJ、SPT—3 等系列）『使用于较中等电力且手握...
