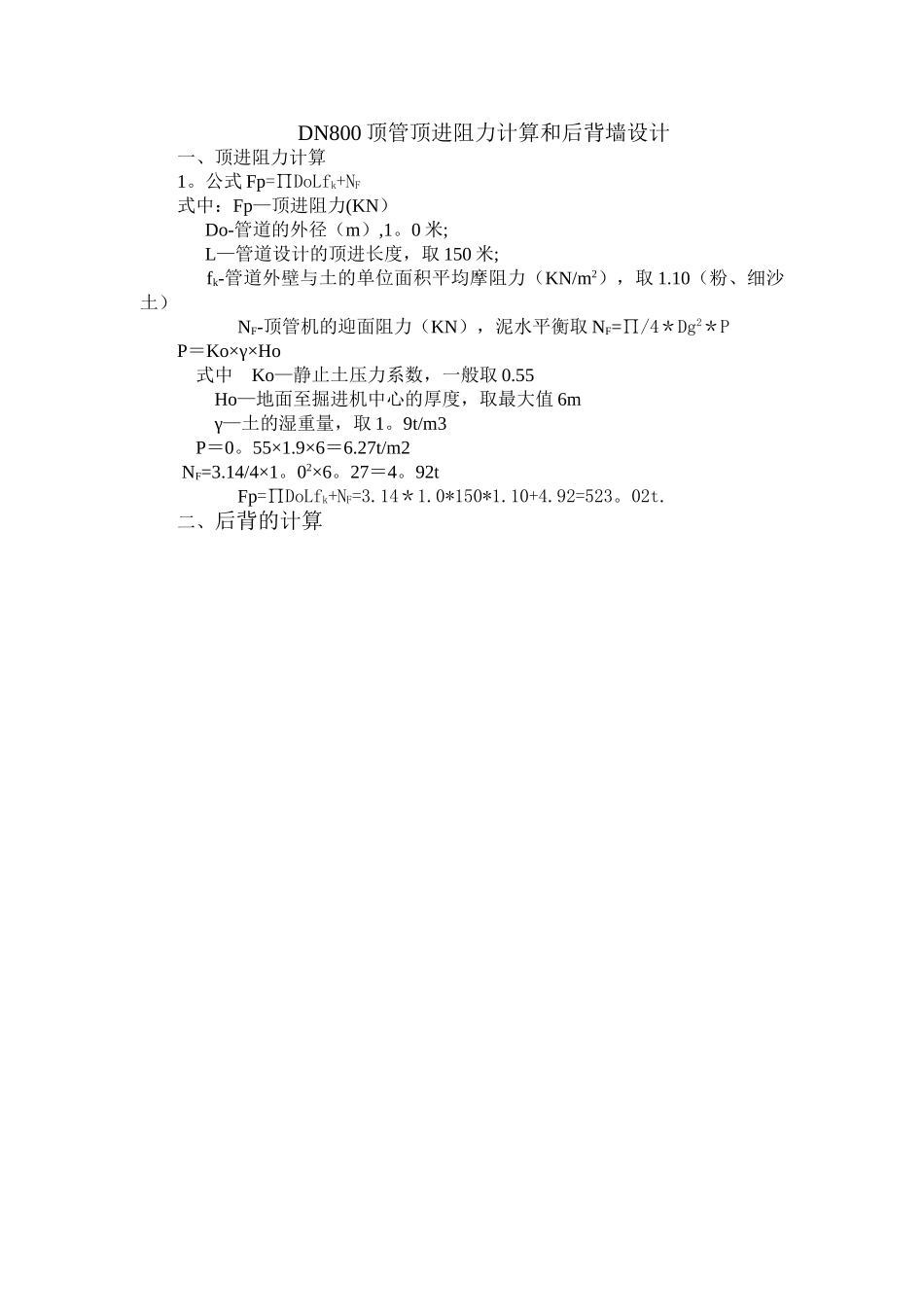

DN800顶管顶进阻力计算和后背墙设计

DN800 顶管顶进阻力计算和后背墙设计一、顶进阻力计算1。公式 Fp=∏DoLfk+NF式中：Fp—顶进阻力(KN） Do-管道的外径（m）,1。0 米; L—管道设计的顶进长度，取 150 米; fk-管道外壁与土的单位面积平均摩阻力（KN/m2），取 1.10（粉、细沙土）NF-顶管机的迎面阻力（KN），泥水平衡取 NF=∏/4＊Dg2＊PP＝Ko×γ×Ho 式中 Ko—静止土压力系数，一般取 0.55 Ho—地面至掘进机中心的厚度，取最大值 6m γ—土的湿重量，取 1。9t/m3 P＝0。55×1.9×6＝6.27t/m2 NF=3.14/4×1。02×6。27＝4。92t Fp=∏DoLfk+NF=3.14＊1.0*150*1.10+4.92=523。02t.二、后背的计算
