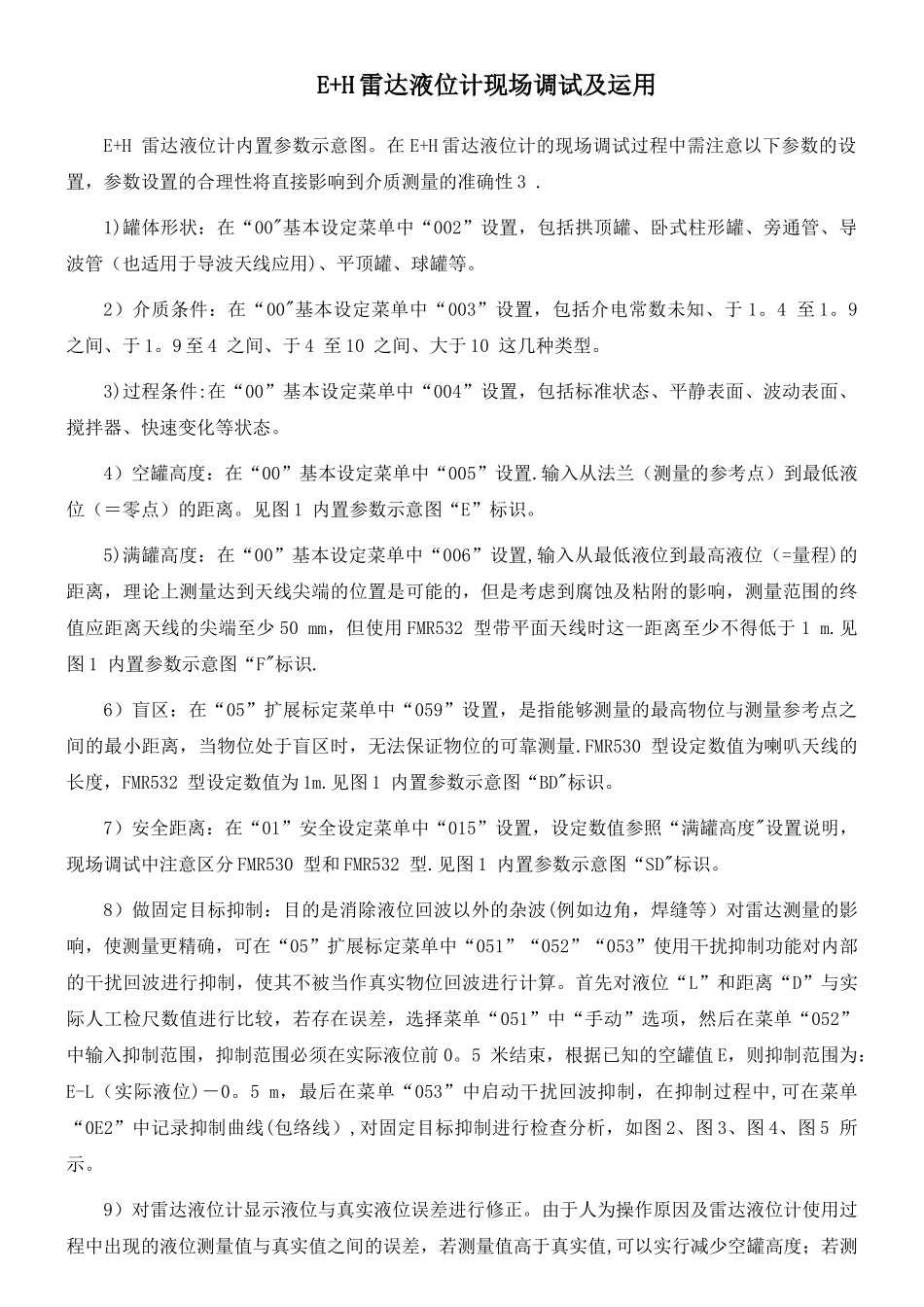

E+H雷达液位计现场调试及运用

E+H 雷达液位计现场调试及运用E+H 雷达液位计内置参数示意图。在 E+H 雷达液位计的现场调试过程中需注意以下参数的设置，参数设置的合理性将直接影响到介质测量的准确性 3 .1)罐体形状：在“00"基本设定菜单中“002”设置，包括拱顶罐、卧式柱形罐、旁通管、导波管（也适用于导波天线应用)、平顶罐、球罐等。2）介质条件：在“00"基本设定菜单中“003”设置，包括介电常数未知、于 1。4 至 1。9 之间、于 1。9 至 4 之间、于 4 至 10 之间、大于 10 这几种类型。3)过程条件:在“00”基本设定菜单中“004”设置，包括标准状态、平静表面、波动表面、搅拌器、快速变化等状态。4）空罐高度：在“00”基本设定菜单中“005”设置.输入从法兰（测量的参考点）到最低液位（＝零点）的距离。见图 1 内置参数示意图“E”标识。5)满罐高度：在“00”基本设定菜单中“006”设置,输入从最低液位到最高液位（=量程)的距离，理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少 50 mm，但使用 FMR532 型带平面天线时这一距离至少不得低于 1 m.见图 1 内置参数示意图“F"标识.6）盲区：在“05”扩展标定菜单中“059”设置，是指能够测量的最高物位与测量参考点之间的最小距离，当物位处于盲区时，无法保证物位的可靠测量.FMR530 型设定数值为喇叭天线的长度，FMR532 型设定数值为 1m.见图 1 内置参数示意图“BD"标识。7）安全距离：在“01”安全设定菜单中“015”设置，设定数值参照“满罐高度"设置说明，现场调试中注意区分 FMR530 型和 FMR532 型.见图 1 内置参数示意图“SD"标识。8）做固定目标抑制：目的是消除液位回波以外的杂波(例如边角，焊缝等）对雷达测量的影响，使测量更精确，可在“05”扩展标定菜单中“051”“052”“053”使用干扰抑制功能对内部的干扰回波进行抑制，使其不被当作真实物位回波进行计算。首先对液位“L”和距离“D”与实际人工检尺数值进行比较，若存在误差，选择菜单“051”中“手动”选项，然后在菜单“052”中输入抑制范围，抑制范围必须在实际液位前 0。5 米结束，根据已知的空罐值 E，则抑制范围为：E-L（实际液位)－0。5 m，最后在菜单“053”中启动干扰回波抑制，在抑制过程中,可在菜单“0E2”中记录抑制曲线(包络线）,对固定目标抑制进行检查分析，如图 2、图 3、图 4、图 5 所示。9）对雷达液位计显示液位与真实液...
