EL34电子管特性参数

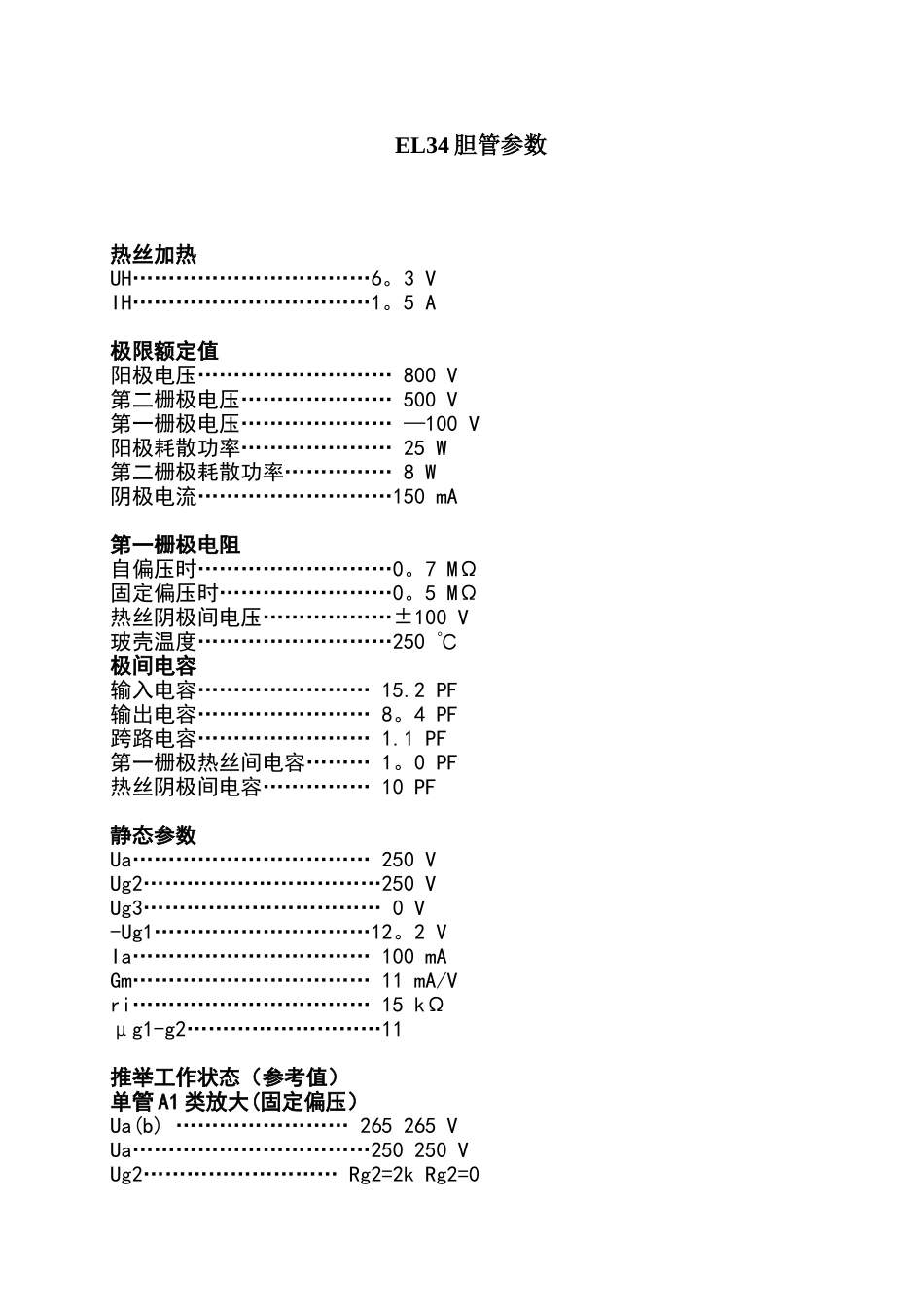

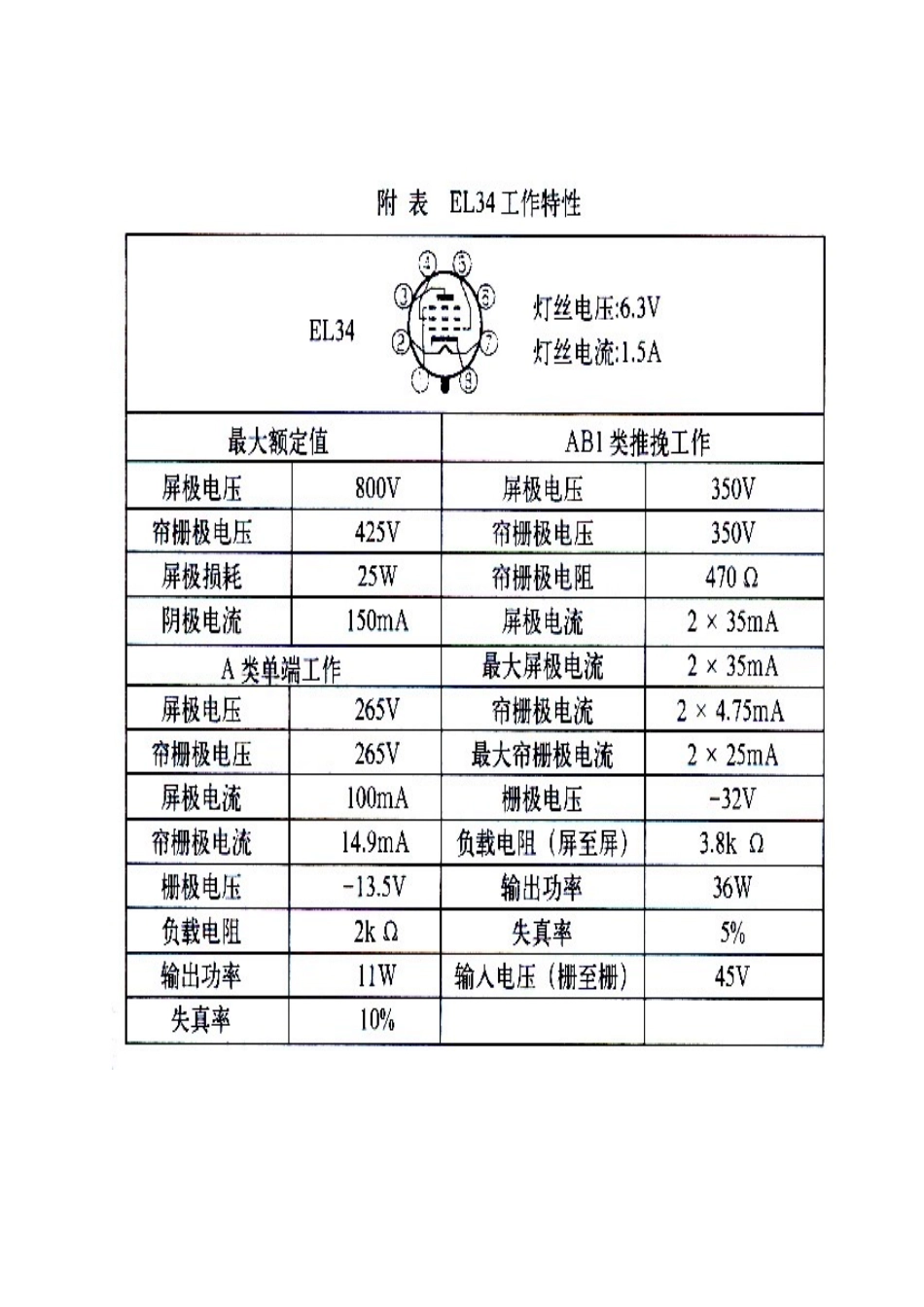

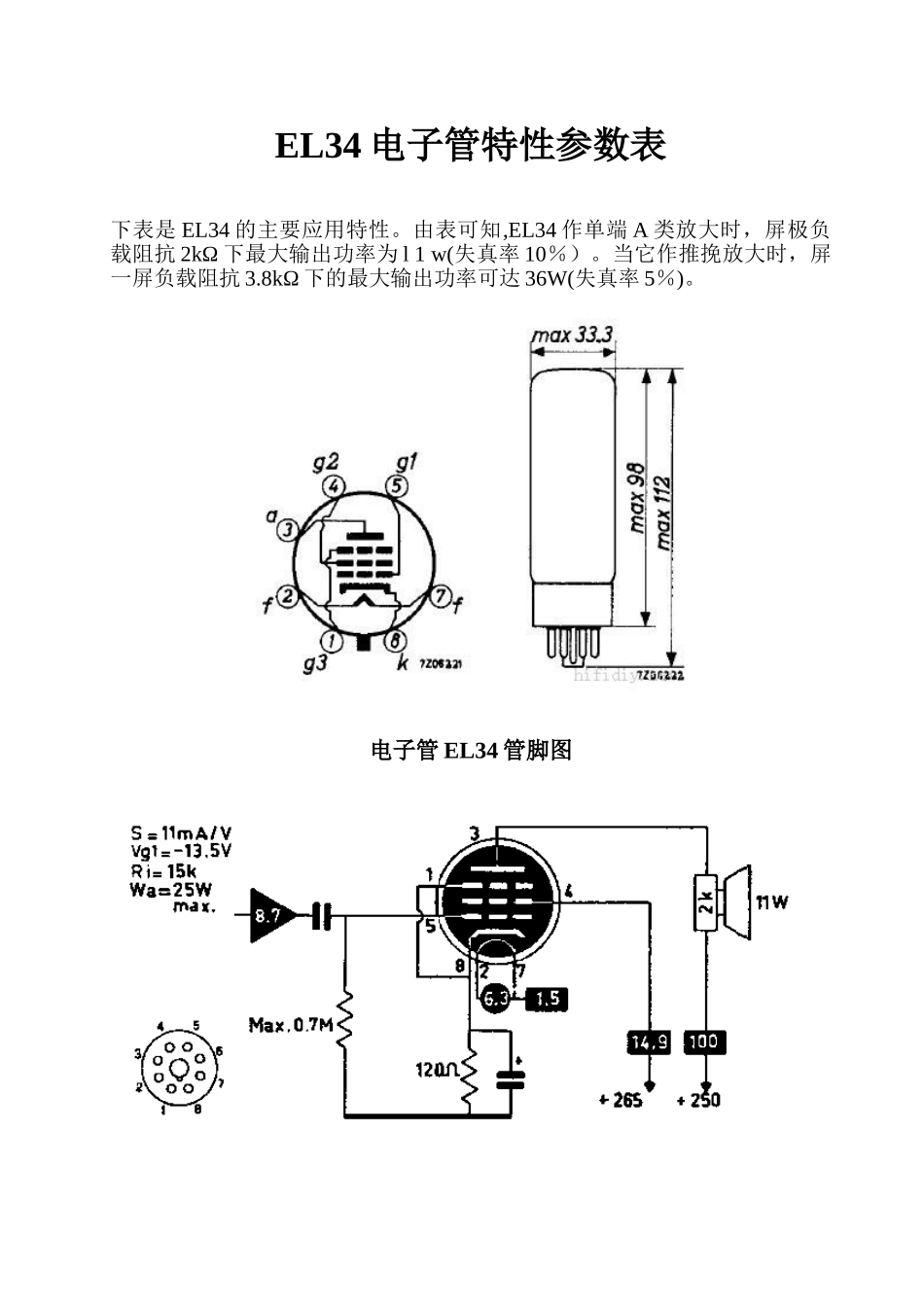

EL34 电子管特性参数表下表是 EL34 的主要应用特性。由表可知,EL34 作单端 A 类放大时，屏极负载阻抗 2kΩ 下最大输出功率为 l 1 w(失真率 10％）。当它作推挽放大时，屏一屏负载阻抗 3.8kΩ 下的最大输出功率可达 36W(失真率 5％)。 电子管 EL34 管脚图EL34 胆管参数热丝加热UH……………………………6。3 VIH……………………………1。5 A极限额定值阳极电压……………………… 800 V第二栅极电压………………… 500 V第一栅极电压………………… —100 V阳极耗散功率………………… 25 W第二栅极耗散功率…………… 8 W阴极电流………………………150 mA第一栅极电阻自偏压时………………………0。7 MΩ固定偏压时……………………0。5 MΩ热丝阴极间电压………………±100 V玻壳温度………………………250 ℃ 极间电容输入电容…………………… 15.2 PF输出电容…………………… 8。4 PF跨路电容…………………… 1.1 PF第一栅极热丝间电容……… 1。0 PF热丝阴极间电容…………… 10 PF静态参数Ua…………………………… 250 VUg2……………………………250 VUg3…………………………… 0 V-Ug1…………………………12。2 VIa…………………………… 100 mAGm…………………………… 11 mA/Vri…………………………… 15 kΩμg1-g2………………………11推举工作状态（参考值）单管 A1 类放大(固定偏压）Ua(b) …………………… 265 265 VUa……………………………250 250 VUg2……………………… Rg2=2k Rg2=0Ug3……………………………0 0 V-Ug1……………………… 14.5 13。5 VIa(0) ………………………70 100 mAIg2（0） …………………… 10 14。9 mAGm…………………………… 9 11 mA/Vri……………………………18 15 kΩRL…………………………… 3 2 kΩPout………………………… 8 11 WDtot…………………………10 10 %推挽 B1 类放大（固定偏压）Ua……………………………375 400 V▲Rg2………………………… 600 800 ΩUg3………………………… 0 0 V-Ug1………………………… 33 36 VIa（0) …………………2×30 2×30 mAIa(maxsig） ………2×107.5 2×110。5 mAIg2（0) ………………2×4。7 2×4。5 mAIg2(maxsig) ………2×23.5 2×23 mARl(a-a） ………………3。5 3.5 kΩü(g1-g1）(r。M。S)...
