EPS应急电源工作原理图

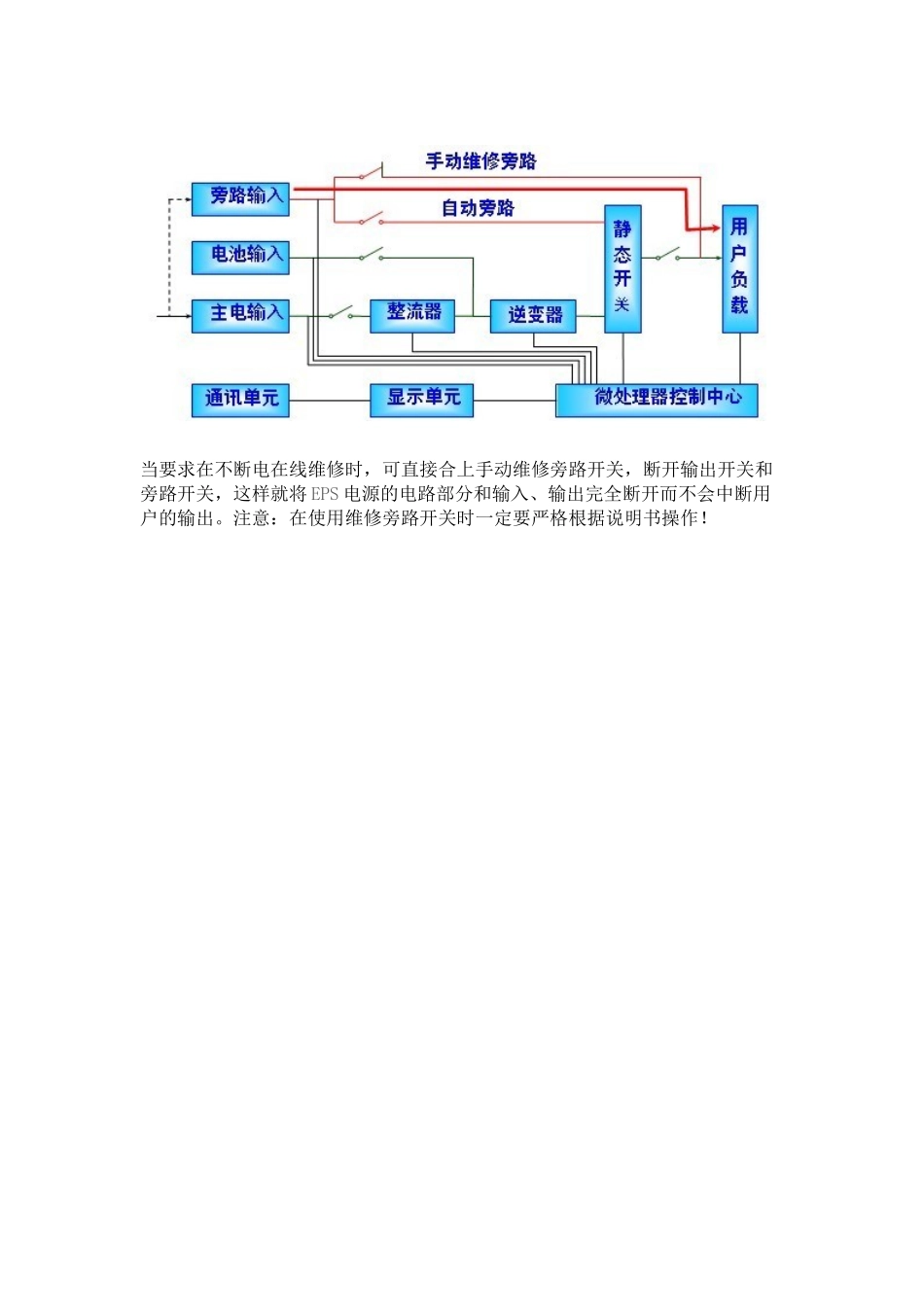

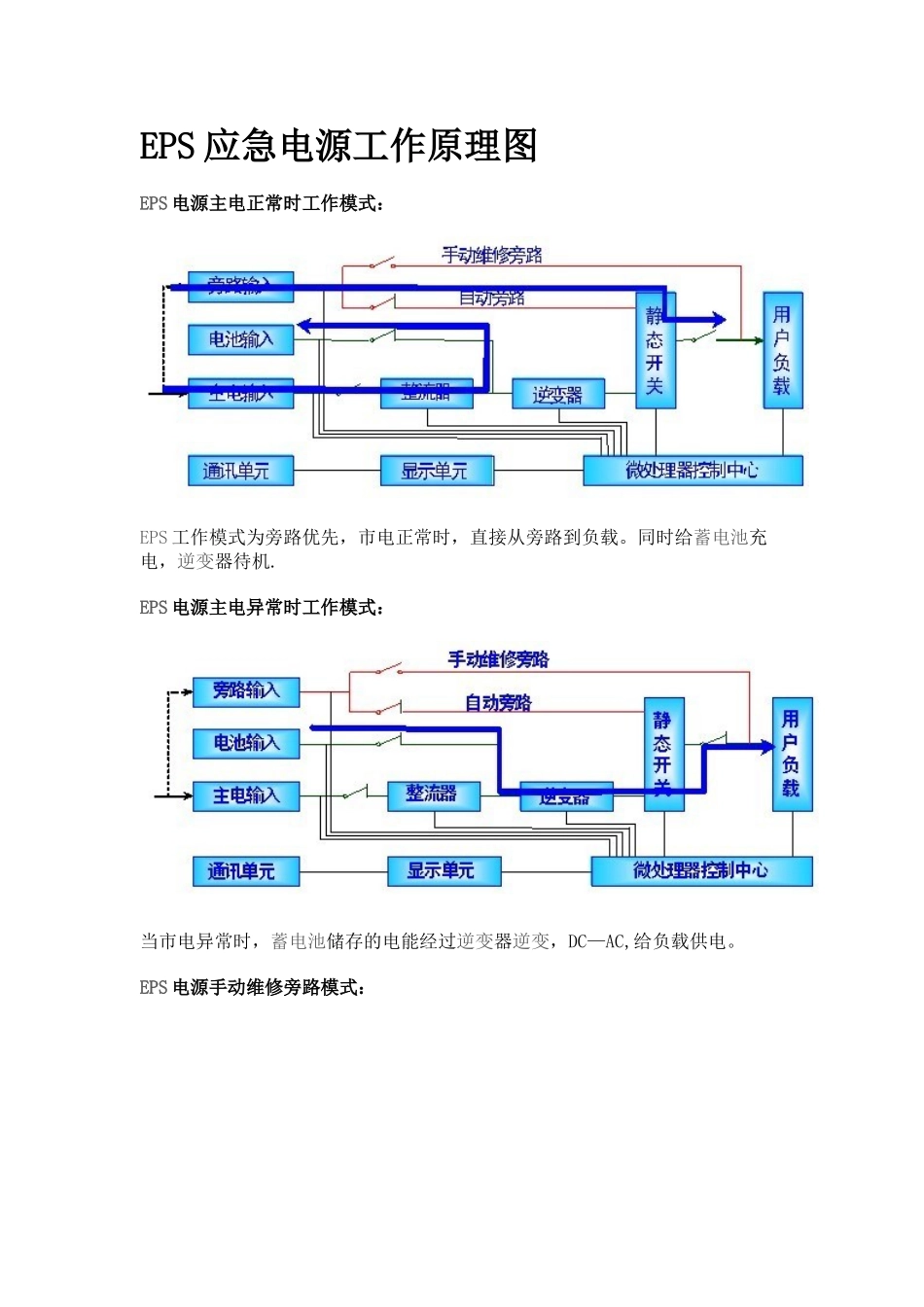

EPS 应急电源工作原理图EPS 电源主电正常时工作模式：EPS 工作模式为旁路优先，市电正常时，直接从旁路到负载。同时给蓄电池充电，逆变器待机.EPS 电源主电异常时工作模式：当市电异常时，蓄电池储存的电能经过逆变器逆变，DC—AC,给负载供电。EPS 电源手动维修旁路模式： 当要求在不断电在线维修时，可直接合上手动维修旁路开关，断开输出开关和旁路开关，这样就将 EPS 电源的电路部分和输入、输出完全断开而不会中断用户的输出。注意：在使用维修旁路开关时一定要严格根据说明书操作！
