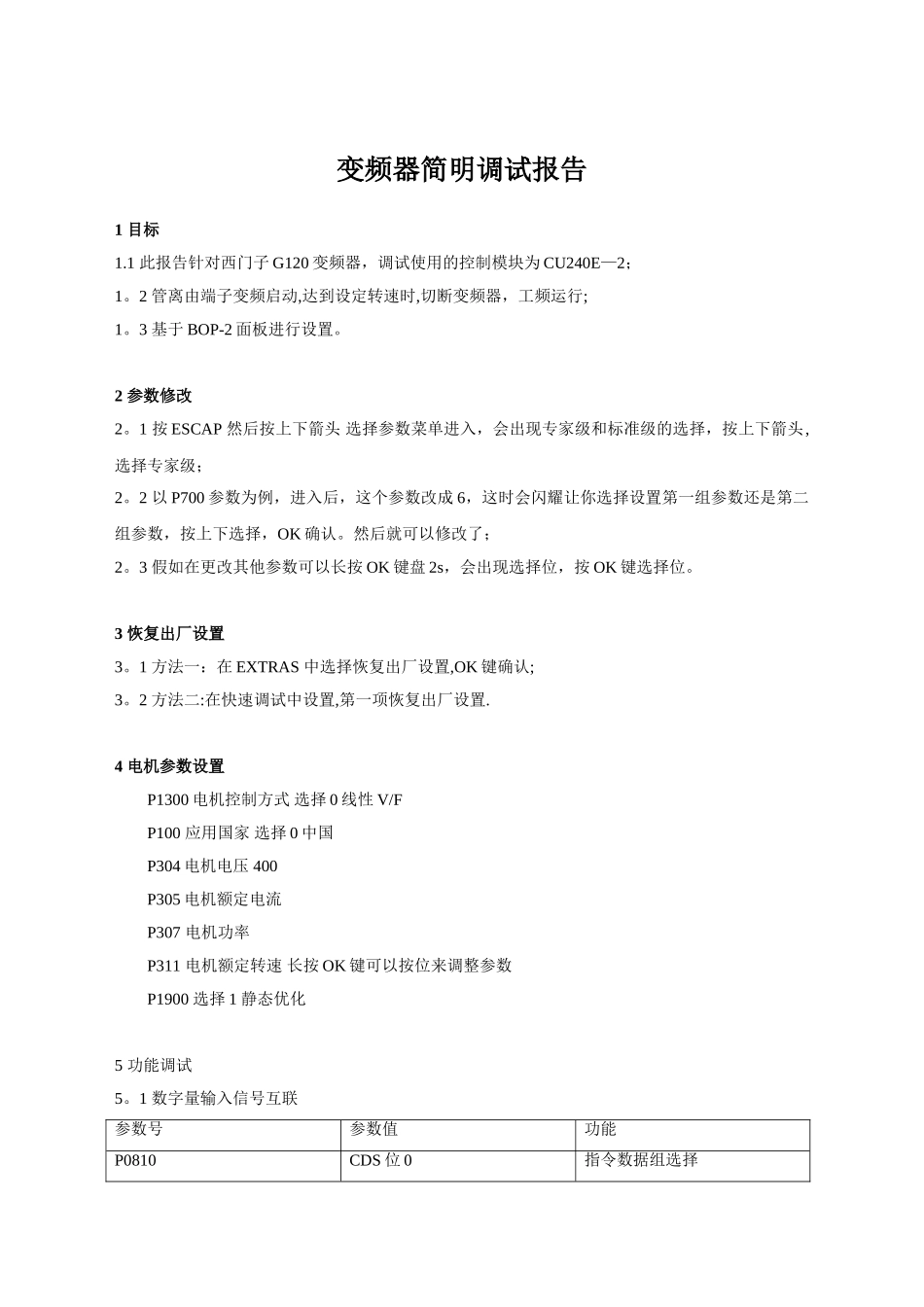

变频器简明调试报告1 目标1.1 此报告针对西门子 G120 变频器，调试使用的控制模块为 CU240E—2；1。2 管离由端子变频启动,达到设定转速时,切断变频器，工频运行;1。3 基于 BOP-2 面板进行设置。2 参数修改2。1 按 ESCAP 然后按上下箭头 选择参数菜单进入，会出现专家级和标准级的选择，按上下箭头,选择专家级；2。2 以 P700 参数为例，进入后，这个参数改成 6，这时会闪耀让你选择设置第一组参数还是第二组参数，按上下选择，OK 确认。然后就可以修改了；2。3 假如在更改其他参数可以长按 OK 键盘 2s，会出现选择位，按 OK 键选择位。3 恢复出厂设置3。1 方法一：在 EXTRAS 中选择恢复出厂设置,OK 键确认;3。2 方法二:在快速调试中设置,第一项恢复出厂设置.4 电机参数设置P1300 电机控制方式 选择 0 线性 V/FP100 应用国家 选择 0 中国P304 电机电压 400P305 电机额定电流P307 电机功率P311 电机额定转速 长按 OK 键可以按位来调整参数P1900 选择 1 静态优化5 功能调试5。1 数字量输入信号互联参数号参数值功能P0810CDS 位 0指令数据组选择P0840722。0数字 DI0 作为启动信号ON/OFF1备注：输入端子位信号 5，端子位信号 28、34、69 互连5。2 数字量输出信号互联参数号参数值功能P21552800最大转速P0730R2197。2大于等于最大转速备注：端子位信号 18 和端子位信号 20 为常闭，端子位信号 19 和端子位信号 20 为常开，关于P2155 的详细解释：5。3 启用宏 2P0010=1;P0015=2；P0010=0；P1001=1800；P1002=2800。
