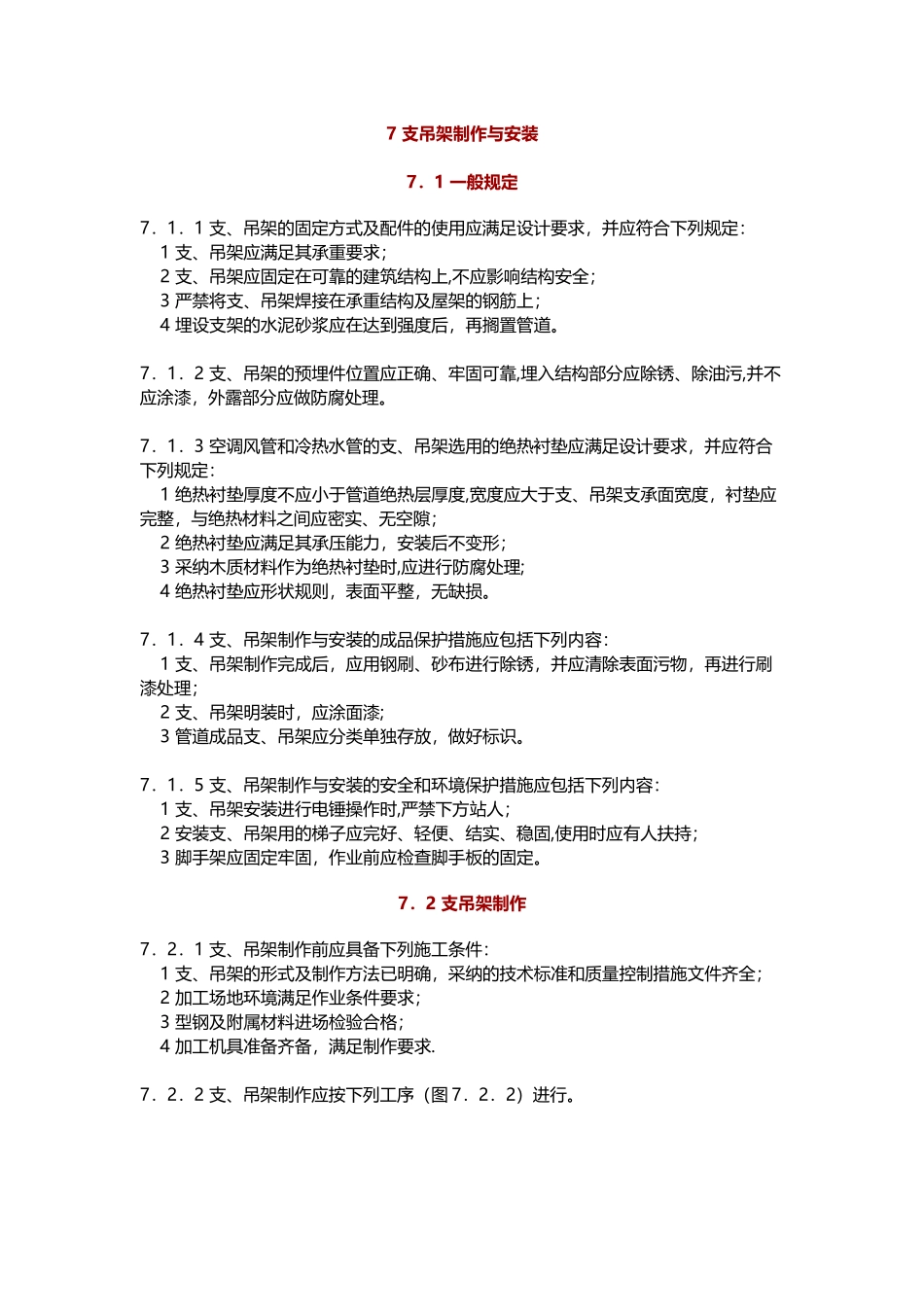

7 支吊架制作与安装7．1 一般规定7．1．1 支、吊架的固定方式及配件的使用应满足设计要求，并应符合下列规定： 1 支、吊架应满足其承重要求； 2 支、吊架应固定在可靠的建筑结构上,不应影响结构安全； 3 严禁将支、吊架焊接在承重结构及屋架的钢筋上； 4 埋设支架的水泥砂浆应在达到强度后，再搁置管道。7．1．2 支、吊架的预埋件位置应正确、牢固可靠,埋入结构部分应除锈、除油污,并不应涂漆，外露部分应做防腐处理。7．1．3 空调风管和冷热水管的支、吊架选用的绝热衬垫应满足设计要求，并应符合下列规定： 1 绝热衬垫厚度不应小于管道绝热层厚度,宽度应大于支、吊架支承面宽度，衬垫应完整，与绝热材料之间应密实、无空隙； 2 绝热衬垫应满足其承压能力，安装后不变形； 3 采纳木质材料作为绝热衬垫时,应进行防腐处理; 4 绝热衬垫应形状规则，表面平整，无缺损。7．1．4 支、吊架制作与安装的成品保护措施应包括下列内容： 1 支、吊架制作完成后，应用钢刷、砂布进行除锈，并应清除表面污物，再进行刷漆处理； 2 支、吊架明装时，应涂面漆; 3 管道成品支、吊架应分类单独存放，做好标识。7．1．5 支、吊架制作与安装的安全和环境保护措施应包括下列内容： 1 支、吊架安装进行电锤操作时,严禁下方站人； 2 安装支、吊架用的梯子应完好、轻便、结实、稳固,使用时应有人扶持； 3 脚手架应固定牢固，作业前应检查脚手板的固定。7．2 支吊架制作7．2．1 支、吊架制作前应具备下列施工条件： 1 支、吊架的形式及制作方法已明确，采纳的技术标准和质量控制措施文件齐全； 2 加工场地环境满足作业条件要求； 3 型钢及附属材料进场检验合格； 4 加工机具准备齐备，满足制作要求.7．2．2 支、吊架制作应按下列工序（图 7．2．2）进行。图 7．2．2 支、吊架制作工序7．2．3 支、吊架形式应根据建筑物结构和固定位置确定，并应符合设计要求.7．2．4 支、吊架的型钢材料选用应符合下列规定： 1 风管支、吊架的型钢材料应按风管、部件、设备的规格和重量选用，并应符合设计要求。当设计无要求时，在最大允许安装间距下，风管吊架的型钢规格应符合表7．2．4-1、表 7．2．4-2、表 7．2．4-3、表 7．2．4-4 的规定. 2 水管支、吊架的型钢材料应按水管、附件、设备的规格和重量选用,并应符合设计要求。当设计无要求时，应符合表 7．2．4-5 的规定.表 7．2．4—1 水平安装金属矩形风管的吊架型钢最...
