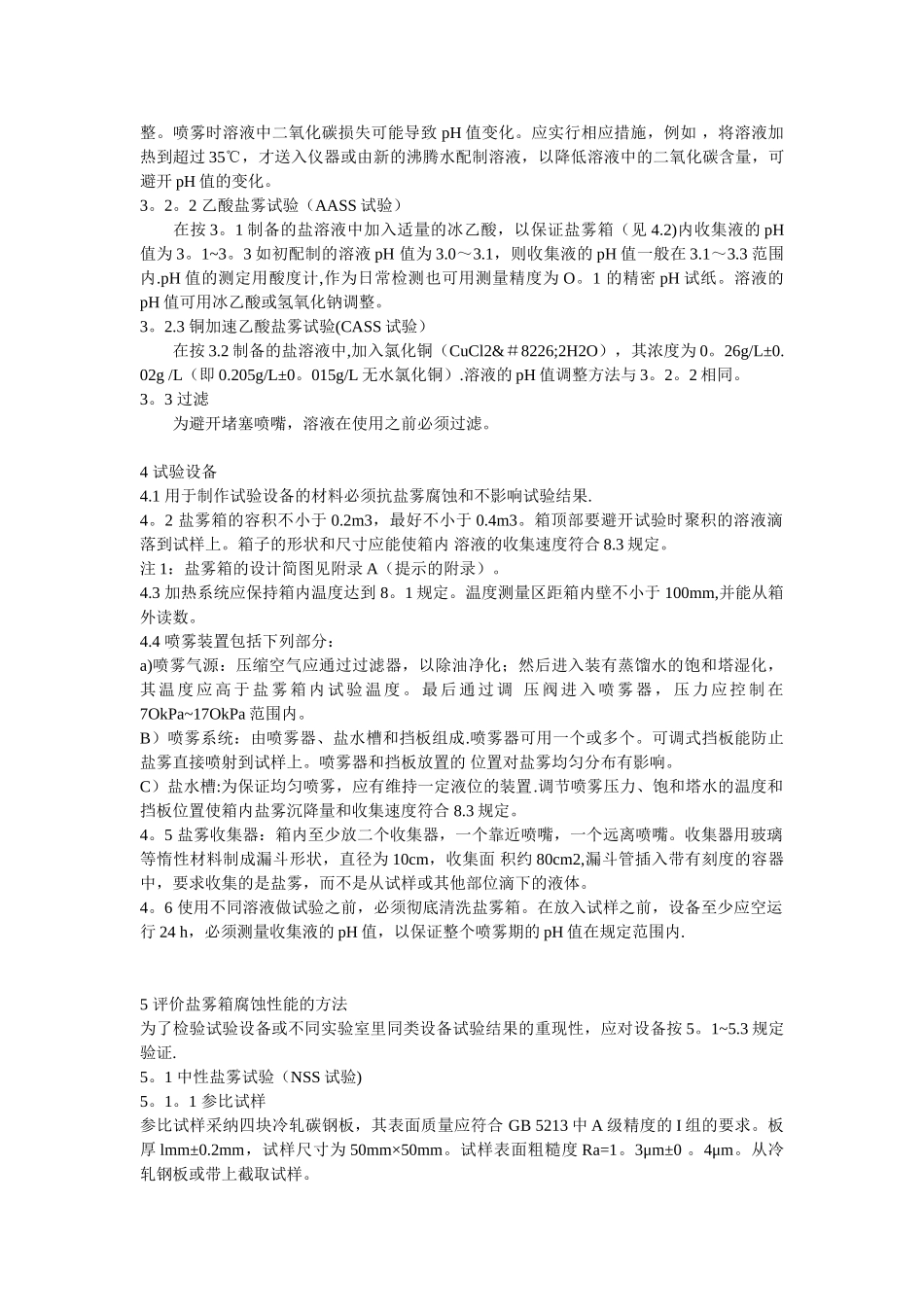

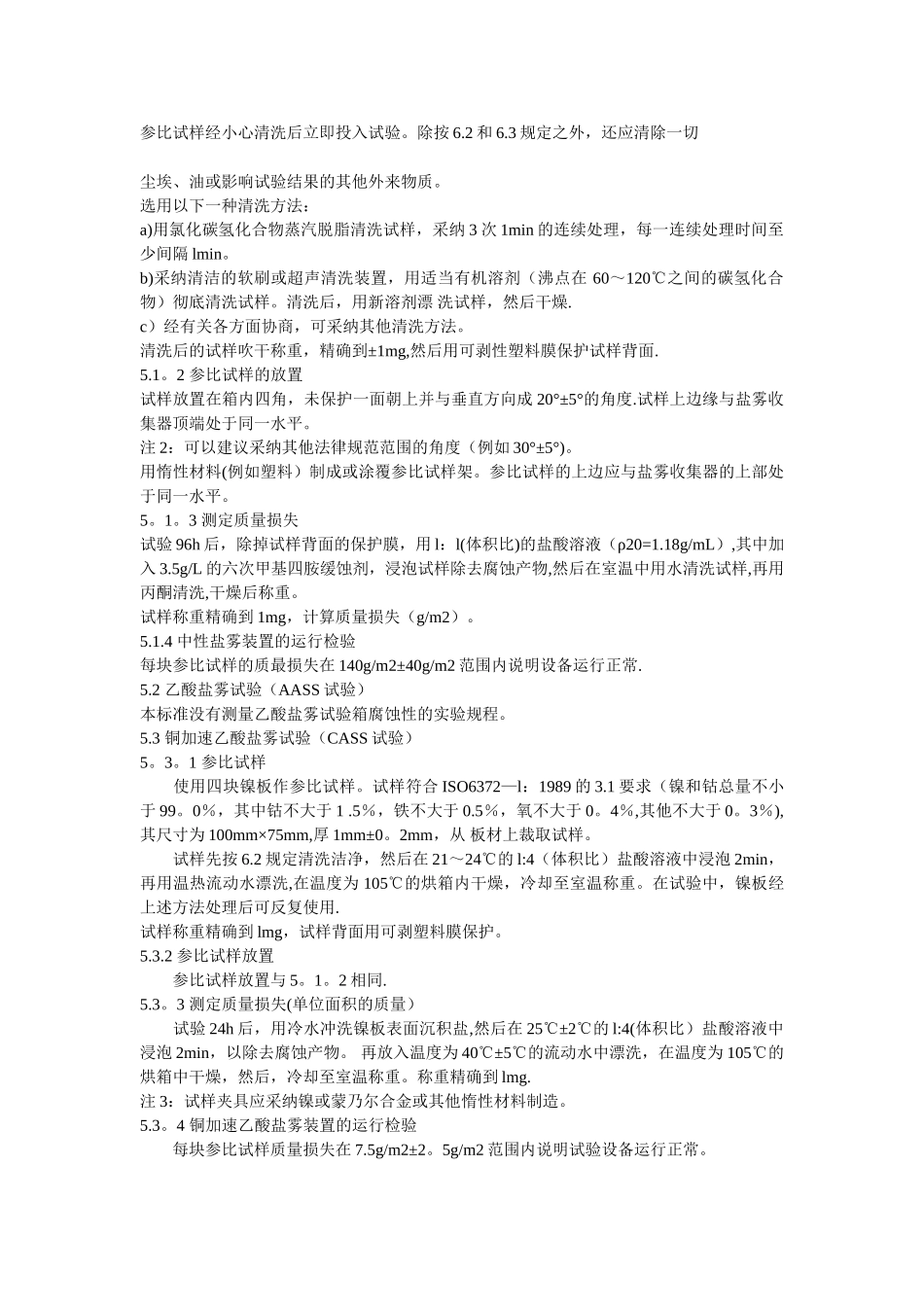

中华人民共和国国家标准GB T 10125-1997人造气氛腐蚀试验 盐雾试验0 引言由于影响金属腐蚀的因素很多，单一的抗盐雾性能不能代替抗其他介质的性能，所以本标准获得的试验结果不能作为被试材料在所有使用 环境中抗腐蚀性能的直接指南。同时，各种材料在试验中的性能也不能作为这些材料在使用中的耐蚀性的直接指南. 尽管如此，本标准规定的方法仍可作为检验被试材料有或无防蚀性能的一种方法。1 范围 本标准规定了中性盐雾(NSS），乙酸盐雾(AASS）和铜加速乙酸盐雾(CASS）试验使用的设备,试剂和方法。 本标准也规定了评估试验箱环境腐蚀性的方法。 本标准未规定试样尺寸,特别产品的试验周期和结果解释，这些内容参见相应的产品法律规范。本标准适用于评价金属材料及覆盖层的耐蚀性，被测试对象可以是具有永久性或临时性防蚀性能的，也可以是不具有永久性或临时性防蚀 性能的. 本标准的中性盐雾试验适用于金属及其合金、金属覆盖层、有机覆盖层、阳极氧化膜和转化膜。乙酸盐雾试验和铜加速乙酸盐雾试验 适用于铜+镍+铬或镍+铬装饰性镀层，也适用于铝的阳极氧化膜。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时所示版本均为有效，所有标准都会被修订,使 用本标准的各方应探讨使用下列标准最新版本的可能性。GB 5213-85 深冲压用冷轧薄钢板和钢带GB 6461—86 金属覆盖层 对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级（eqvISO 4540：1980)GB 12335—90 金属覆盖层，对底材呈阳极性的覆盖层腐蚀试验后的试样的评级(eqv ISO8403:1991）GB/T 9798—1997 金属覆盖层 镍电沉积层(eqv ISO 1458:1988)ISO 6372—1：1989 镍和镍合金—名词术语和定义-第一部分：材料3 试验溶液3。1 氯化钠溶液配制 本试验所用试剂采纳化学纯或化学纯以上的试剂.将氯化钠溶于电导率不超过 20μS/cm的蒸馏水或去离子水中，其浓度为 50 g/L±5g/L.在 25℃时，配制的溶液密度在 l.025 5～l.0400 范围内.3.2 调整 pH 根据收集的喷雾溶液的 pH 值调整盐溶液到规定的 pH 值。3。2.1 中性盐雾试验(NSS 试验) 调整按 3。1 配制的盐溶液的 pH 值,使其在 6.5～7.2 之间。pH 值的测量可使用酸度计，作为日常检测也可用测量精度为 0 .3 的精密 pH 试纸。溶液的 pH 值可用盐酸或氢氧化钠调整。喷雾时溶液中二氧化碳损失可能导致 pH 值变化。应实行相应措施，例如 ，将溶...
