GKG-G5全自动印刷机操作规范

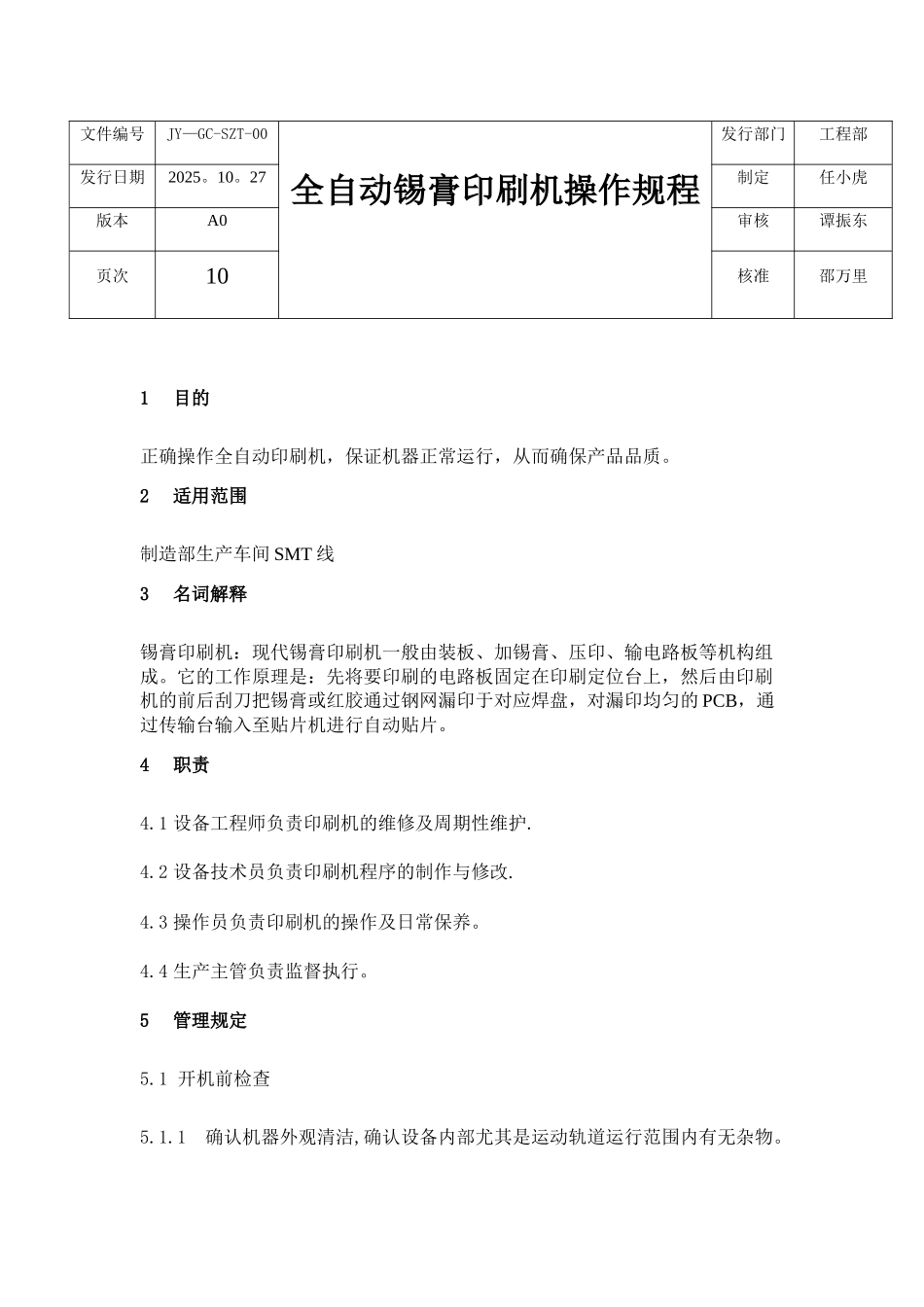

全自动锡膏印刷机 操作规程2025 。 10.27 文件编号JY—GC-SZT-00全自动锡膏印刷机操作规程发行部门工程部发行日期2025。10。27制定任小虎版本A0审核谭振东 页次10核准邵万里 1目的正确操作全自动印刷机，保证机器正常运行，从而确保产品品质。2适用范围制造部生产车间 SMT 线3名词解释锡膏印刷机：现代锡膏印刷机一般由装板、加锡膏、压印、输电路板等机构组成。它的工作原理是：先将要印刷的电路板固定在印刷定位台上，然后由印刷机的前后刮刀把锡膏或红胶通过钢网漏印于对应焊盘，对漏印均匀的 PCB，通过传输台输入至贴片机进行自动贴片。4职责4.1 设备工程师负责印刷机的维修及周期性维护.4.2 设备技术员负责印刷机程序的制作与修改.4.3 操作员负责印刷机的操作及日常保养。4.4 生产主管负责监督执行。5管理规定5.1 开机前检查5.1.1确认机器外观清洁,确认设备内部尤其是运动轨道运行范围内有无杂物。5.1.2确认工作环境温度为 23±5℃之间，湿度＜80%。5.1.3确定设备的工作气压为 0。4～0.6MPa 之间.5.1.4确认设备电源及相关连接线正常。5.2 开机5.2.1打开设备电源。 图 1。设备电源5.2.2设备开机完成后,进入归零界面，点击【开始归零】，等待归零完成.图 2。设备归零界面 图 3.设备归零完成界面5.3 调用生产程序5.3.1根据系统提示选择程序权限，操作员无需输入密码,其余均需输入相应密码获得权限。完成后点击返回。关闭开启图 4.权限选择界面5.3.2在主界面点击【打开工程】选项,选取对应的生产程序，如 BCLG4A—V05.图 5.主界面 图 6。调用程序界面5.3.3选取完成后自动返回主界面，此时程序已打开。点击【数据录入】，确认将要生产的产品印刷参数。图 7。数据录入第一页5.4 安装钢网5.4.1确认第一步数据后,点击下一步，进入第二页，印刷机提示调整轨道宽度.调整宽度前应确认平台上有无顶板/顶针，有则取出，待宽度调整完毕后重新安装。顶板安装时应尽量靠近轨道，距离轨道 1—2CM 之间但不接触轨道,防止轨道磨损变形。如需安装顶针则应避开底部元件，防止撞件。点击【自动定位】选项，此时印刷机将会移动 CCD 镜头并设置进板挡板。图 8。调整运输轨道图 9。数据录入第二页图 10.CCD 镜头及进板挡板5.4.2将 PCB 自印刷机出口送入，印刷机将完成自动定位。此时,PCB 应高出轨道约 0.5mm 左右.④图 11。PCB 定位5.4.3根据所要生产的机种选取相对应编号的钢网（如 BCLG4A—V05）。然后选择【Z 轴上...
