hart475手操器调试EJA变送器步骤

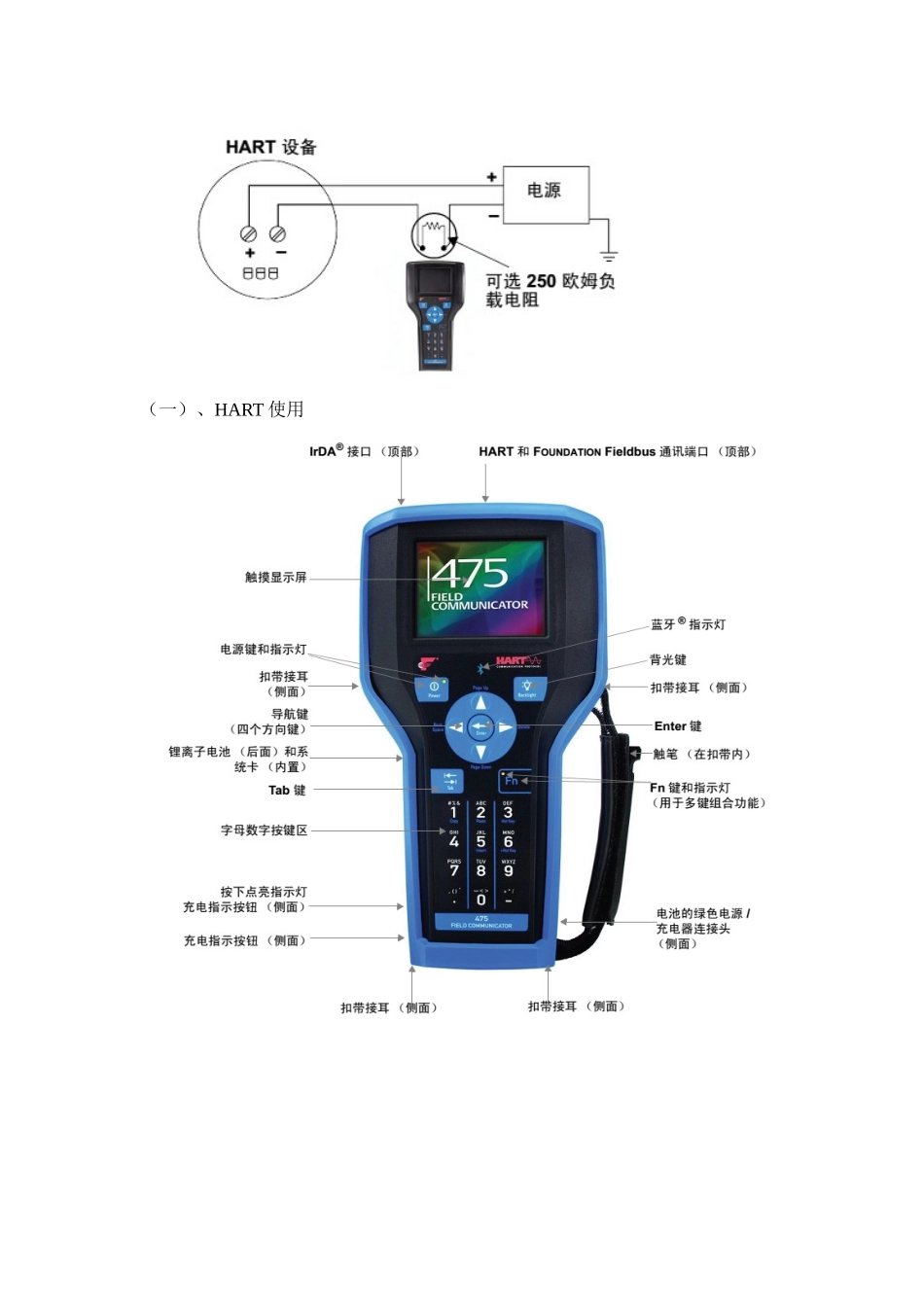

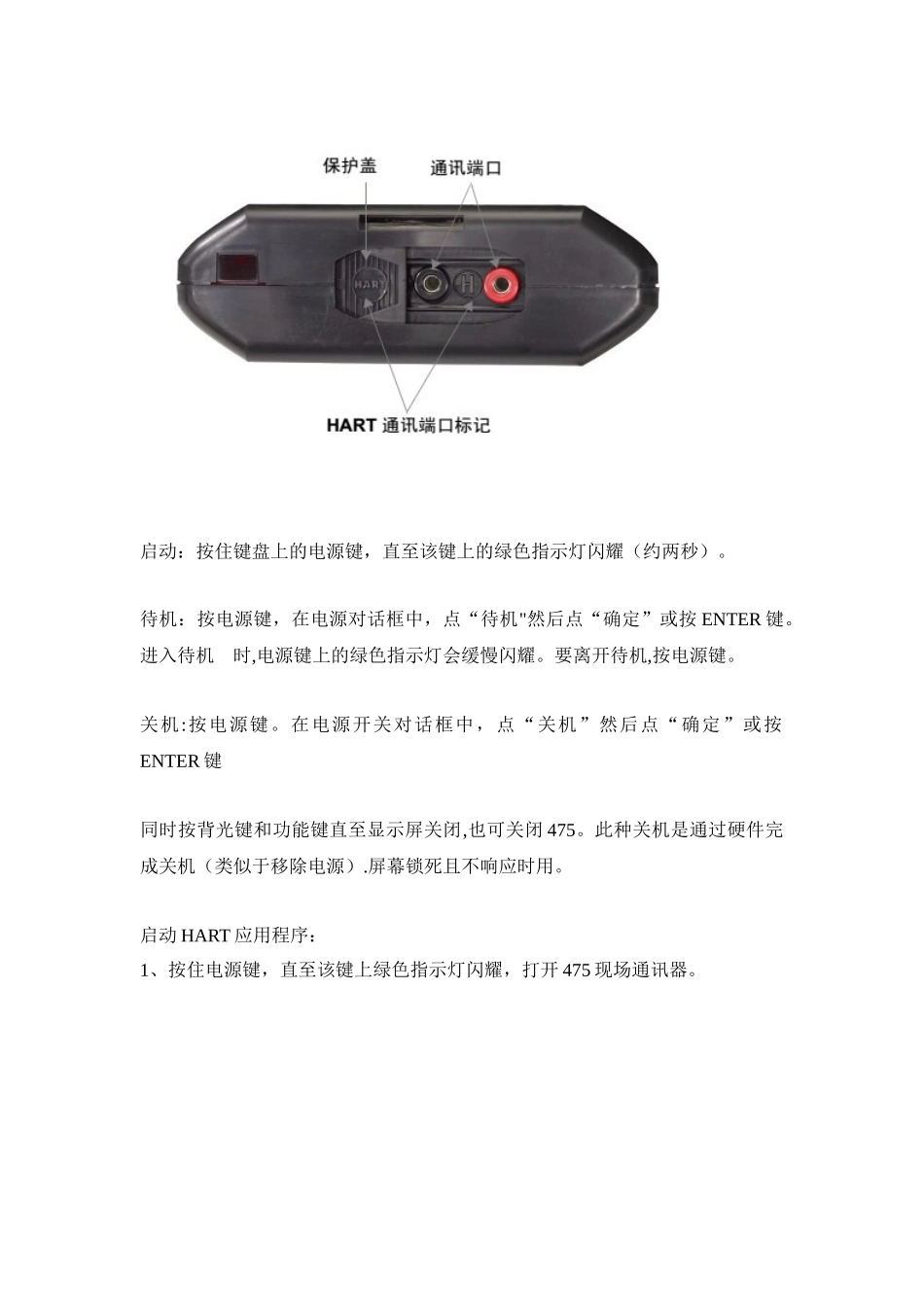

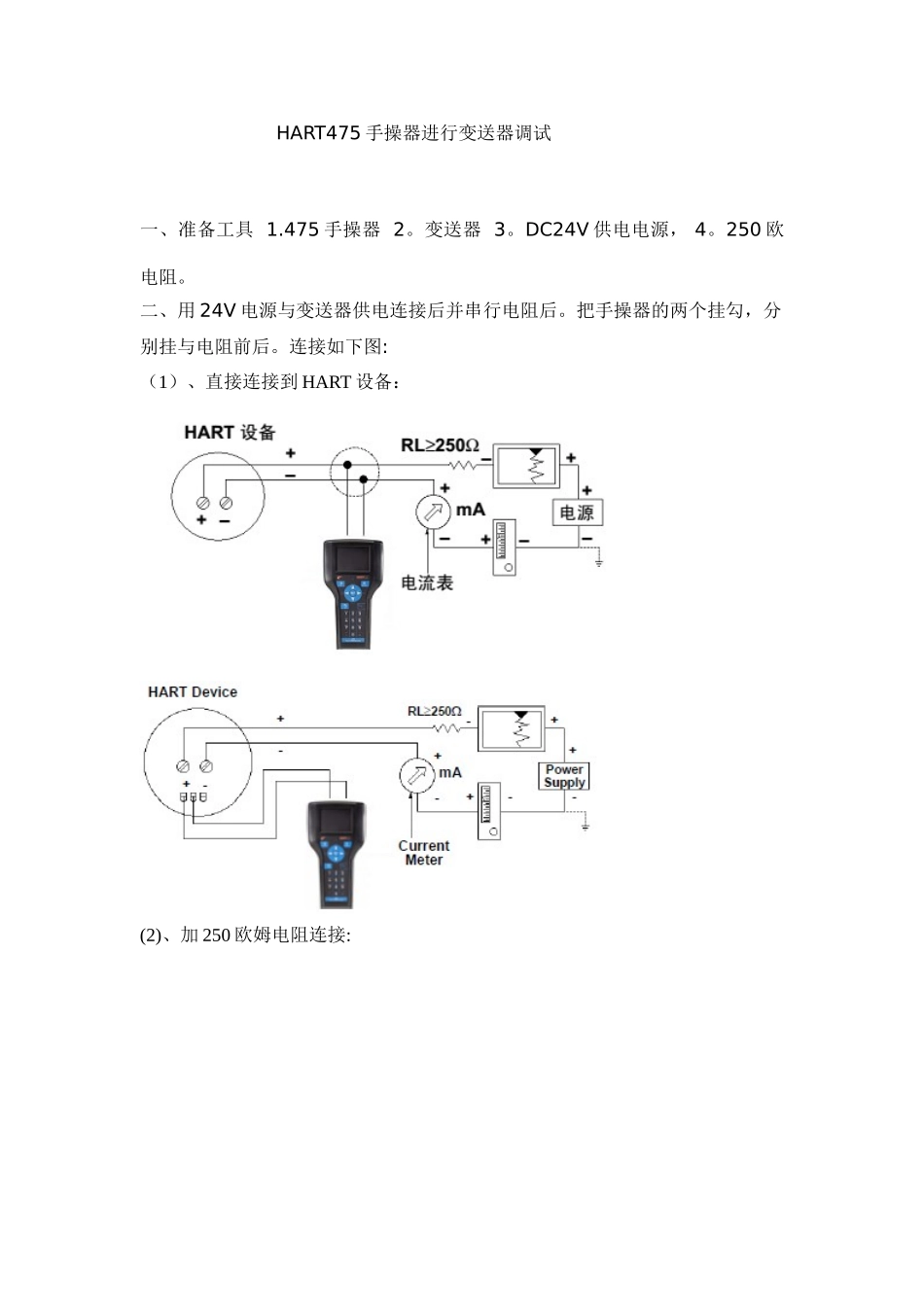

HART475 手操器进行变送器调试一、准备工具 1.475 手操器 2。变送器 3。DC24V 供电电源， 4。250 欧电阻。二、用 24V 电源与变送器供电连接后并串行电阻后。把手操器的两个挂勾，分别挂与电阻前后。连接如下图:（1）、直接连接到 HART 设备：(2)、加 250 欧姆电阻连接:（一）、HART 使用启动：按住键盘上的电源键，直至该键上的绿色指示灯闪耀（约两秒）。待机：按电源键，在电源对话框中，点“待机"然后点“确定”或按 ENTER 键。进入待机 时,电源键上的绿色指示灯会缓慢闪耀。要离开待机,按电源键。关机:按电源键。在电源开关对话框中，点“关机”然后点“确定”或按ENTER 键同时按背光键和功能键直至显示屏关闭,也可关闭 475。此种关机是通过硬件完成关机（类似于移除电源）.屏幕锁死且不响应时用。启动 HART 应用程序：1、按住电源键，直至该键上绿色指示灯闪耀，打开 475 现场通讯器。2、点击现场通讯器的主菜单。假如在线的 HART 设备与 475 已连接，则会自动显示 HART 应用程序在线菜单, 475 正与在线 HART 设备通讯连接。475 正与在线 HART 设备通讯。3、假如没连设备，则几秒后显示 HART 应用程序主菜单要返回现场通讯器主菜单,按下键盘上的向左键或点窗口上的后退箭头。出现是否退出 HART 应用程序提示时，选择是.（二）、变送器结构及设置: 组成结构：参数设置：位号：1、Device setup>2、Basic setup>1、Tag按下ＥＮＴＥＲ键,在ＨＡＲＴ智能终端中输入的数据将被确认。然后按ＳＥＮＤ（Ｆ２)，数据被发送至变送器.注意,若不按下ＳＥＮＤ（Ｆ２)键，将不会更改变送器的设置。另外，用ＨＡＲＴ智能终端设定的全部数据在电源关闭之前都存储在存储器内，故可一次将所有数据发送至变送器中。单位：1、Device setup 〉2、Basic setup> 2、Unit量程：Keypad input（键盘输入） 改变下限值、上限值将自己变更，量程保持不变。 Apply Values（通过加压提供数值) 1、Device setup >3、Basic setup〉3、Re—range〉2、Apply values 如:4mA Apply 4ma input process values输 出 模 式 ： 1 、 Device setup >3 、 Basic setup 〉 5 、 transfer function>linear/sq root阻力时间: 1、Device setup 〉3、Basic setup〉6、Damp 0.2 s、0。5 s、1 s、2 s、4 s、8 s、16 s、32s 、64s小信号切除：1、Device setup >3、Basic setup〉7、Low cut/cu...
