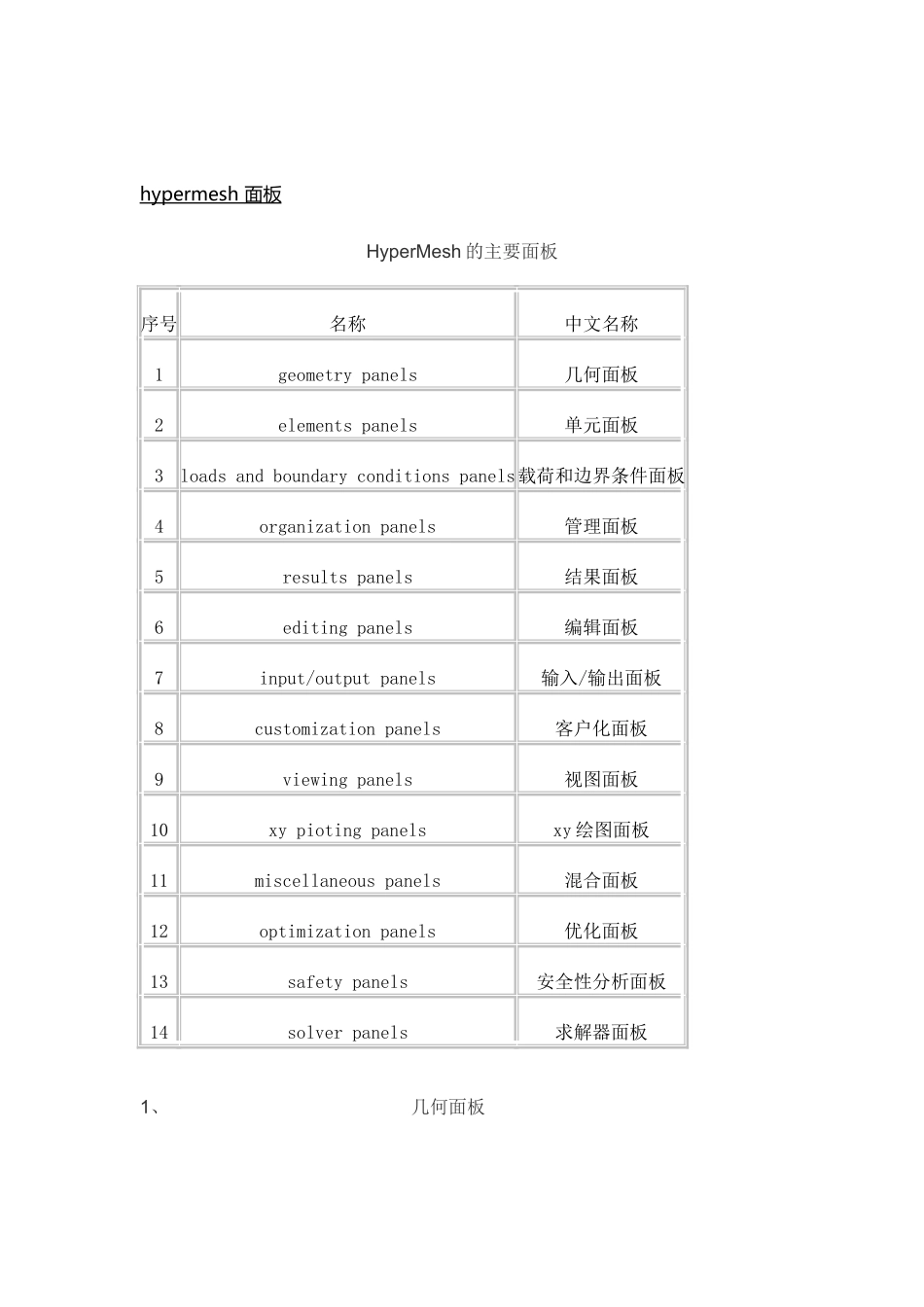

hypermesh 面板 HyperMesh 的主要面板序号名称中文名称1geometry panels几何面板2elements panels单元面板3loads and boundary conditions panels载荷和边界条件面板4organization panels管理面板5results panels结果面板6editing panels编辑面板7input/output panels输入/输出面板8customization panels客户化面板9viewing panels视图面板10xy pioting panelsxy 绘图面板11miscellaneous panels混合面板12optimization panels优化面板13safety panels安全性分析面板14solver panels求解器面板1、 几何面板选项中文名称功能解释Alignnode 对齐节点映射节点到通过两个节点的虚线上create nodes创建节点通过制定 x、y、z 坐标轴，在已有的几何图形上、线上或两个节点之间创建节点distance距离 找出两个节点之间的距离或角度node edit 节点编辑在一个平面上关联、移动或放置节点remap重映射重新映射节点到一条线上replace替代 允许用户手动消除重复节点temp nodes 临时节点增加或去掉临时节点 Nodes（节点）子面板的选项及功能选项中文名称功能解释circles圆创建圆或圆弧fillets倒角 创建或删除两条线之间的倒角intersect相交 一个平面与一个有限元模型相交、从而创建一条或多条线length长度 确定一组已选择的线的长度line edit 线编辑组合线、在一个点、一个交点、一条线或一个平面处分割线，或对线进行平滑处理lines线通过拾取节点创建线section cut截面切除通过一组线切除一个平截面tangents相切 在一个节点和线上创建切线，或在两条线之间创建切线reparam重置参数浓缩线数据以提高处理速度 Lines（线） 子面板的选项及功能选项中文名称功能解释cones圆锥面 创建一个曲面或为圆锥面、圆柱面创建网格defeature除掉特征去除曲面特征drag拖动 创建一个曲面或通过拖动节点、线或单元的方式创建网格geom cleanup几何清理包工具帮助准备划分网格的曲面几何intersect相交 一个平面与一个有限元模型相交、从而创建一条或多条线.line drag 线拖动 创建一个曲面或通过沿着一条线拖动节点、线或单元的方式创建网格planes平面 通过平面上线的界限创建一个平的曲面或创建网格ruled规则面 通过没有联系的节点或线创建一个曲面或创建网格skin蒙皮 通过一系列线的蒙皮创建一个曲面或创建网格spheres球面 创建一个球面或创建球面网格spin旋转面 通过绕某一轴旋转节点、线或单元创建一个曲面或创建网格spline...
