IC卡膜式燃气表技术手册

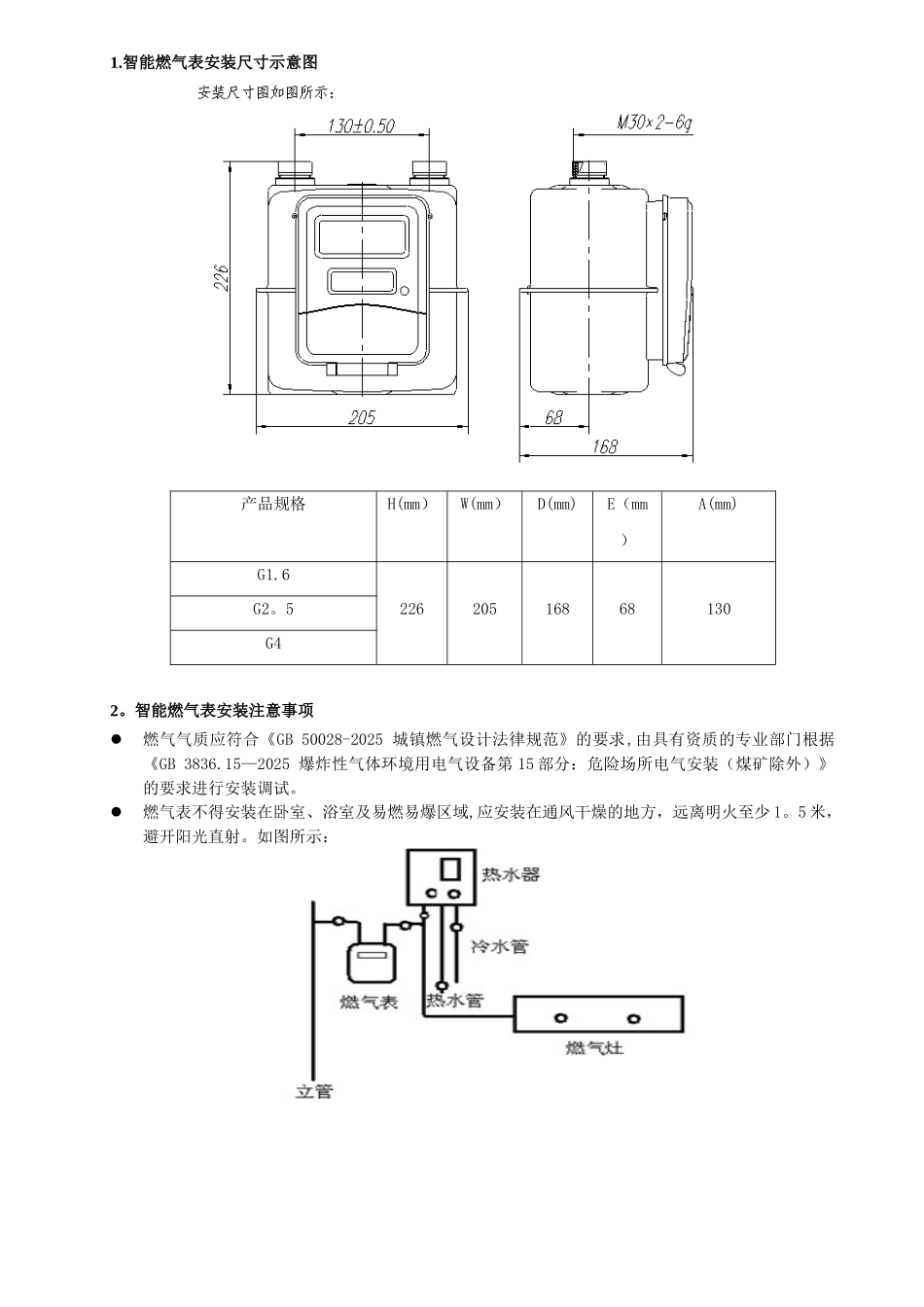

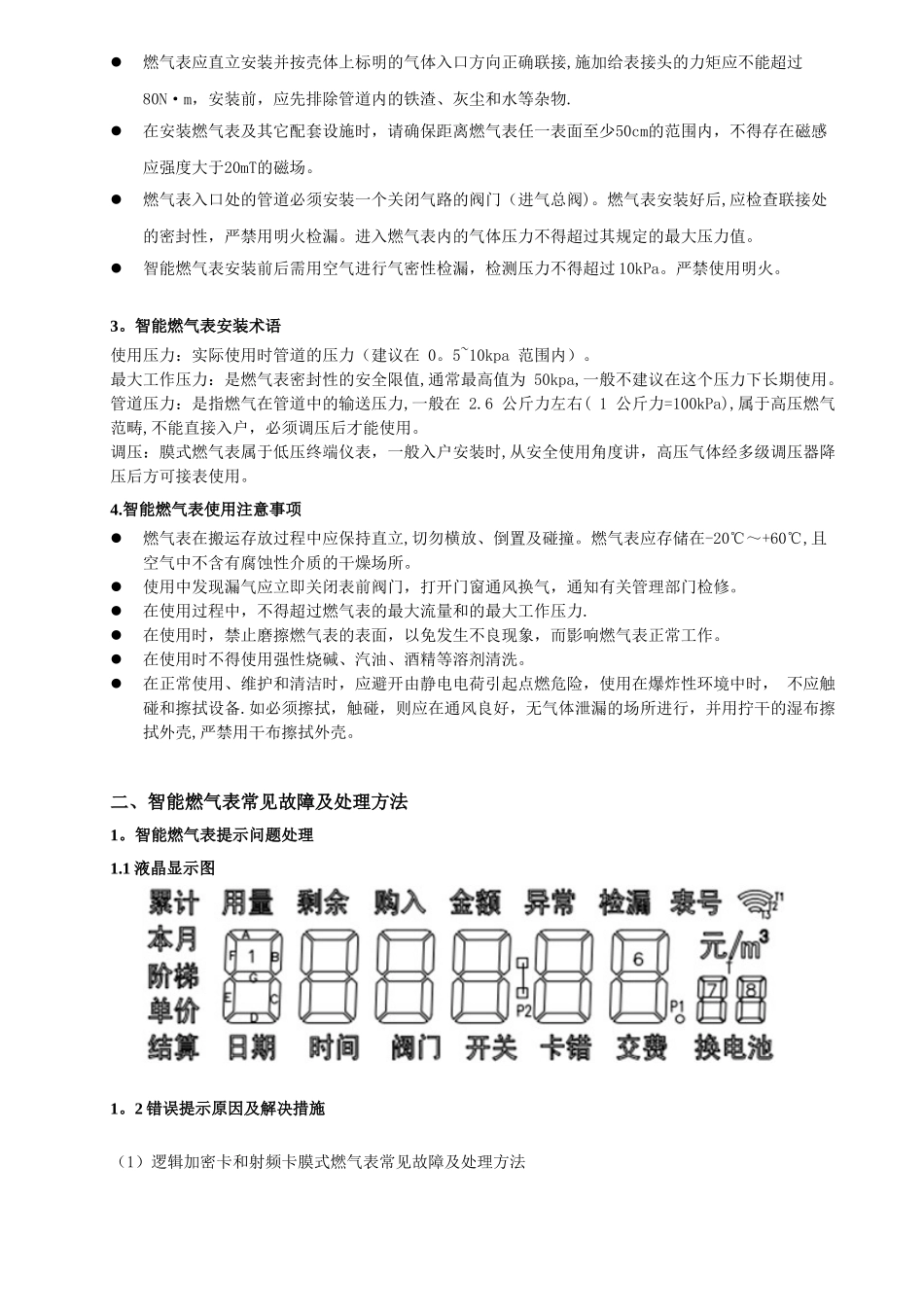

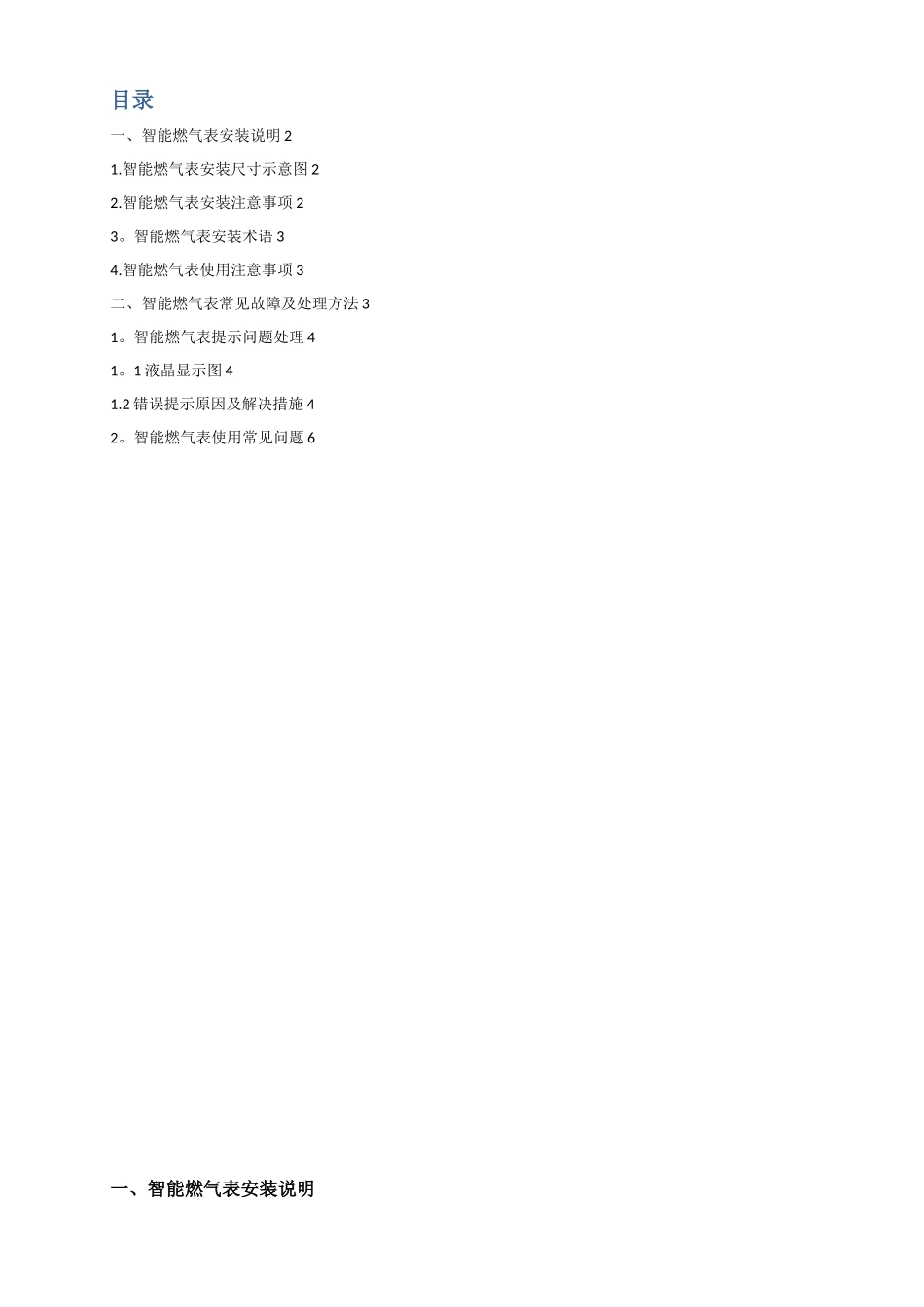

目录一、智能燃气表安装说明 21.智能燃气表安装尺寸示意图 22.智能燃气表安装注意事项 23。智能燃气表安装术语 34.智能燃气表使用注意事项 3二、智能燃气表常见故障及处理方法 31。智能燃气表提示问题处理 41。1 液晶显示图 41.2 错误提示原因及解决措施 42。智能燃气表使用常见问题 6一、智能燃气表安装说明1.智能燃气表安装尺寸示意图产品规格H(mm）W(mm）D(mm)E（mm）A(mm)G1.622620516868130G2。5G42。智能燃气表安装注意事项燃气气质应符合《GB 50028-2025 城镇燃气设计法律规范》的要求,由具有资质的专业部门根据《GB 3836.15—2025 爆炸性气体环境用电气设备第 15 部分：危险场所电气安装（煤矿除外）》的要求进行安装调试。燃气表不得安装在卧室、浴室及易燃易爆区域,应安装在通风干燥的地方，远离明火至少 1。5 米，避开阳光直射。如图所示：燃气表应直立安装并按壳体上标明的气体入口方向正确联接,施加给表接头的力矩应不能超过80N·m，安装前，应先排除管道内的铁渣、灰尘和水等杂物.在安装燃气表及其它配套设施时，请确保距离燃气表任一表面至少50cm的范围内，不得存在磁感应强度大于20mT的磁场。燃气表入口处的管道必须安装一个关闭气路的阀门（进气总阀)。燃气表安装好后,应检查联接处的密封性，严禁用明火检漏。进入燃气表内的气体压力不得超过其规定的最大压力值。智能燃气表安装前后需用空气进行气密性检漏，检测压力不得超过 10kPa。严禁使用明火。3。智能燃气表安装术语使用压力：实际使用时管道的压力（建议在 0。5~10kpa 范围内）。最大工作压力：是燃气表密封性的安全限值,通常最高值为 50kpa,一般不建议在这个压力下长期使用。管道压力：是指燃气在管道中的输送压力,一般在 2.6 公斤力左右( 1 公斤力=100kPa),属于高压燃气范畴,不能直接入户，必须调压后才能使用。调压：膜式燃气表属于低压终端仪表，一般入户安装时,从安全使用角度讲，高压气体经多级调压器降压后方可接表使用。4.智能燃气表使用注意事项燃气表在搬运存放过程中应保持直立,切勿横放、倒置及碰撞。燃气表应存储在-20℃～+60℃,且空气中不含有腐蚀性介质的干燥场所。使用中发现漏气应立即关闭表前阀门，打开门窗通风换气，通知有关管理部门检修。在使用过程中，不得超过燃气表的最大流量和的最大工作压力.在使用时，禁止磨擦燃气表的表面，以免发生不良现象，而影响燃气表正常工作。在使用时不得使用强性...
