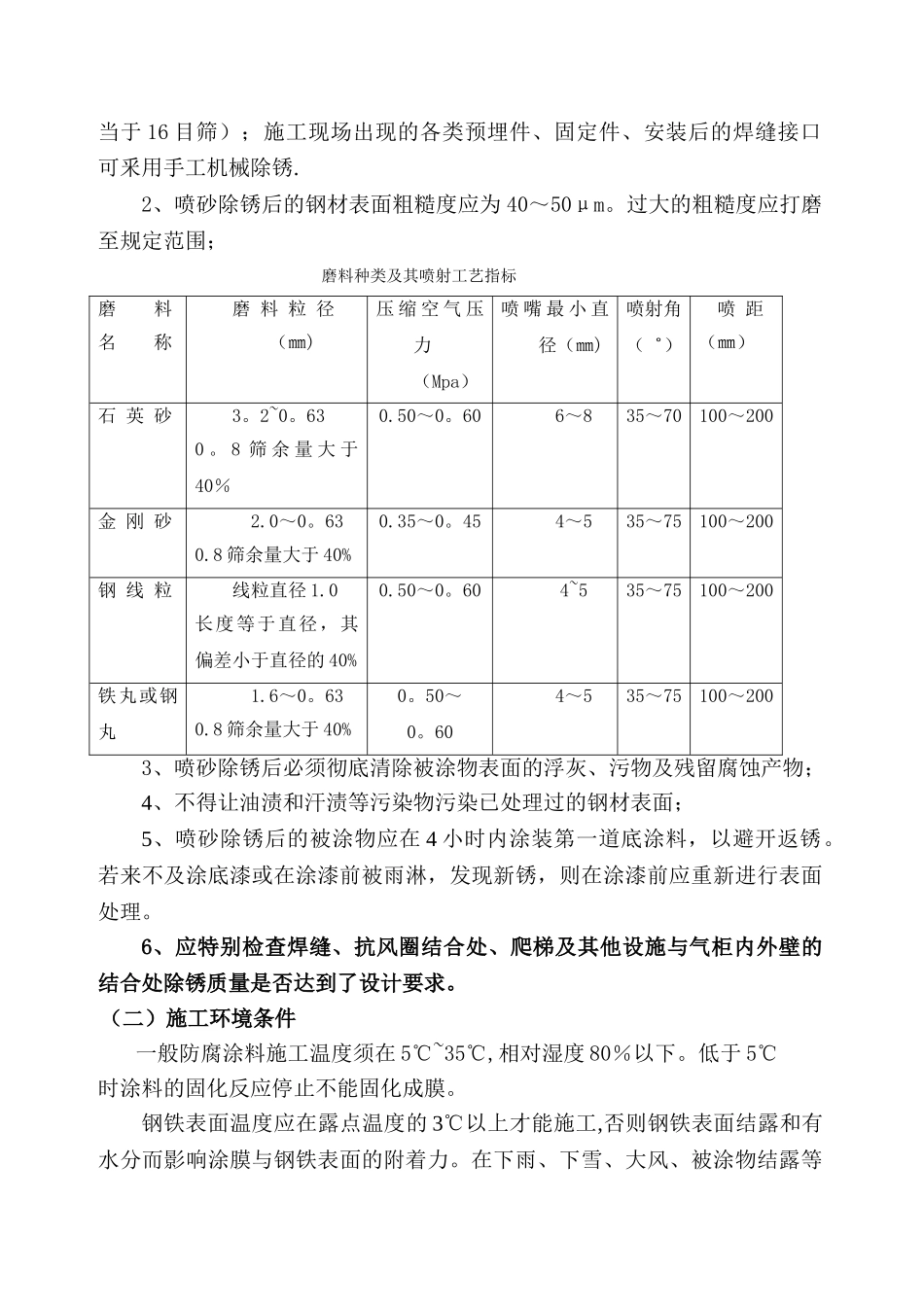

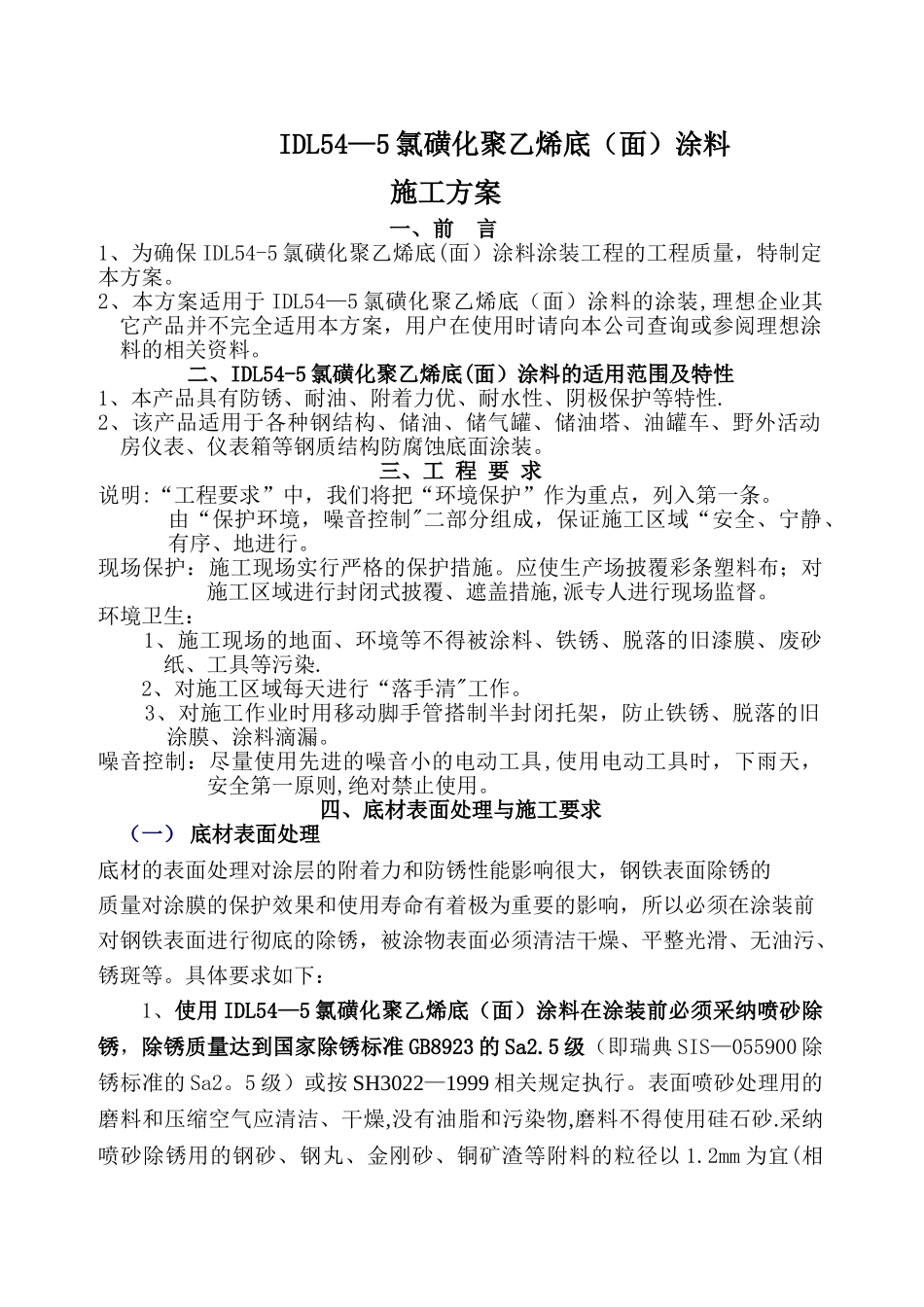

IDL54—5 氯磺化聚乙烯底（面）涂料施工方案一、前 言1、为确保 IDL54-5 氯磺化聚乙烯底(面）涂料涂装工程的工程质量，特制定本方案。2、本方案适用于 IDL54—5 氯磺化聚乙烯底（面）涂料的涂装,理想企业其它产品并不完全适用本方案，用户在使用时请向本公司查询或参阅理想涂料的相关资料。二、IDL54-5 氯磺化聚乙烯底(面）涂料的适用范围及特性1、本产品具有防锈、耐油、附着力优、耐水性、阴极保护等特性.2、该产品适用于各种钢结构、储油、储气罐、储油塔、油罐车、野外活动房仪表、仪表箱等钢质结构防腐蚀底面涂装。三、工 程 要 求说明:“工程要求”中，我们将把“环境保护”作为重点，列入第一条。由“保护环境，噪音控制"二部分组成，保证施工区域“安全、宁静、有序、地进行。现场保护：施工现场实行严格的保护措施。应使生产场披覆彩条塑料布；对施工区域进行封闭式披覆、遮盖措施,派专人进行现场监督。环境卫生： 1、施工现场的地面、环境等不得被涂料、铁锈、脱落的旧漆膜、废砂纸、工具等污染. 2、对施工区域每天进行“落手清"工作。3、对施工作业时用移动脚手管搭制半封闭托架，防止铁锈、脱落的旧涂膜、涂料滴漏。噪音控制：尽量使用先进的噪音小的电动工具,使用电动工具时，下雨天，安全第一原则,绝对禁止使用。四、底材表面处理与施工要求（一） 底材表面处理底材的表面处理对涂层的附着力和防锈性能影响很大，钢铁表面除锈的质量对涂膜的保护效果和使用寿命有着极为重要的影响，所以必须在涂装前对钢铁表面进行彻底的除锈，被涂物表面必须清洁干燥、平整光滑、无油污、锈斑等。具体要求如下：1、使用 IDL54—5 氯磺化聚乙烯底（面）涂料在涂装前必须采纳喷砂除锈，除锈质量达到国家除锈标准 GB8923 的 Sa2.5 级（即瑞典 SIS—055900 除锈标准的 Sa2。5 级）或按 SH3022—1999 相关规定执行。表面喷砂处理用的磨料和压缩空气应清洁、干燥,没有油脂和污染物,磨料不得使用硅石砂.采纳喷砂除锈用的钢砂、钢丸、金刚砂、铜矿渣等附料的粒径以 1.2mm 为宜(相当于 16 目筛）；施工现场出现的各类预埋件、固定件、安装后的焊缝接口可釆用手工机械除锈.2、喷砂除锈后的钢材表面粗糙度应为 40～50μm。过大的粗糙度应打磨至规定范围；磨料种类及其喷射工艺指标磨 料 名 称磨 料 粒 径（㎜)压 缩 空 气 压力（Mpa）喷 嘴 最 小 直径（㎜)喷射角（゜）喷 距（㎜）石 英 砂3。2~0。630 。 8...
