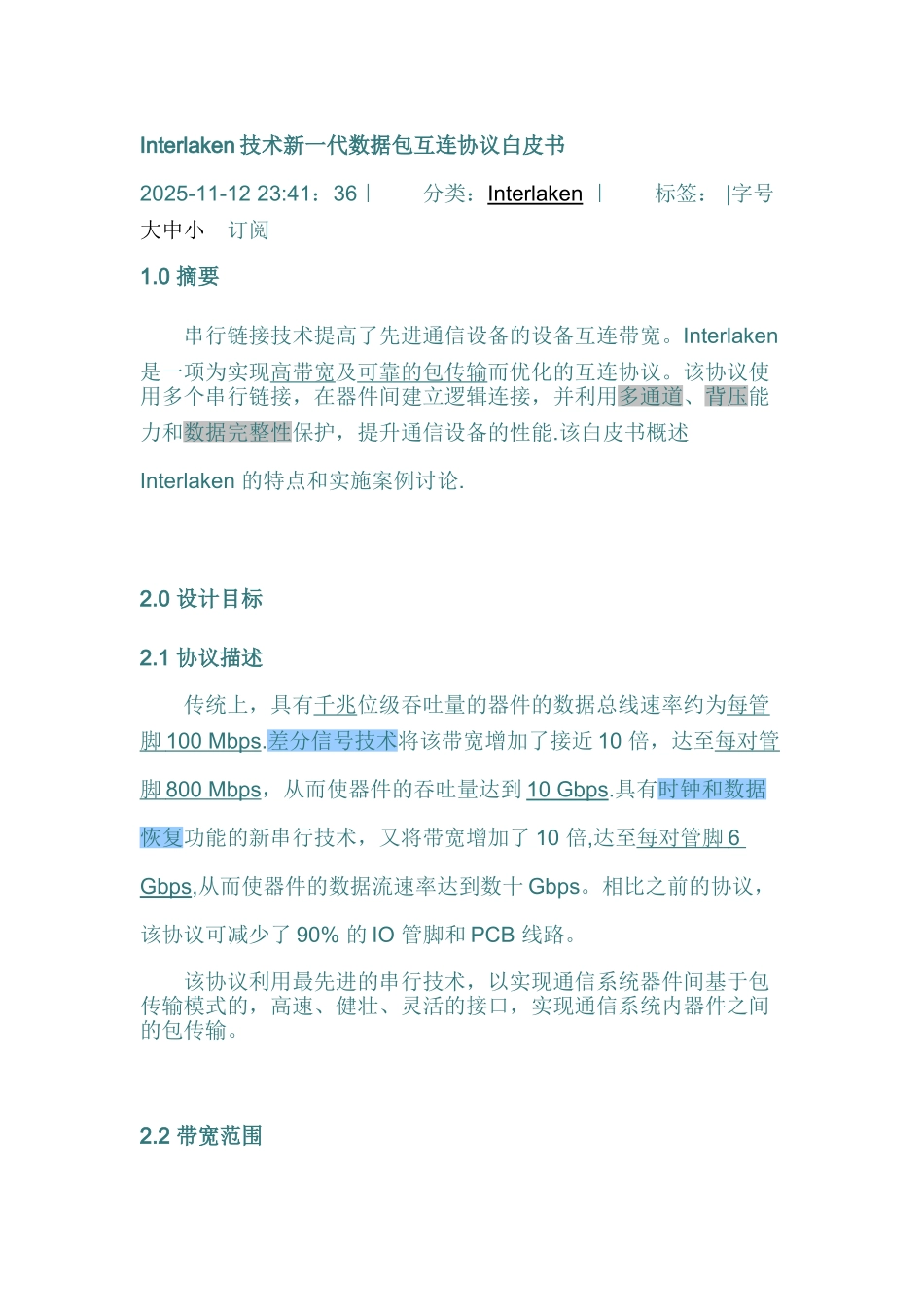

Interlaken 技术新一代数据包互连协议白皮书 2025-11-12 23:41：36｜ 分类：Interlaken ｜ 标签： |字号大中小 订阅1.0 摘要 串行链接技术提高了先进通信设备的设备互连带宽。Interlaken 是一项为实现高带宽及可靠的包传输而优化的互连协议。该协议使用多个串行链接，在器件间建立逻辑连接，并利用多通道、背压能力和数据完整性保护，提升通信设备的性能.该白皮书概述Interlaken 的特点和实施案例讨论. 2.0 设计目标2.1 协议描述 传统上，具有千兆位级吞吐量的器件的数据总线速率约为每管脚 100 Mbps .差分信号技术将该带宽增加了接近 10 倍，达至每对管脚 800 Mbps ，从而使器件的吞吐量达到 10 Gbps.具有时钟和数据恢复功能的新串行技术，又将带宽增加了 10 倍,达至每对管脚 6 Gbps,从而使器件的数据流速率达到数十 Gbps。相比之前的协议，该协议可减少了 90% 的 IO 管脚和 PCB 线路。 该协议利用最先进的串行技术，以实现通信系统器件间基于包传输模式的，高速、健壮、灵活的接口，实现通信系统内器件之间的包传输。 2.2 带宽范围Interlaken 不存在固有上限，但主要用于 10 Gbps 至 100 Gbps 的连 接。如此宽的带宽范围，令该协议可适用于多项应用，并允许后向兼容多代设备。Interlaken 适用于在以下设备中实施：具有多个 10 Gbps 端口的 MAC、OC-768 SONET framer、下一代 100 Gb 以太网集成电路和 100 Gbps switch fabric 与包处理器. 2.3 扩展性Interlaken 具有在不同数量的通道上运行的能力，从而可实现其扩展性。以下两个参数决定了连接带宽的大小：1。 接口的串行通道数量Interlaken 接口可使用 任意数量的串行链接（或“通道”） 。 有效带宽与通道数量直接相关.例如，如图 1 所示,当按相同的单通道速度运行时， 8-通道接口可承载的有效载荷是 4 通道接口的两倍. 2。 各通道的频率 有效带宽还与各通道比特率直接成比例。例如，若通道数相同, 3。125 Gbps 端口可承载 6.25 Gbps 端口一半的有效载荷。 由于可通过增加 通道数量 或 单通道比特率 提高带宽 ， Interlaken 是一个非常易于扩展的接口。例如，如图 2 所示，容量为 40 Gbps 的 IC 可使用 8 通道与其它的 40 Gbps IC 连接，使用 4 通道与 20 Gbps IC 连接，以及使用 2 通道与 10 Gbps 设备连接。因此，不同容量的 IC 可实现互操作，从而实现后向兼容。...
