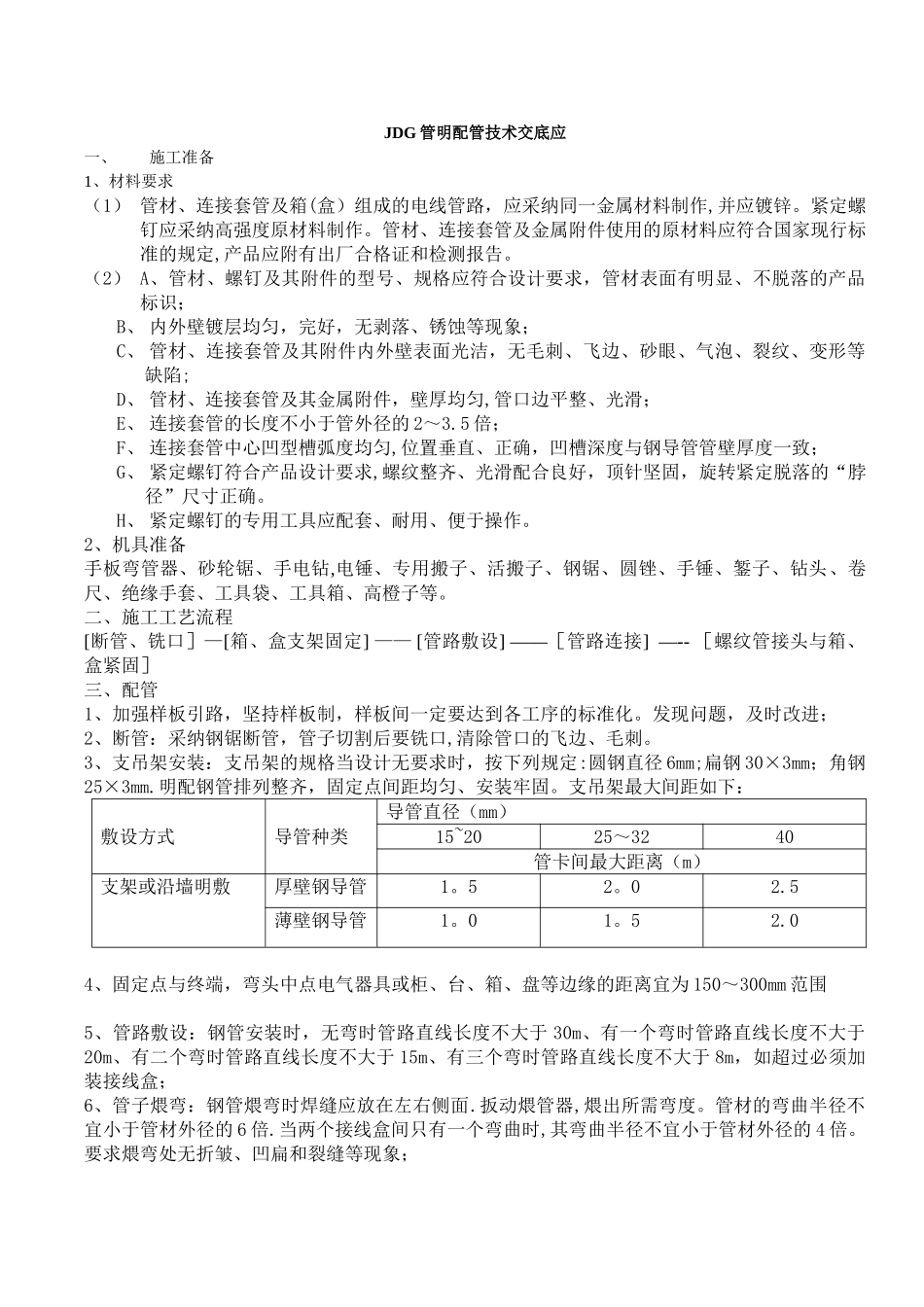

JDG管明配管技术交底

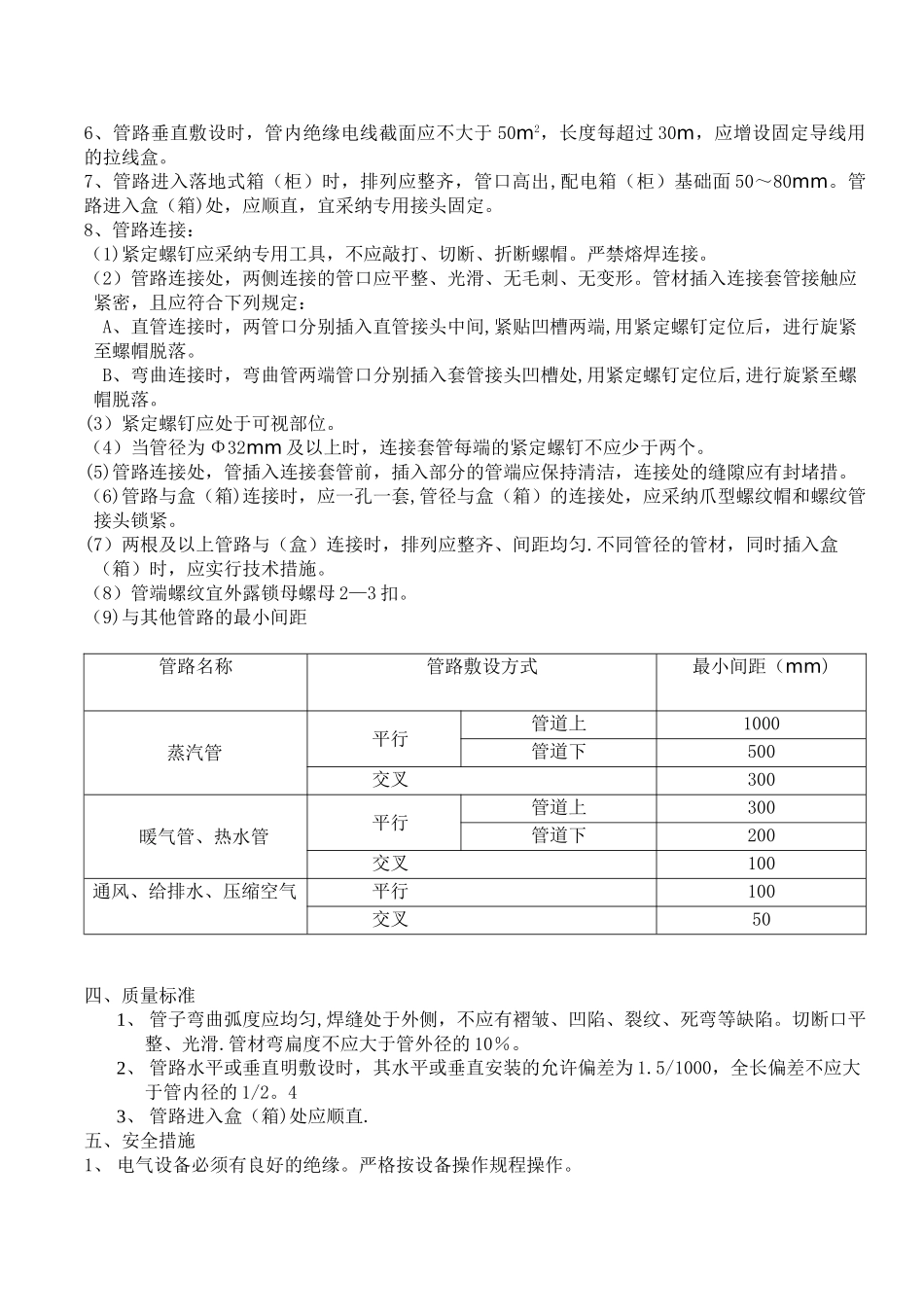

JDG 管明配管技术交底应一、施工准备1、材料要求（1） 管材、连接套管及箱(盒）组成的电线管路，应采纳同一金属材料制作,并应镀锌。紧定螺钉应采纳高强度原材料制作。管材、连接套管及金属附件使用的原材料应符合国家现行标准的规定,产品应附有出厂合格证和检测报告。（2） A、管材、螺钉及其附件的型号、规格应符合设计要求，管材表面有明显、不脱落的产品标识；B、 内外壁镀层均匀，完好，无剥落、锈蚀等现象；C、 管材、连接套管及其附件内外壁表面光洁，无毛刺、飞边、砂眼、气泡、裂纹、变形等缺陷;D、 管材、连接套管及其金属附件，壁厚均匀,管口边平整、光滑；E、 连接套管的长度不小于管外径的 2～3.5 倍；F、 连接套管中心凹型槽弧度均匀,位置垂直、正确，凹槽深度与钢导管管壁厚度一致；G、 紧定螺钉符合产品设计要求,螺纹整齐、光滑配合良好，顶针坚固，旋转紧定脱落的“脖径”尺寸正确。H、 紧定螺钉的专用工具应配套、耐用、便于操作。2、机具准备手板弯管器、砂轮锯、手电钻,电锤、专用搬子、活搬子、钢锯、圆锉、手锤、錾子、钻头、卷尺、绝缘手套、工具袋、工具箱、高橙子等。二、施工工艺流程[断管、铣口］—[箱、盒支架固定] —— [管路敷设] ——［管路连接] —-- ［螺纹管接头与箱、盒紧固］ 三、配管1、加强样板引路，坚持样板制，样板间一定要达到各工序的标准化。发现问题，及时改进；2、断管：采纳钢锯断管，管子切割后要铣口,清除管口的飞边、毛刺。3、支吊架安装：支吊架的规格当设计无要求时，按下列规定:圆钢直径 6mm;扁钢 30×3mm；角钢25×3mm.明配钢管排列整齐，固定点间距均匀、安装牢固。支吊架最大间距如下：敷设方式导管种类导管直径（mm）15~2025～3240管卡间最大距离（m）支架或沿墙明敷厚壁钢导管1。52。02.5薄壁钢导管1。01。52.04、固定点与终端，弯头中点电气器具或柜、台、箱、盘等边缘的距离宜为 150～300mm 范围5、管路敷设：钢管安装时，无弯时管路直线长度不大于 30m、有一个弯时管路直线长度不大于20m、有二个弯时管路直线长度不大于 15m、有三个弯时管路直线长度不大于 8m，如超过必须加装接线盒；6、管子煨弯：钢管煨弯时焊缝应放在左右侧面.扳动煨管器,煨出所需弯度。管材的弯曲半径不宜小于管材外径的 6 倍.当两个接线盒间只有一个弯曲时,其弯曲半径不宜小于管材外径的 4 倍。要求煨弯处无折皱、凹扁和裂缝等现象；6、管路垂直敷设时，管内绝缘电线截面应不大于...
