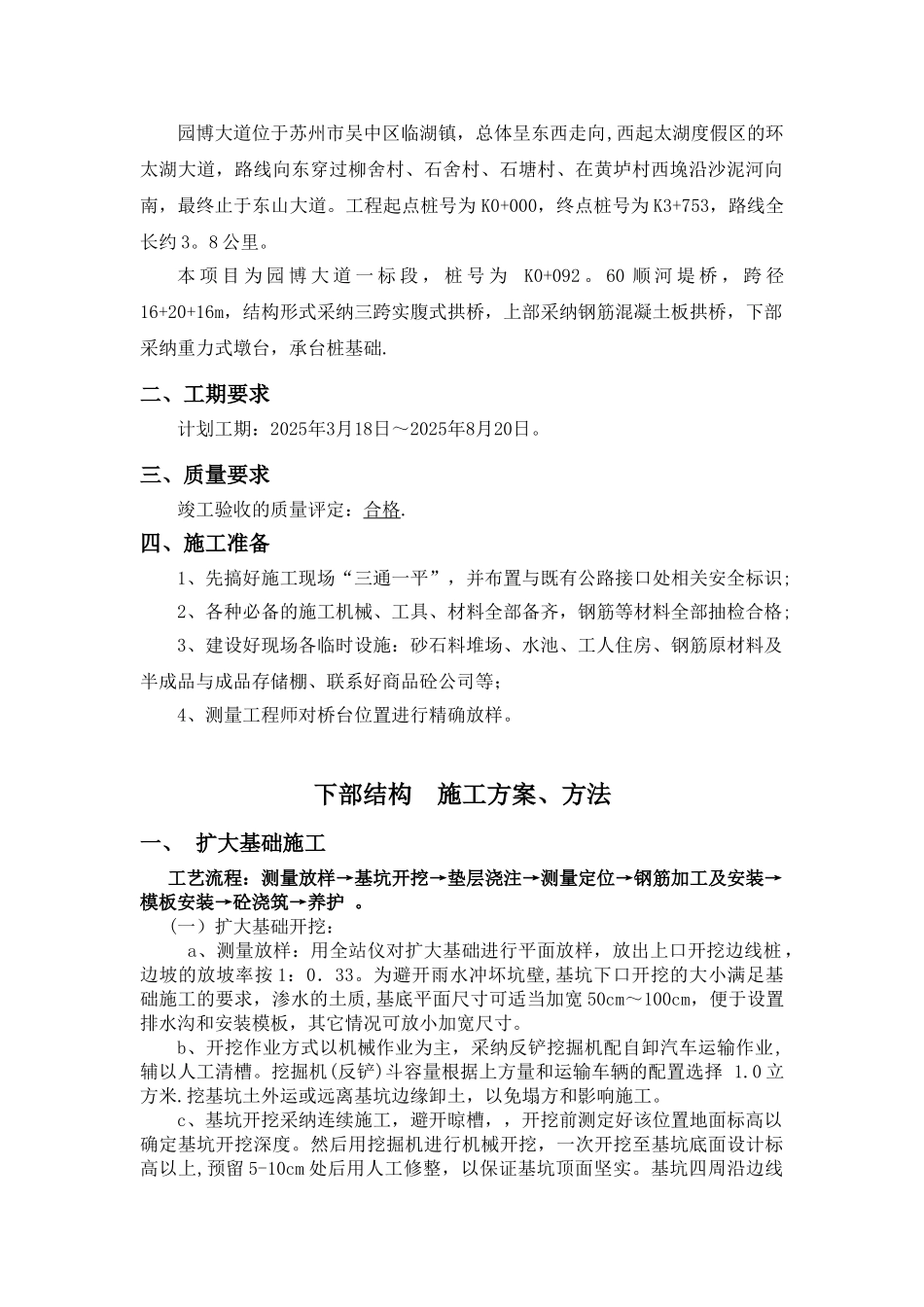

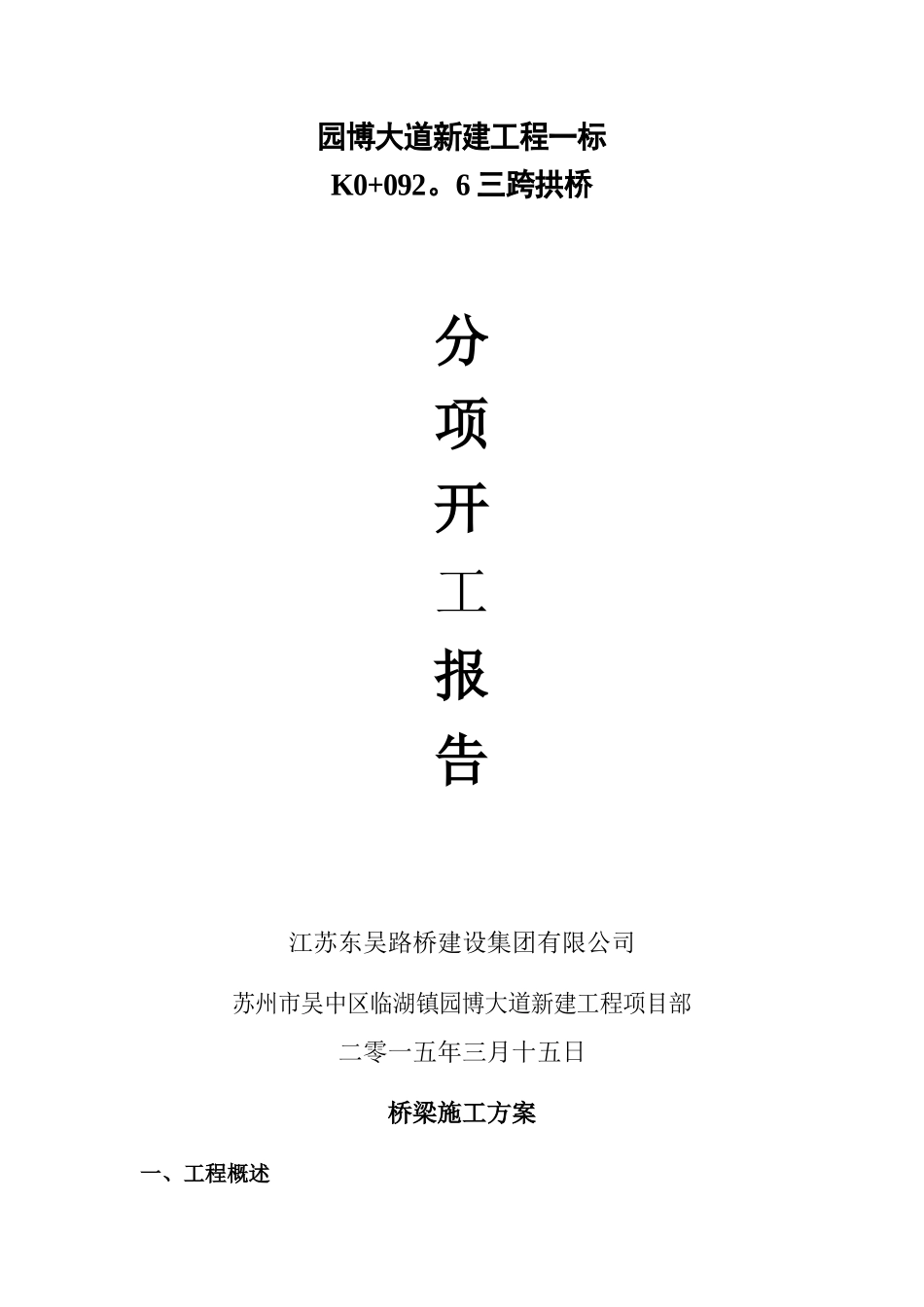

园博大道新建工程一标K0+092。6 三跨拱桥分项开工报告江苏东吴路桥建设集团有限公司苏州市吴中区临湖镇园博大道新建工程项目部二零一五年三月十五日桥梁施工方案 一、工程概述园博大道位于苏州市吴中区临湖镇，总体呈东西走向,西起太湖度假区的环太湖大道，路线向东穿过柳舍村、石舍村、石塘村、在黄垆村西堍沿沙泥河向南，最终止于东山大道。工程起点桩号为 K0+000，终点桩号为 K3+753，路线全长约 3。8 公里。本 项 目 为 园 博 大 道 一 标 段 ， 桩 号 为 K0+092 。 60 顺 河 堤 桥 ， 跨 径16+20+16m，结构形式采纳三跨实腹式拱桥，上部采纳钢筋混凝土板拱桥，下部采纳重力式墩台，承台桩基础.二、工期要求计划工期：2025年3月18日～2025年8月20日。三、质量要求竣工验收的质量评定：合格.四、施工准备1、先搞好施工现场“三通一平”，并布置与既有公路接口处相关安全标识;2、各种必备的施工机械、工具、材料全部备齐，钢筋等材料全部抽检合格;3、建设好现场各临时设施：砂石料堆场、水池、工人住房、钢筋原材料及半成品与成品存储棚、联系好商品砼公司等；4、测量工程师对桥台位置进行精确放样。下部结构 施工方案、方法一、 扩大基础施工工艺流程：测量放样→基坑开挖→垫层浇注→测量定位→钢筋加工及安装→模板安装→砼浇筑→养护 。 (一）扩大基础开挖： a、测量放样：用全站仪对扩大基础进行平面放样，放出上口开挖边线桩 ，边坡的放坡率按 1：0．33。为避开雨水冲坏坑壁,基坑下口开挖的大小满足基础施工的要求，渗水的土质,基底平面尺寸可适当加宽 50cm～100cm，便于设置排水沟和安装模板，其它情况可放小加宽尺寸。 b、开挖作业方式以机械作业为主，采纳反铲挖掘机配自卸汽车运输作业,辅以人工清槽。挖掘机(反铲)斗容量根据上方量和运输车辆的配置选择 1.0 立方米.挖基坑土外运或远离基坑边缘卸土，以免塌方和影响施工。c、基坑开挖采纳连续施工，避开晾槽，，开挖前测定好该位置地面标高以确定基坑开挖深度。然后用挖掘机进行机械开挖，一次开挖至基坑底面设计标高以上,预留 5-10cm 处后用人工修整，以保证基坑顶面坚实。基坑四周沿边线开挖集排水沟,在一角上开挖集水井，以便及时排除基坑积水。d、验槽完毕后立即浇注 10cm、C15 砼垫层。e、等垫层强度达到 75%强度后，用全站仪对扩大基础进行平面放样.先在控制网中利用极坐标放出扩大基础轴线，在垫层上用墨线弹出扩大基础的平面位...
