KXJ127矿用隔爆兼本安型控制箱使用说明书

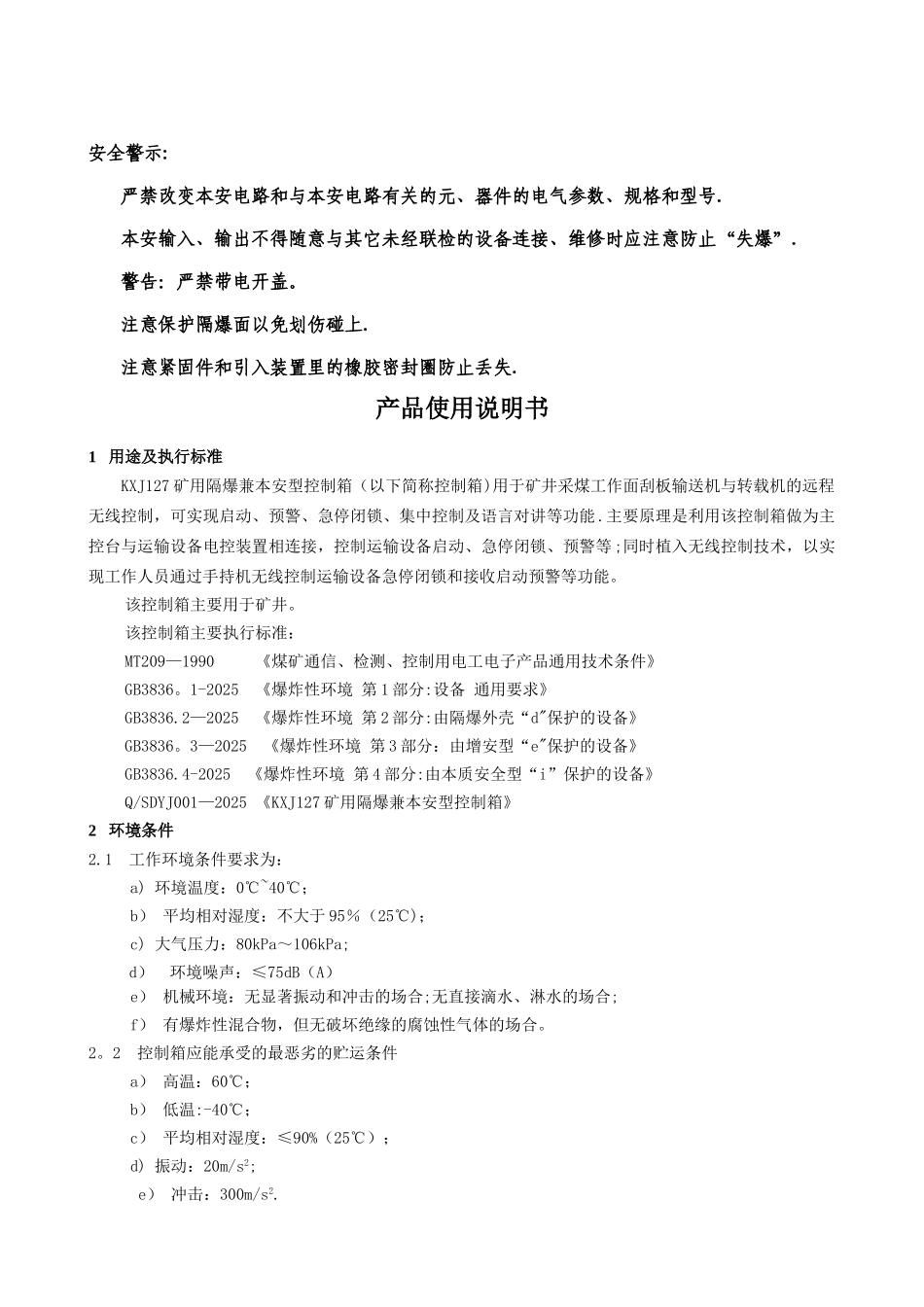

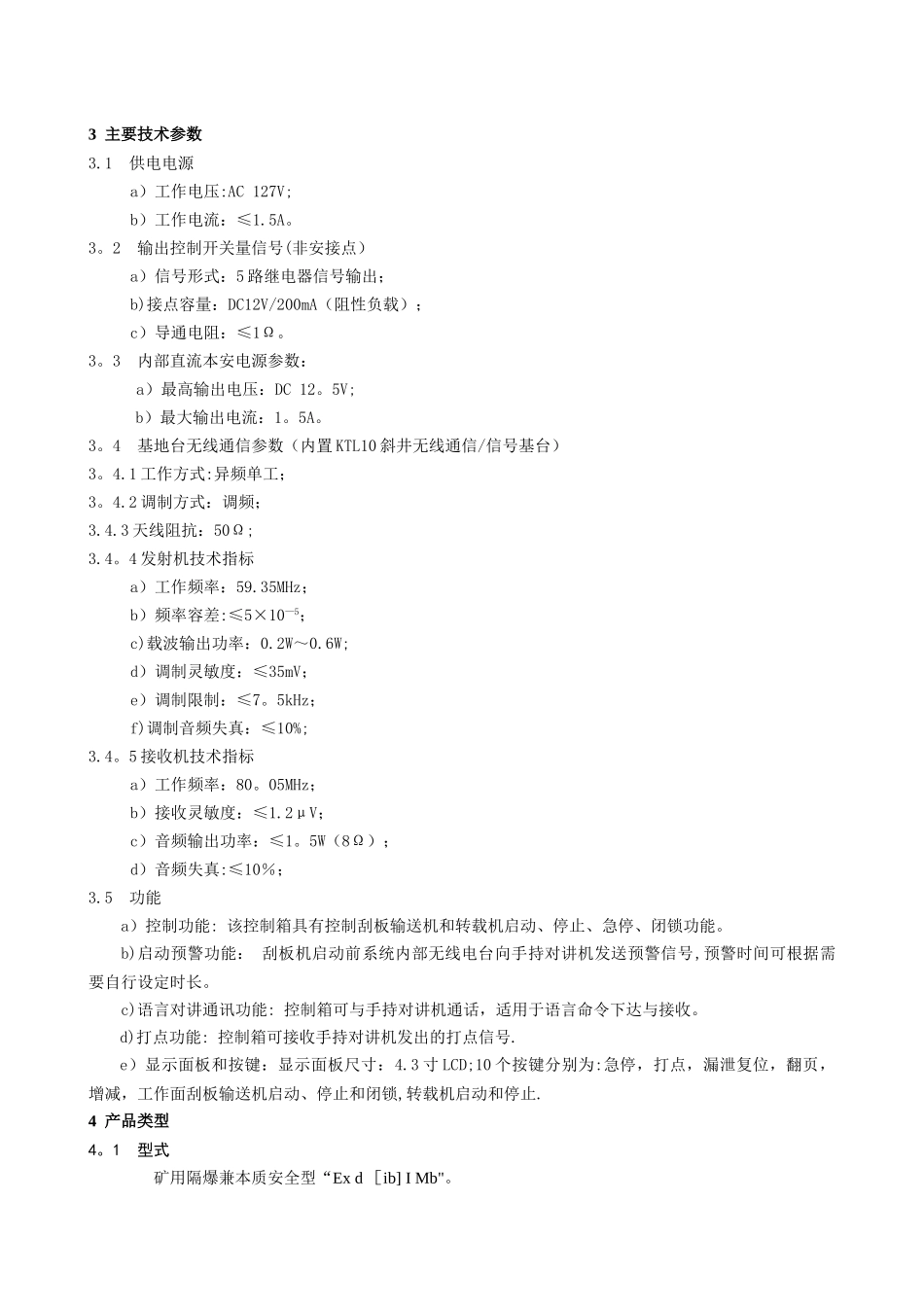

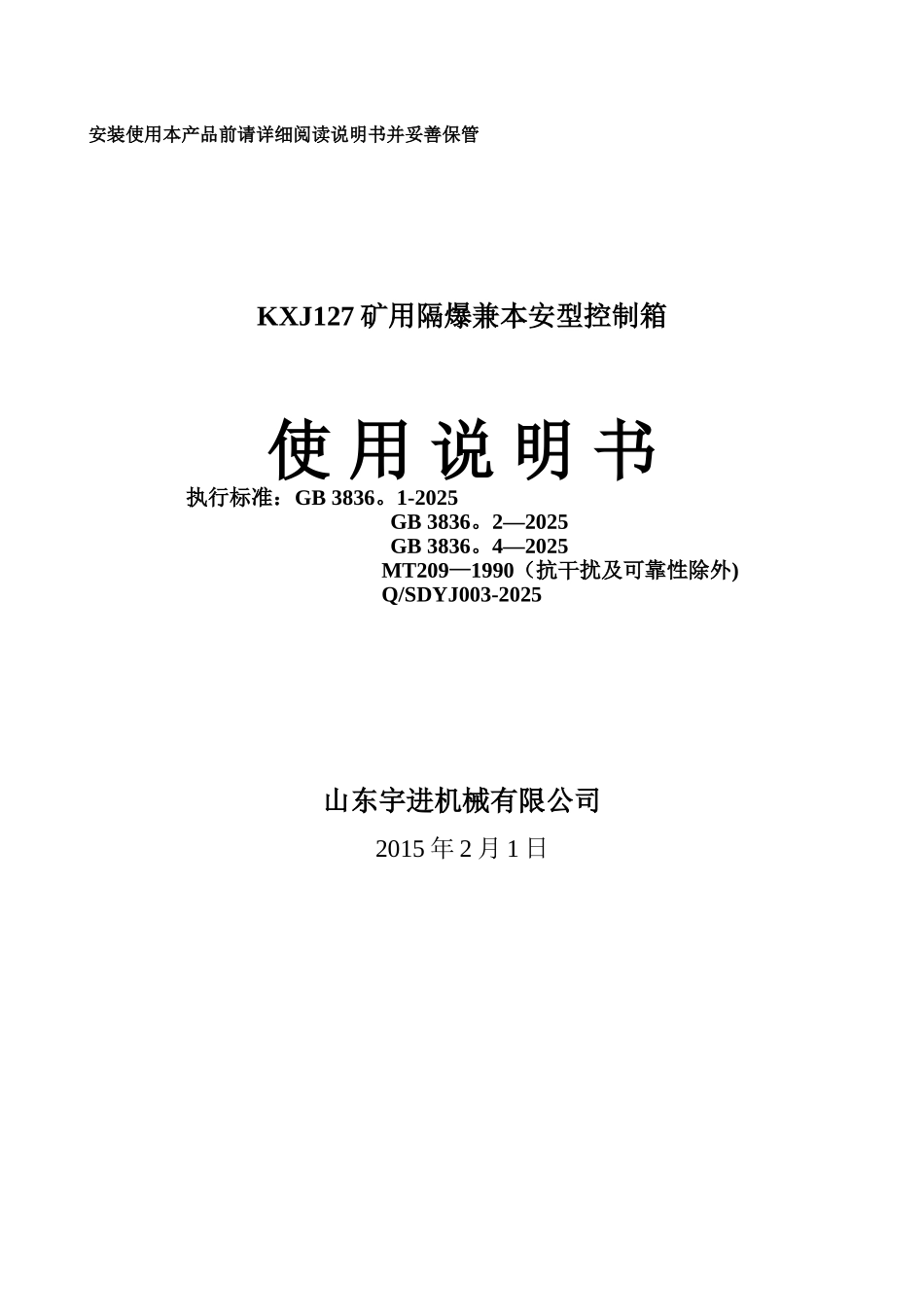

安装使用本产品前请详细阅读说明书并妥善保管KXJ127 矿用隔爆兼本安型控制箱使 用 说 明 书 执行标准：GB 3836。1-2025GB 3836。2—2025GB 3836。4—2025 MT209—1990（抗干扰及可靠性除外) Q/SDYJ003-2025山东宇进机械有限公司2015 年 2 月 1 日安全警示:严禁改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号.本安输入、输出不得随意与其它未经联检的设备连接、维修时应注意防止“失爆”.警告：严禁带电开盖。注意保护隔爆面以免划伤碰上.注意紧固件和引入装置里的橡胶密封圈防止丢失.产品使用说明书1 用途及执行标准 KXJ127 矿用隔爆兼本安型控制箱（以下简称控制箱)用于矿井采煤工作面刮板输送机与转载机的远程无线控制，可实现启动、预警、急停闭锁、集中控制及语言对讲等功能 .主要原理是利用该控制箱做为主控台与运输设备电控装置相连接，控制运输设备启动、急停闭锁、预警等 ;同时植入无线控制技术，以实现工作人员通过手持机无线控制运输设备急停闭锁和接收启动预警等功能。该控制箱主要用于矿井。该控制箱主要执行标准：MT209—1990 《煤矿通信、检测、控制用电工电子产品通用技术条件》GB3836。1-2025 《爆炸性环境 第 1 部分:设备 通用要求》GB3836.2—2025 《爆炸性环境 第 2 部分:由隔爆外壳“d"保护的设备》GB3836。3—2025 《爆炸性环境 第 3 部分：由增安型“e"保护的设备》GB3836.4-2025 《爆炸性环境 第 4 部分:由本质安全型“i”保护的设备》Q/SDYJ001—2025 《KXJ127 矿用隔爆兼本安型控制箱》2 环境条件2.1 工作环境条件要求为：a) 环境温度：0℃~40℃；b） 平均相对湿度：不大于 95％（25℃)；c) 大气压力：80kPa～106kPa;d） 环境噪声：≤75dB（A）e） 机械环境：无显著振动和冲击的场合;无直接滴水、淋水的场合;f） 有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。2。2 控制箱应能承受的最恶劣的贮运条件a） 高温：60℃；b） 低温:-40℃；c） 平均相对湿度：≤90%（25℃）；d) 振动：20m/s2; e） 冲击：300m/s2.3 主要技术参数3.1 供电电源a）工作电压:AC 127V;b）工作电流：≤1.5A。3。2 输出控制开关量信号(非安接点）a）信号形式：5 路继电器信号输出；b)接点容量：DC12V/200mA（阻性负载）；c）导通电阻：≤1Ω。3。3 内部直流本安电源参数： a）最高输出电压：DC 12。5V;b）最大输出电流：1。5A。3。4 基地台无线通信参数（内置...
