KXJ1-127矿用隔爆兼本安型控制箱使用说明书

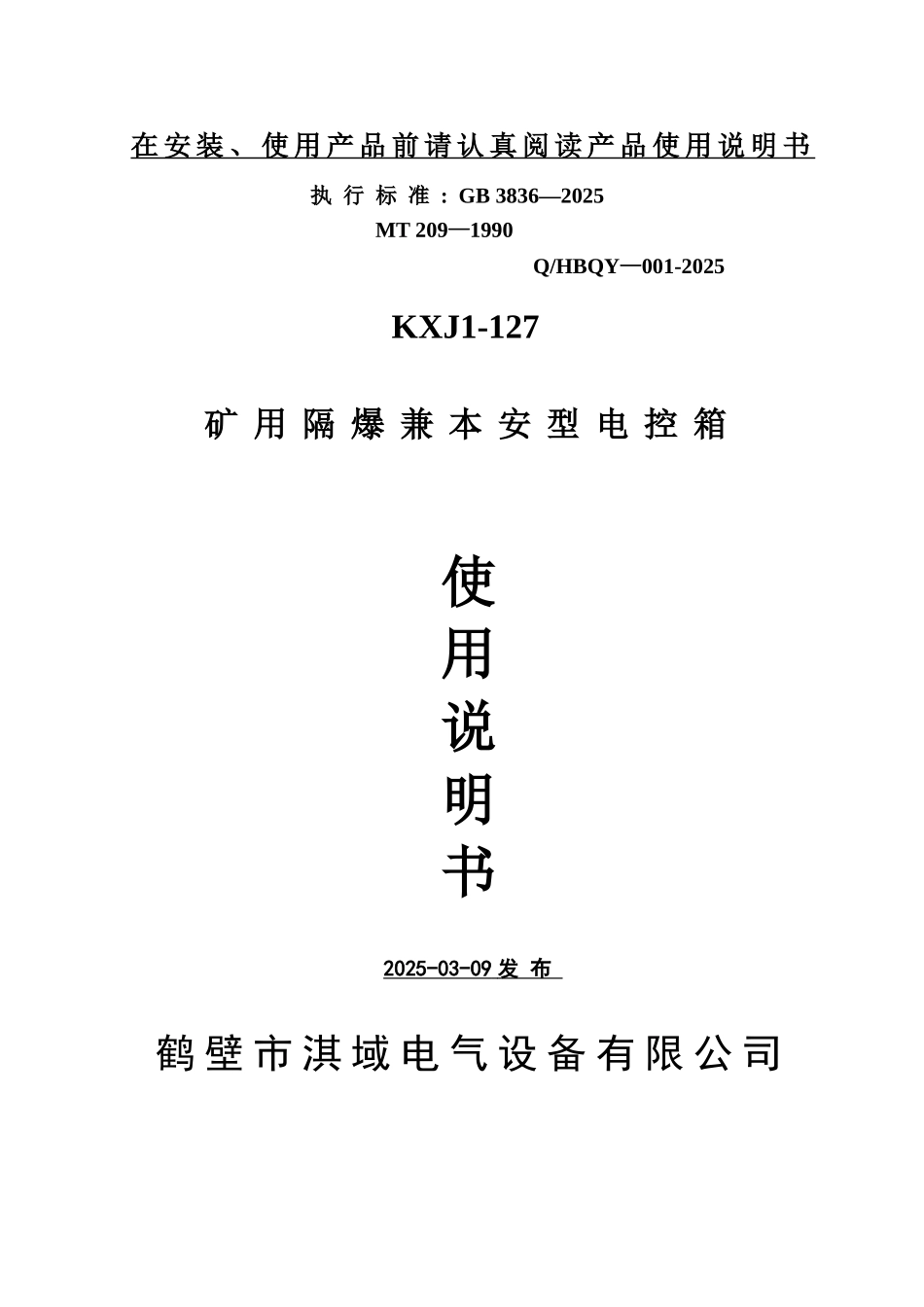

在 安 装 、 使 用 产 品 前 请 认 真 阅 读 产 品 使 用 说 明 书 执 行 标 准 : GB 3836—2025 MT 209—1990 Q/HBQY—001-2025KXJ1-127矿 用 隔 爆 兼 本 安 型 电 控 箱使 用 说明 书2025-03-09 发 布 鹤 壁 市 淇 域 电 气 设 备 有 限 公 司 目 次目次 ………………………………………………………………………………………Ⅰ 1 适合范围和特点 ………………………………………………………………………1 2 规格和型号 ……………………………………………………………………………1 3 使用环境和条件 ………………………………………………………………………14 结构和工作原理 ………………………………………………………………………15 主要技术参数 …………………………………………………………………………26 安装调试 ………………………………………………………………………………37 故障分析与排除 ………………………………………………………………………38 维护与保养 ……………………………………………………………………………39 贮存与运输 ……………………………………………………………………………410 注意事项………………………………………………………………………………411 装箱单…………………………………………………………………………………412 附录……………………………………………………………………………………512 电气原理图……………………………………………………………………………613 接线图…………………………………………………………………………………7KXJ1—127矿 用 隔 爆 兼 本 安 型 电 控 箱1 适合范围和特点1 。1 KXJ1-127 矿用隔爆兼本安型电控箱（以下简称电控箱) ，是煤矿架空乘人索道电控系统的配套产品. 本电控箱配接TH24矿用本安型操作台，对架空乘人索道进行控制。1.2 电控箱可用于有瓦斯煤尘等爆炸危险的煤矿井下, 作为架空乘人索道的电气设备控制装置。也可在矿山、露天煤矿等恶劣环境中使用。1。3 电控箱特点有温升低，寿命长，安全可靠,结构合理，安装简单，材质为碳钢，氩保护精密焊接成型；表面用喷涂或化学处理，有很强的抗腐蚀能力强。2 规格和型号2.1 防爆型式：矿用隔爆兼本质安全型 防爆标志:Exd［ib]I Mb2 。2 型号含义: KX J 1 —...
