LCR数字电桥操作规范

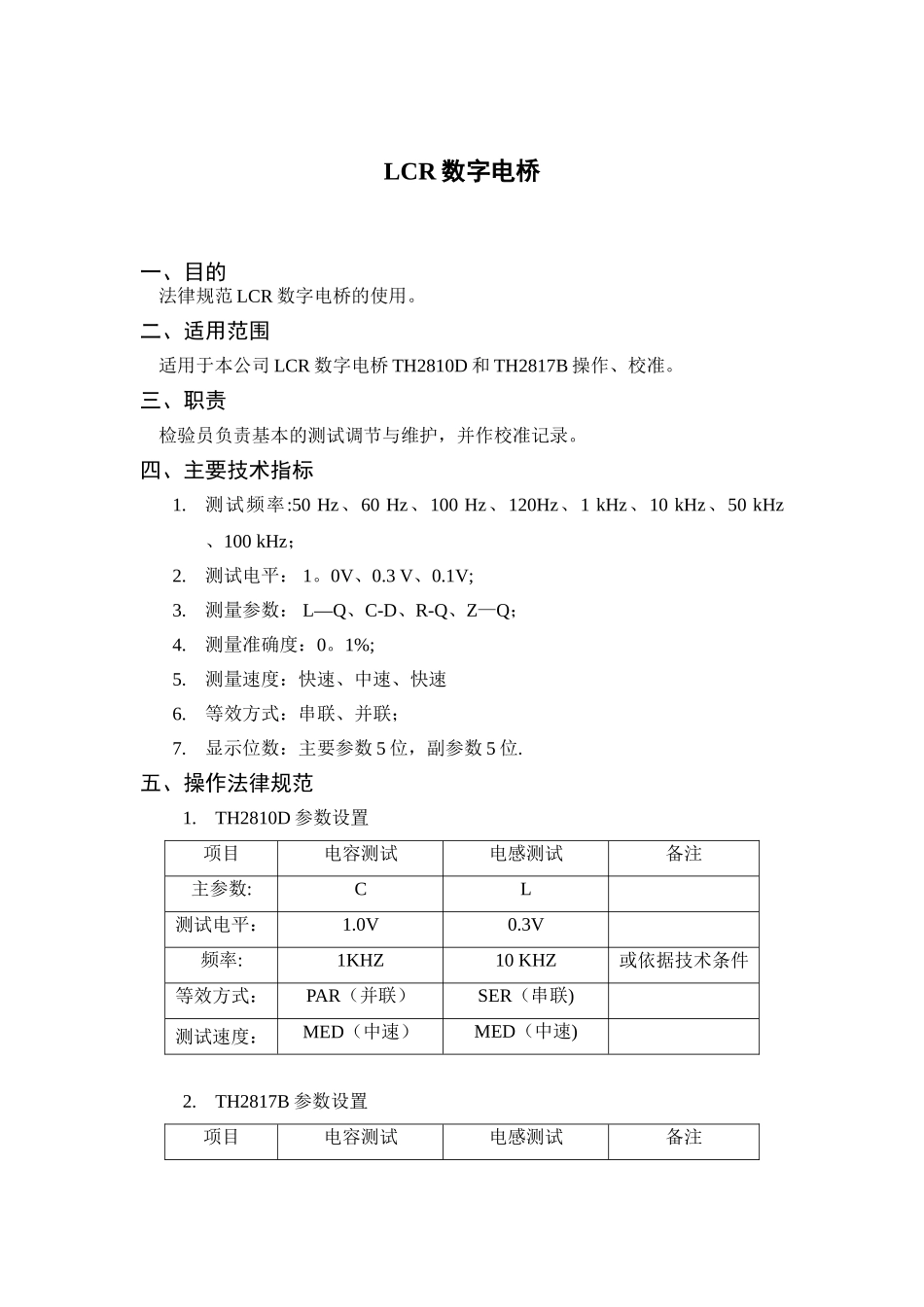

LCR 数字电桥一、目的 法律规范 LCR 数字电桥的使用。二、适用范围 适用于本公司 LCR 数字电桥 TH2810D 和 TH2817B 操作、校准。三、职责 检验员负责基本的测试调节与维护，并作校准记录。四、主要技术指标1.测试频率:50 Hz、60 Hz、100 Hz、120Hz、1 kHz、10 kHz、50 kHz 、100 kHz；2.测试电平： 1。0V、0.3 V、0.1V;3.测量参数： L—Q、C-D、R-Q、Z—Q；4.测量准确度：0。1%;5.测量速度：快速、中速、快速 6.等效方式：串联、并联；7.显示位数：主要参数 5 位，副参数 5 位.五、操作法律规范1.TH2810D 参数设置项目电容测试电感测试备注主参数:CL测试电平：1.0V0.3V频率:1KHZ10 KHZ或依据技术条件等效方式：PAR（并联）SER（串联)测试速度：MED（中速）MED（中速)2.TH2817B 参数设置项目电容测试电感测试备注主参数：CPLS测试电平：1。0V0.3V频率：1 KHZ10 KHZ或依据技术条件测试速度：MED（中速）MED(中速） 六、校准办法根据国家有关规定,数字电桥属于非强制检定计量器具。根据我公司的具体情况,数字电桥的校准周期定为一年。为得到精确的测量，测量前要进行开路和短路的自校。开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。1.LCR 数字电桥自校清零时间每天使用前进行清零。2.仪器清零前准备，设备处于测试装态，准备短路片 1 片.3.TH2810D 清零a)仪器处于测试状态，按下 SHIFT 键.b)按下 CLEAR 键选择清零功能。c)按下 ENTER 键开始清零测试，假如当前夹具处于开路装态，则进入开路清零;假如处于短路状态,则进入短路清零.d)仪器对清零测试结果进行自动判别，假如清零结果不正确，直接退出清零操作返回测试状态。假如清零结果正确，LCD 副参数显示区显示“PASS”字符.e)清零结束后，按 ESC 键取消清零功能返回测试状态。4。 TH2817B 清零a)开路清零b)短路清零六、运行检查发现异常时的处理1. 立即停止该设备的检测活动;2. 查明设备异常的原因，如不能自修,则应送国家授权的计量测试检定机构进行维修检定；3. 品质部组织相关人员追查使用该设备检测的产品流向；4. 评价以往检测结果的有效性，确定需重新检测的范围;5. 实施重新检测。
