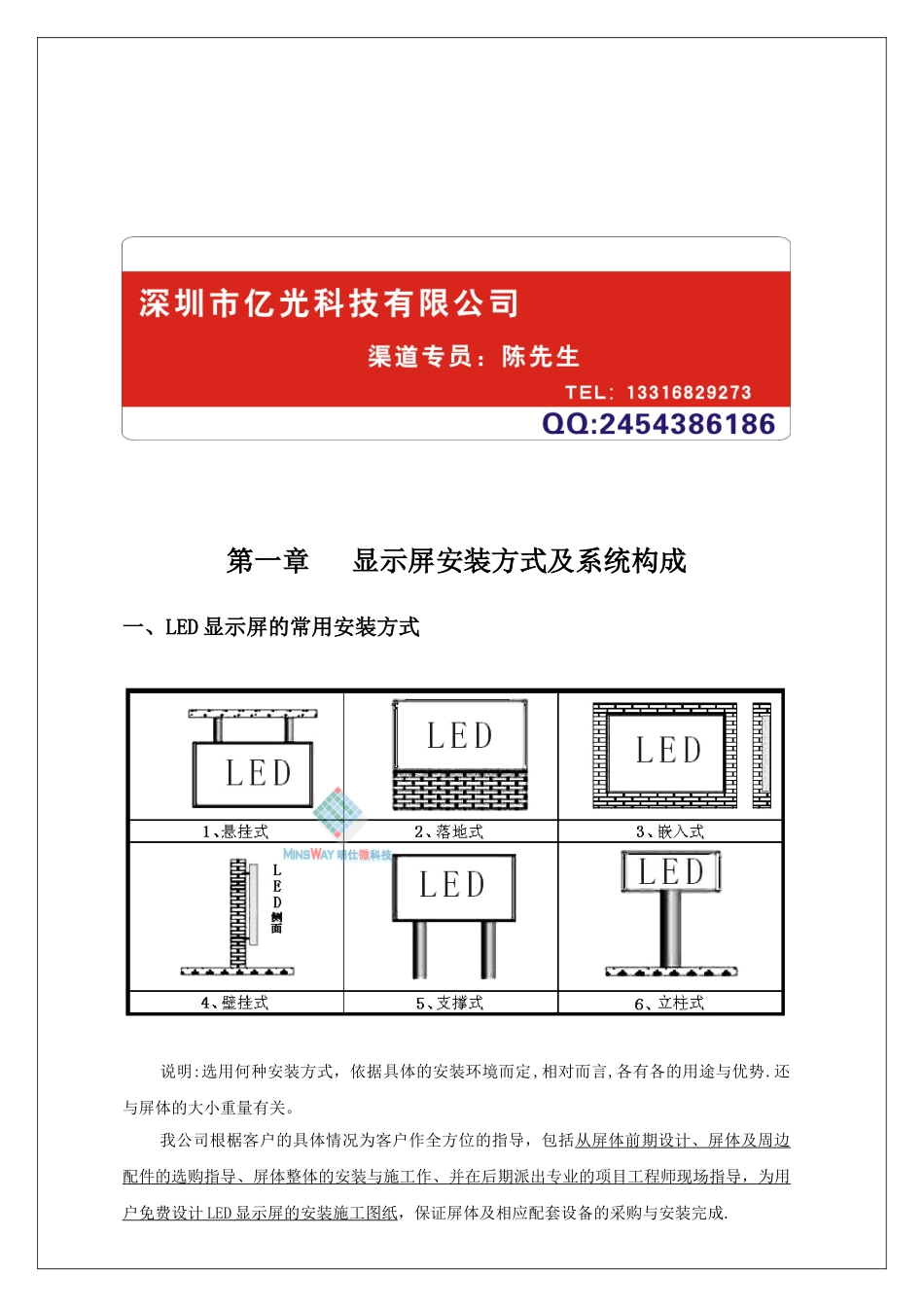

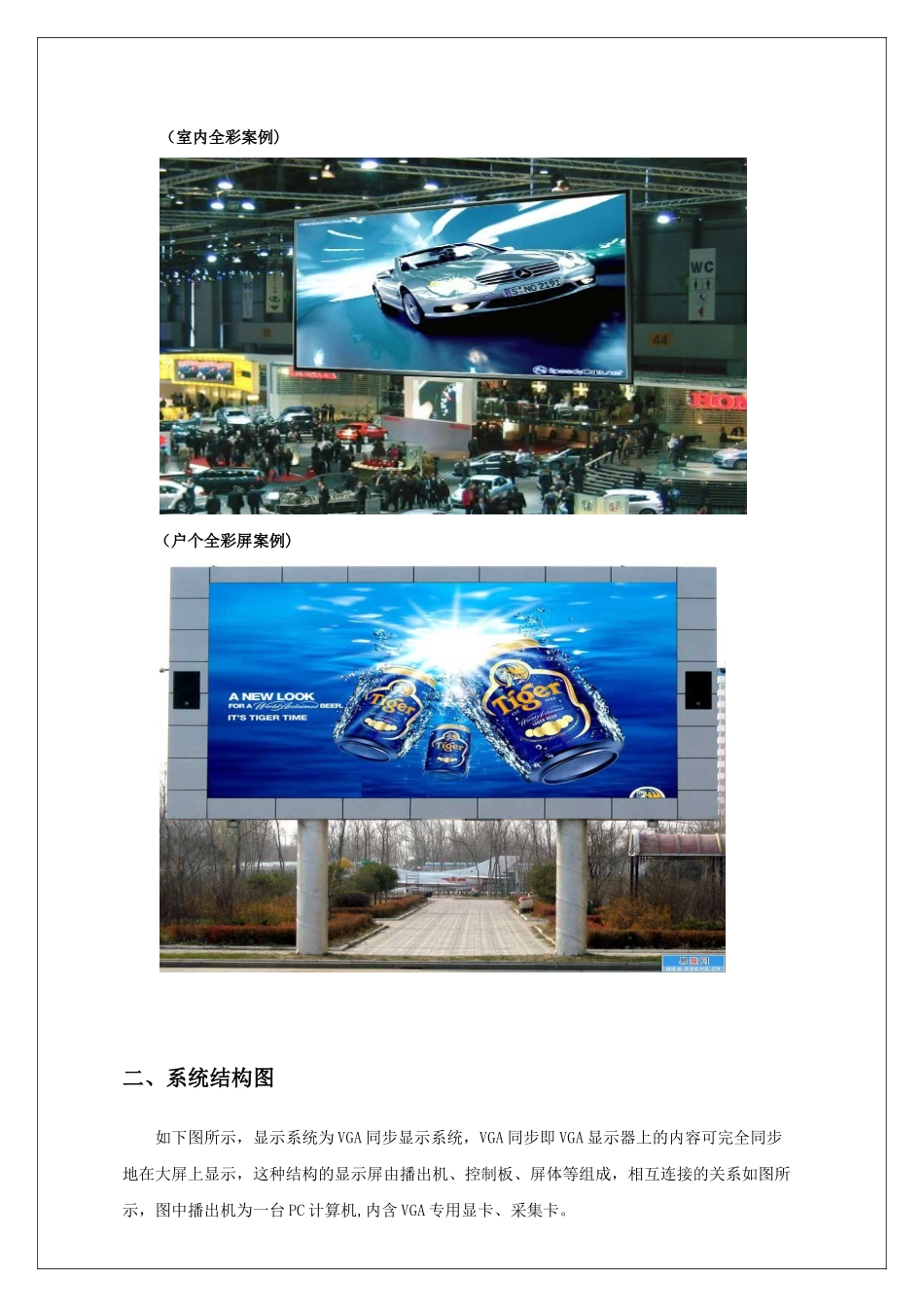

P3\P4 室内表贴三合一设计方案 第一章 显示屏安装方式及系统构成一、LED 显示屏的常用安装方式说明:选用何种安装方式，依据具体的安装环境而定,相对而言,各有各的用途与优势.还与屏体的大小重量有关。我公司根椐客户的具体情况为客户作全方位的指导，包括从屏体前期设计、屏体及周边配件的选购指导、屏体整体的安装与施工作、并在后期派出专业的项目工程师现场指导，为用户免费设计 LED 显示屏的安装施工图纸 ，保证屏体及相应配套设备的采购与安装完成.（室内全彩案例)（户个全彩屏案例)二、系统结构图 如下图所示，显示系统为 VGA 同步显示系统，VGA 同步即 VGA 显示器上的内容可完全同步地在大屏上显示，这种结构的显示屏由播出机、控制板、屏体等组成，相互连接的关系如图所示，图中播出机为一台 PC 计算机,内含 VGA 专用显卡、采集卡。播出机一方面负责显示内容的信息收集，并将待显示的内容按 LED 显示屏要求的特定格式和一定的播出顺序在 VGA 显示器上显示；另一方面把 VGA 显示器上显示的画面通过采集卡，向控制板上发送，采集卡是 VGA 用于显示卡到 LED 屏之间的接口卡.通过该卡，VGA 显示器上的数据，以一定的速率实时向显示屏传送，控制板接受来自采集卡的信号，并将该信息自动分配到 LED 显示屏的每个单元板，从而完成显示屏所需要的各种信号，使 LED 显示屏体显现出色彩逼真、动态感强的画面.屏体是 LED 最终显示单元,它由 LED 显示模块框架、电源和各种信号连线而构成。 （一）显示屏体――――――（厂家生产） 显示屏的控制线路接收来自计算机的信号，通过驱动电路,使 LED 点阵面发光。显示屏由LED 发光器件和控制电路组成，整个显示屏由结构相同的单元板组成，单元板可以互换,这将使得屏体的安装、维护,更为简洁、方便。显示屏的面积可根据客户的要求，由整数个单元箱组成. （二）计算机及其外部设备――――――(通用扩展部件，用户可自行选配）在系统中，屏体播放的内容都是由计算机制作、处理，然后通过线路传输给显示屏体的控制系统。计算机外部设备，如扫描仪，可输入各种图片到计算机. （三）视频外设―――――――――（通用扩展部件,用户可自行选配）在显示屏上可以显示视频信息。视频信息的输入通过视频外设，如电视机、VCD 机、DVD 机、录像机、摄像机等。 （四）音频设备――――――――(通用扩展部件，用户可自行选配）显示屏连接功放、音箱后,可播放音乐，也可和屏...
