LED照明驱动电源电路设计技术应用

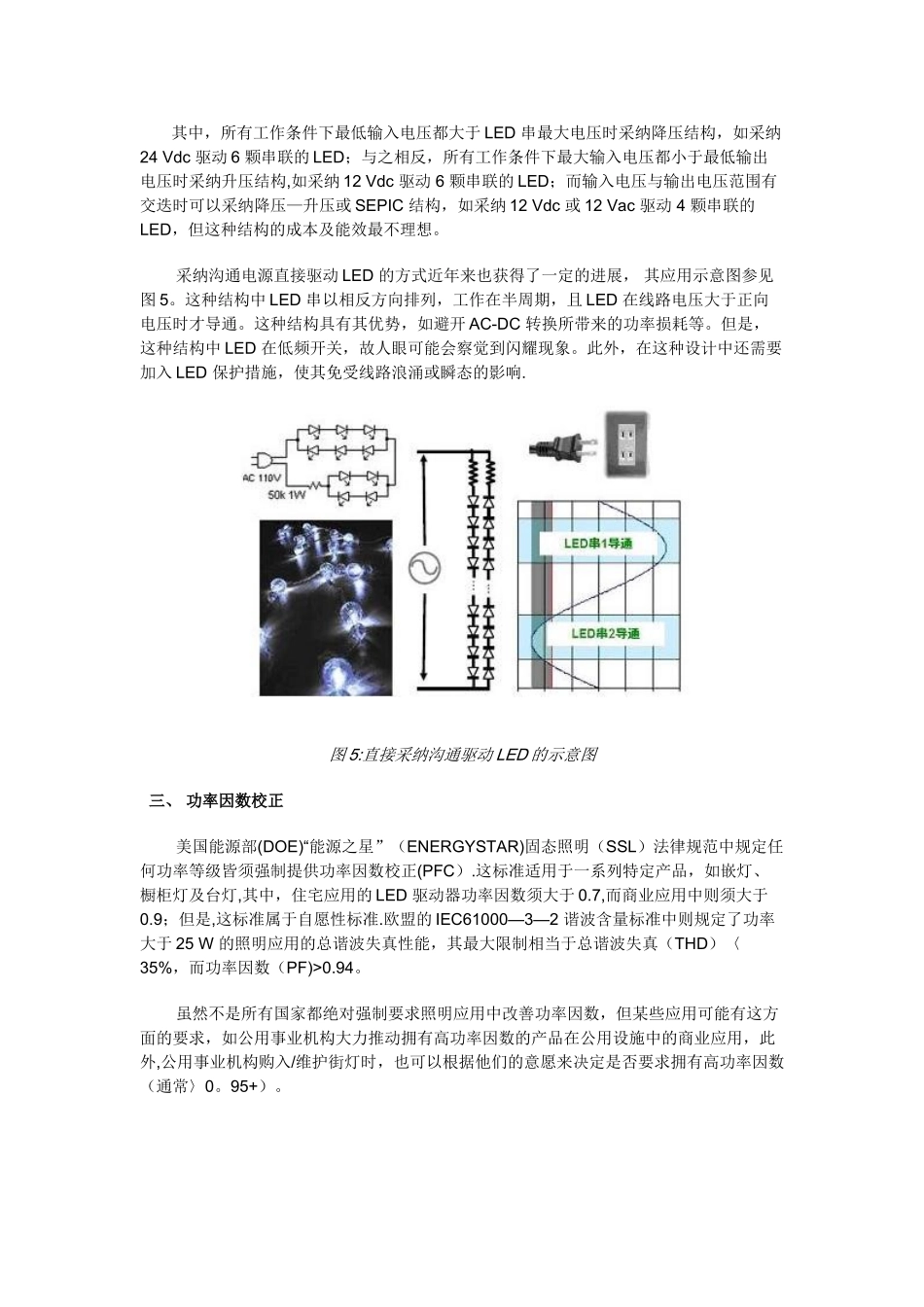

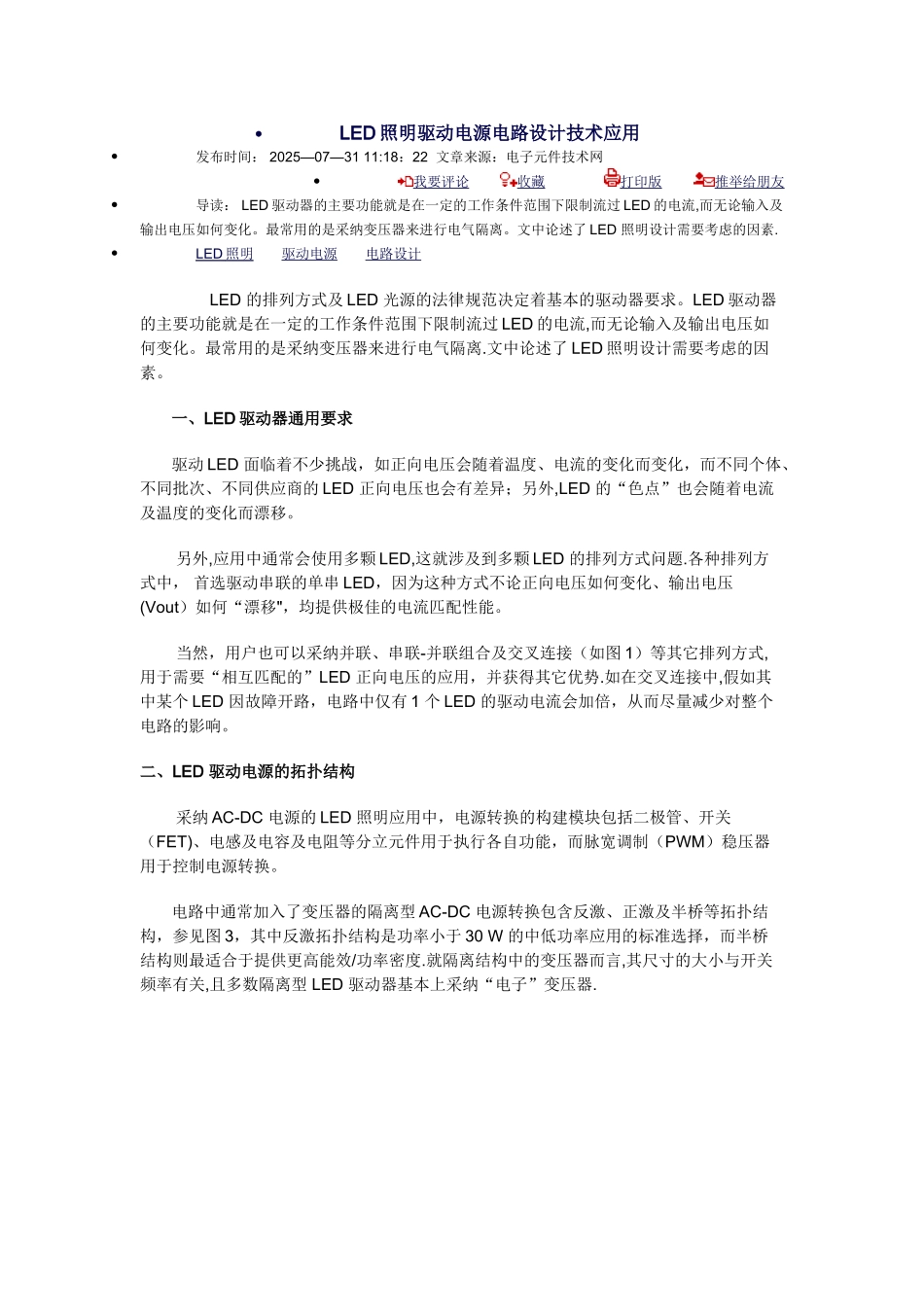

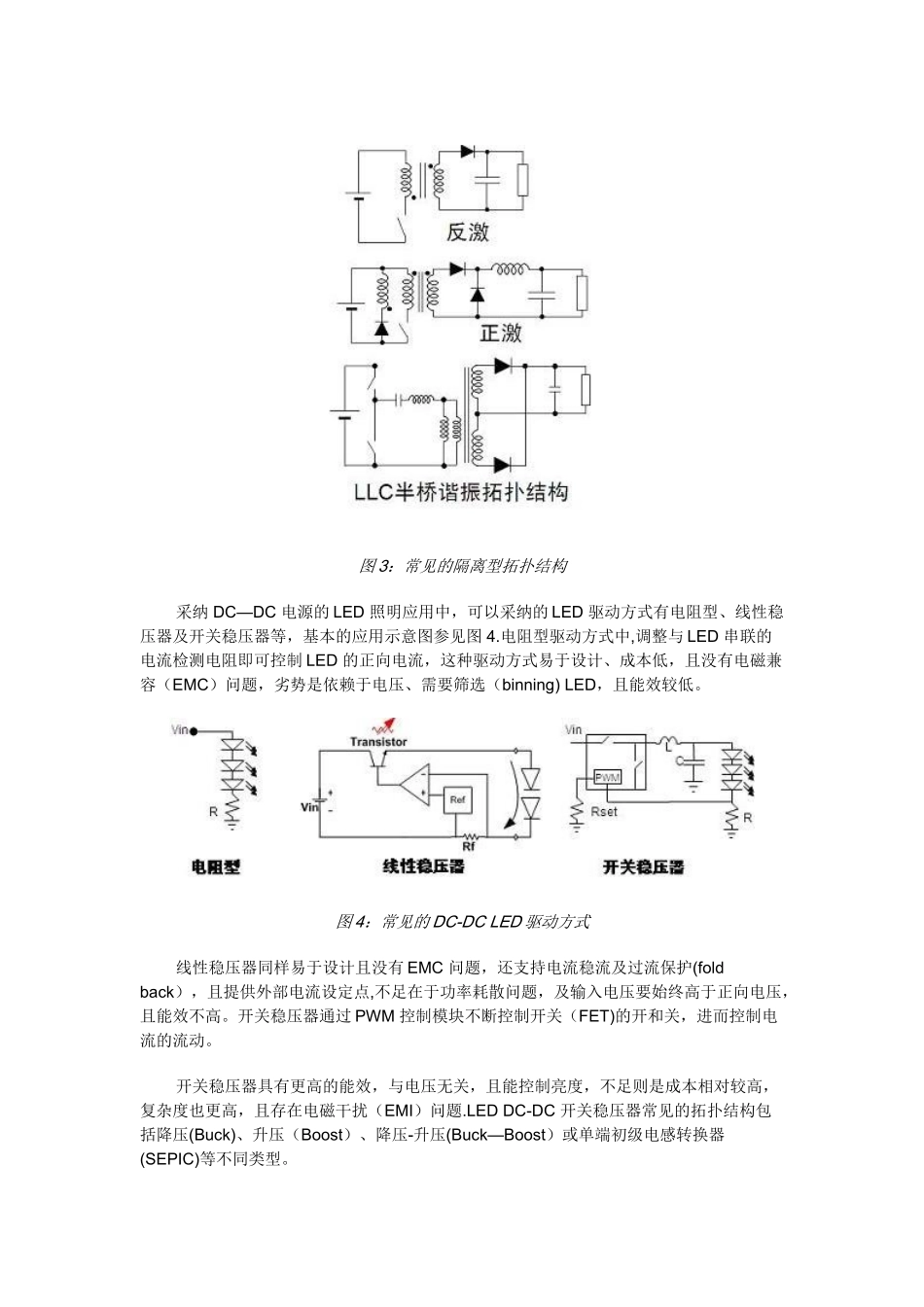

LED 照明驱动电源电路设计技术应用发布时间： 2025—07—31 11:18：22 文章来源：电子元件技术网 我要评论 收藏 打印版 推举给朋友导读： LED 驱动器的主要功能就是在一定的工作条件范围下限制流过 LED 的电流,而无论输入及输出电压如何变化。最常用的是采纳变压器来进行电气隔离。文中论述了 LED 照明设计需要考虑的因素. LED 照明 驱动电源 电路设计 LED 的排列方式及 LED 光源的法律规范决定着基本的驱动器要求。LED 驱动器的主要功能就是在一定的工作条件范围下限制流过 LED 的电流,而无论输入及输出电压如何变化。最常用的是采纳变压器来进行电气隔离.文中论述了 LED 照明设计需要考虑的因素。 一、LED 驱动器通用要求 驱动 LED 面临着不少挑战，如正向电压会随着温度、电流的变化而变化，而不同个体、不同批次、不同供应商的 LED 正向电压也会有差异；另外,LED 的“色点”也会随着电流及温度的变化而漂移。 另外,应用中通常会使用多颗 LED,这就涉及到多颗 LED 的排列方式问题.各种排列方式中， 首选驱动串联的单串 LED，因为这种方式不论正向电压如何变化、输出电压(Vout）如何“漂移"，均提供极佳的电流匹配性能。 当然，用户也可以采纳并联、串联-并联组合及交叉连接（如图 1）等其它排列方式,用于需要“相互匹配的”LED 正向电压的应用，并获得其它优势.如在交叉连接中,假如其中某个 LED 因故障开路，电路中仅有 1 个 LED 的驱动电流会加倍，从而尽量减少对整个电路的影响。二、LED 驱动电源的拓扑结构 采纳 AC-DC 电源的 LED 照明应用中，电源转换的构建模块包括二极管、开关（FET)、电感及电容及电阻等分立元件用于执行各自功能，而脉宽调制（PWM）稳压器用于控制电源转换。 电路中通常加入了变压器的隔离型 AC-DC 电源转换包含反激、正激及半桥等拓扑结构，参见图 3，其中反激拓扑结构是功率小于 30 W 的中低功率应用的标准选择，而半桥结构则最适合于提供更高能效/功率密度.就隔离结构中的变压器而言,其尺寸的大小与开关频率有关,且多数隔离型 LED 驱动器基本上采纳“电子”变压器.图 3：常见的隔离型拓扑结构 采纳 DC—DC 电源的 LED 照明应用中，可以采纳的 LED 驱动方式有电阻型、线性稳压器及开关稳压器等，基本的应用示意图参见图 4.电阻型驱动方式中,调整与 LED 串联的电流检测电阻即可控制 LED 的正向电流，这种驱动方式易于设计、...
