LTE关键知识点总结

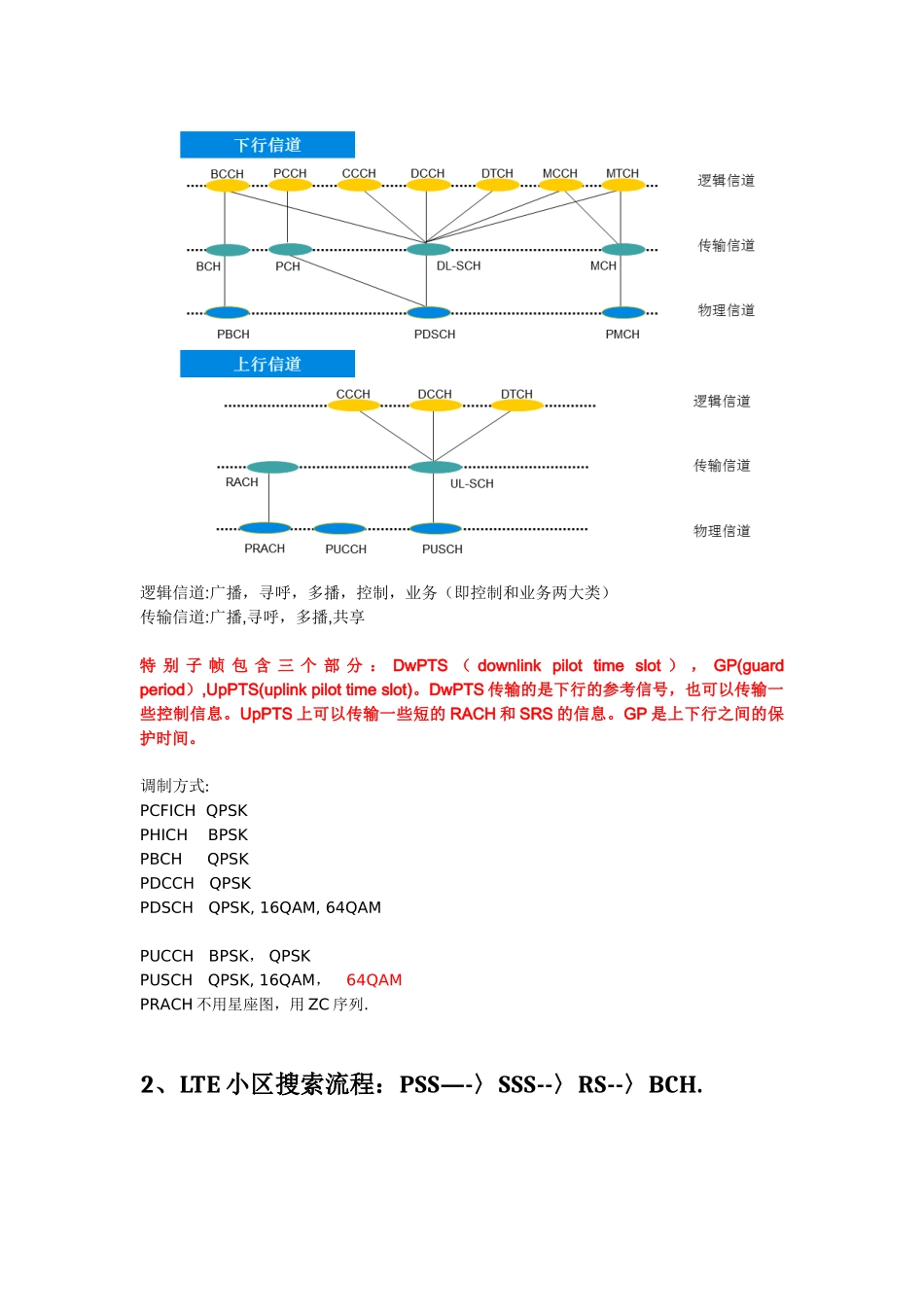

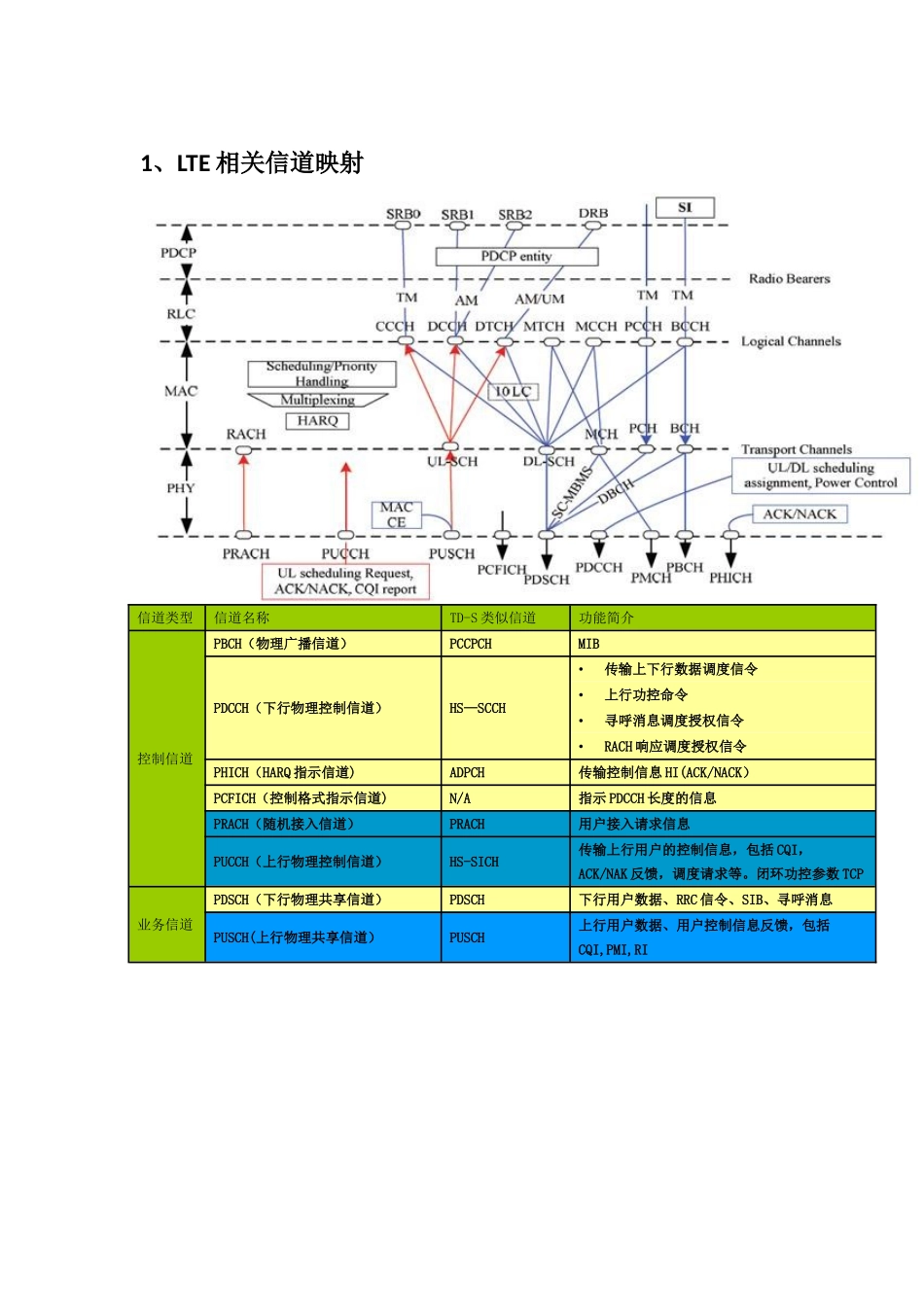

1、LTE 相关信道映射信道类型信道名称TD-S 类似信道功能简介控制信道PBCH（物理广播信道）PCCPCHMIBPDCCH（下行物理控制信道）HS—SCCH• 传输上下行数据调度信令• 上行功控命令• 寻呼消息调度授权信令• RACH 响应调度授权信令PHICH（HARQ 指示信道)ADPCH传输控制信息 HI(ACK/NACK）PCFICH（控制格式指示信道)N/A指示 PDCCH 长度的信息PRACH（随机接入信道）PRACH用户接入请求信息PUCCH（上行物理控制信道）HS-SICH传输上行用户的控制信息，包括 CQI， ACK/NAK 反馈，调度请求等。闭环功控参数 TCP业务信道PDSCH（下行物理共享信道）PDSCH下行用户数据、RRC 信令、SIB、寻呼消息PUSCH(上行物理共享信道）PUSCH上行用户数据、用户控制信息反馈，包括CQI,PMI,RI逻辑信道:广播，寻呼，多播，控制，业务（即控制和业务两大类）传输信道:广播,寻呼，多播,共享特 别 子 帧 包 含 三 个 部 分 ： DwPTS （ downlink pilot time slot ） ， GP(guard period）,UpPTS(uplink pilot time slot)。DwPTS 传输的是下行的参考信号，也可以传输一些控制信息。UpPTS 上可以传输一些短的 RACH 和 SRS 的信息。GP 是上下行之间的保护时间。调制方式:PCFICH QPSKPHICH BPSKPBCH QPSKPDCCH QPSKPDSCH QPSK, 16QAM, 64QAMPUCCH BPSK， QPSKPUSCH QPSK, 16QAM， 64QAMPRACH 不用星座图，用 ZC 序列.2、LTE 小区搜索流程：PSS—-〉SSS--〉RS--〉BCH.PCI=PSS+3*SSS3、传输模式Mode传输模式技术描述应用场景1单天线传输信息通过单天线进行发送无法布放双通道室分系统的室内站2发射分集同一信息的多个信号副本分别通过多个衰落特性相互独立的信道进行发送信道质量不好时,如小区边缘3开环空间复用 终端不反馈信道信息,发射端根据预定义的信道信息来确定发射信号信道质量高且空间独立性强时4闭环空间复用 需要终端反馈信道信息，发射端采纳该信息进行信号预处理以产生空间独立性信道质量高且空间独立性强时。终端静止时性能好5多用户 MIMO 基站使用相同时频资源将多个数据流发送给不同用户，接收端利用多根天线对干扰数据流进行取消和零陷。6单层闭环终端反馈 RI=1 时，发射端采纳单层预编码，使其适应当前的信道空间复用 7单流发射端利用上行信号来估量下行信道的特征，在下行信号发送时，每根天线上乘以相应的特征权值,使其天线阵发射信号具有波束赋形效果信道质量不好时,如小区边缘Beamforming8双...
