MM440变频器控制电动机PLC课程设计

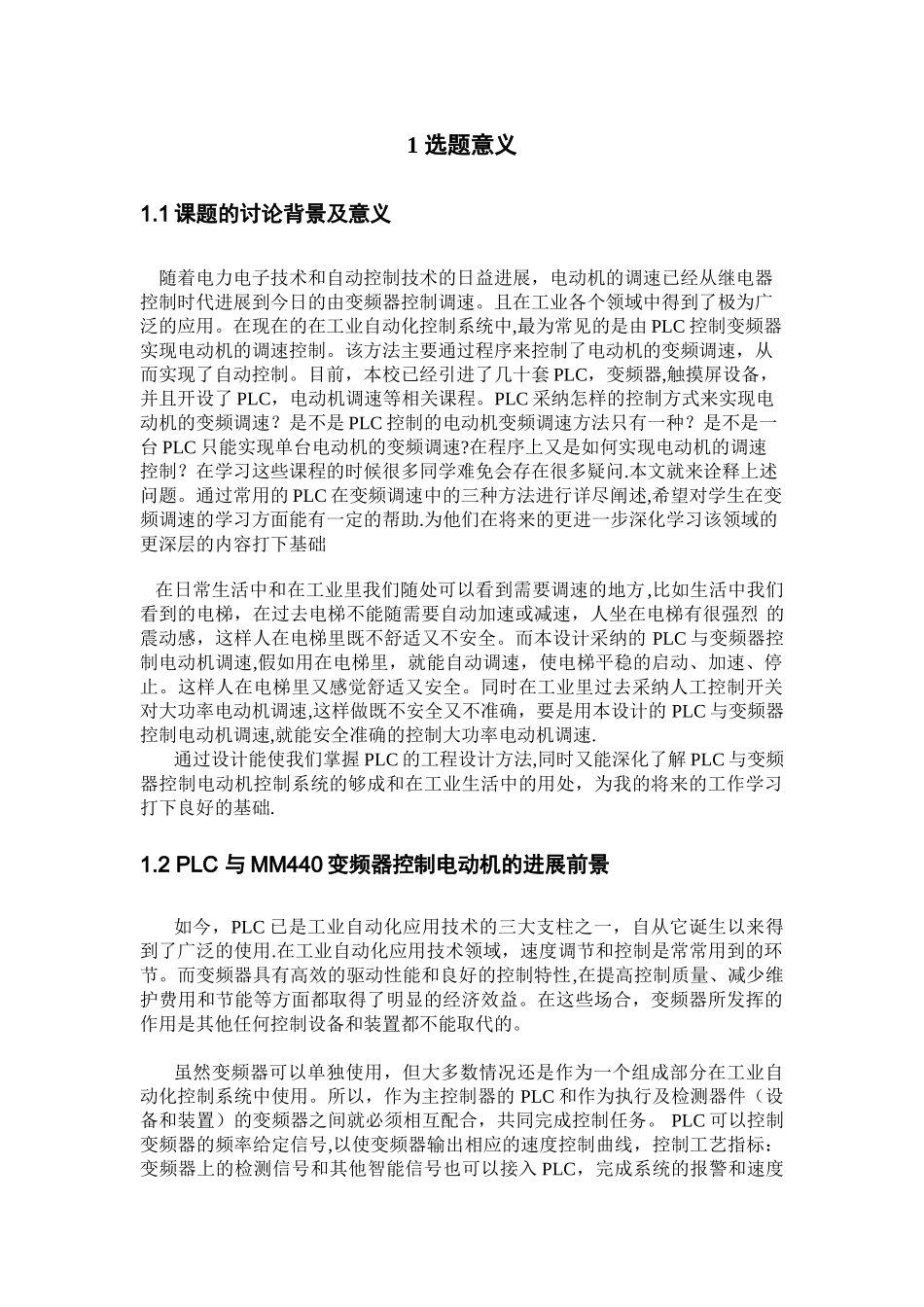

1 选题意义1.1 课题的讨论背景及意义随着电力电子技术和自动控制技术的日益进展，电动机的调速已经从继电器控制时代进展到今日的由变频器控制调速。且在工业各个领域中得到了极为广泛的应用。在现在的在工业自动化控制系统中,最为常见的是由 PLC 控制变频器实现电动机的调速控制。该方法主要通过程序来控制了电动机的变频调速，从而实现了自动控制。目前，本校已经引进了几十套 PLC，变频器,触摸屏设备，并且开设了 PLC，电动机调速等相关课程。PLC 采纳怎样的控制方式来实现电动机的变频调速？是不是 PLC 控制的电动机变频调速方法只有一种？是不是一台 PLC 只能实现单台电动机的变频调速?在程序上又是如何实现电动机的调速控制？在学习这些课程的时候很多同学难免会存在很多疑问.本文就来诠释上述问题。通过常用的 PLC 在变频调速中的三种方法进行详尽阐述,希望对学生在变频调速的学习方面能有一定的帮助.为他们在将来的更进一步深化学习该领域的更深层的内容打下基础 在日常生活中和在工业里我们随处可以看到需要调速的地方,比如生活中我们看到的电梯，在过去电梯不能随需要自动加速或减速，人坐在电梯有很强烈 的震动感，这样人在电梯里既不舒适又不安全。而本设计采纳的 PLC 与变频器控制电动机调速,假如用在电梯里，就能自动调速，使电梯平稳的启动、加速、停止。这样人在电梯里又感觉舒适又安全。同时在工业里过去采纳人工控制开关对大功率电动机调速,这样做既不安全又不准确，要是用本设计的 PLC 与变频器控制电动机调速,就能安全准确的控制大功率电动机调速.通过设计能使我们掌握 PLC 的工程设计方法,同时又能深化了解 PLC 与变频器控制电动机控制系统的够成和在工业生活中的用处，为我的将来的工作学习打下良好的基础.1.2 PLC 与 MM440 变频器控制电动机的进展前景如今，PLC 已是工业自动化应用技术的三大支柱之一，自从它诞生以来得到了广泛的使用.在工业自动化应用技术领域，速度调节和控制是常常用到的环节。而变频器具有高效的驱动性能和良好的控制特性,在提高控制质量、减少维护费用和节能等方面都取得了明显的经济效益。在这些场合，变频器所发挥的作用是其他任何控制设备和装置都不能取代的。虽然变频器可以单独使用，但大多数情况还是作为一个组成部分在工业自动化控制系统中使用。所以，作为主控制器的 PLC 和作为执行及检测器件（设备和装置）的变频器之间就必须相互配合，共同完成控制任务。 ...
