OLT配置方法以及维护手册

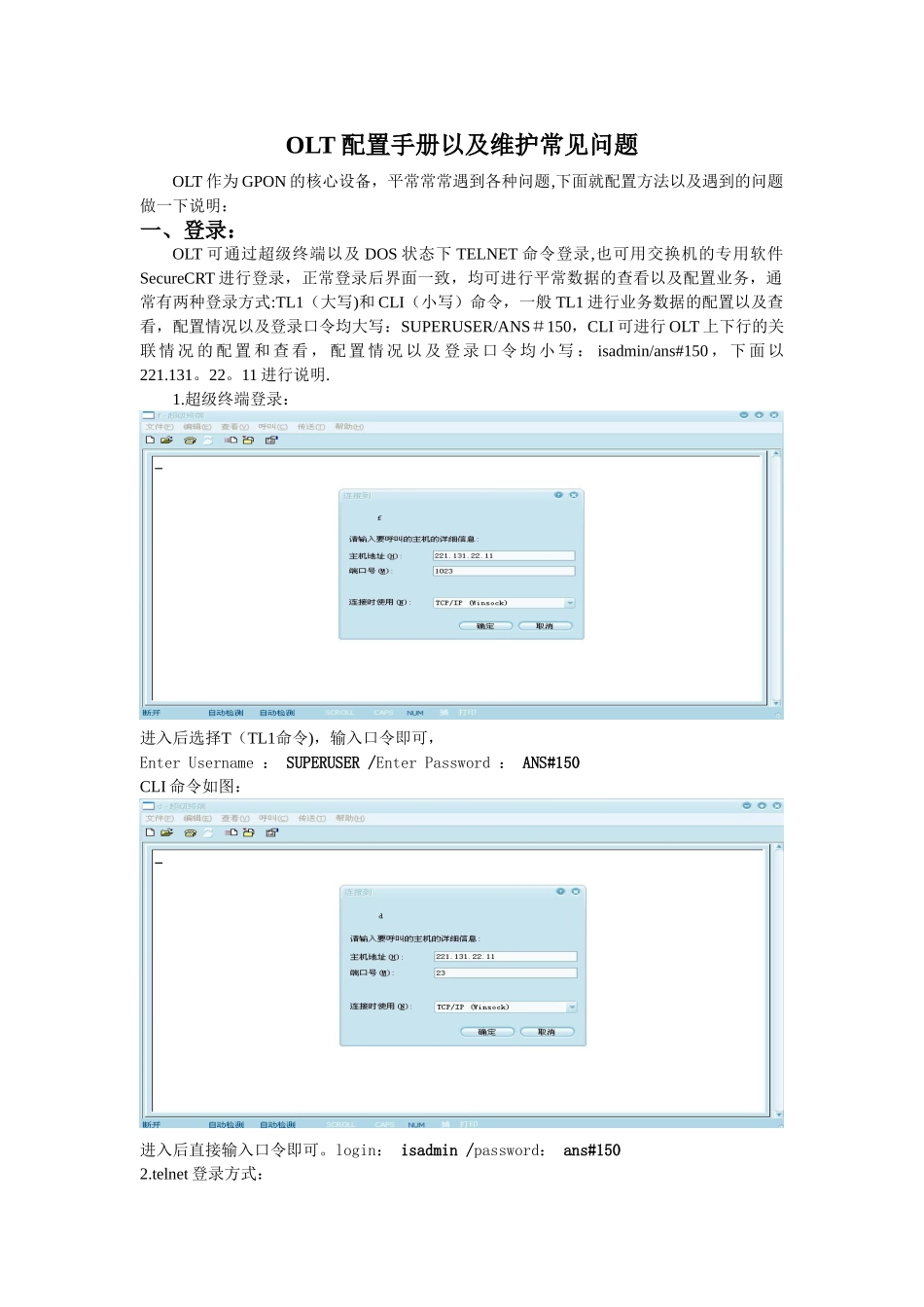

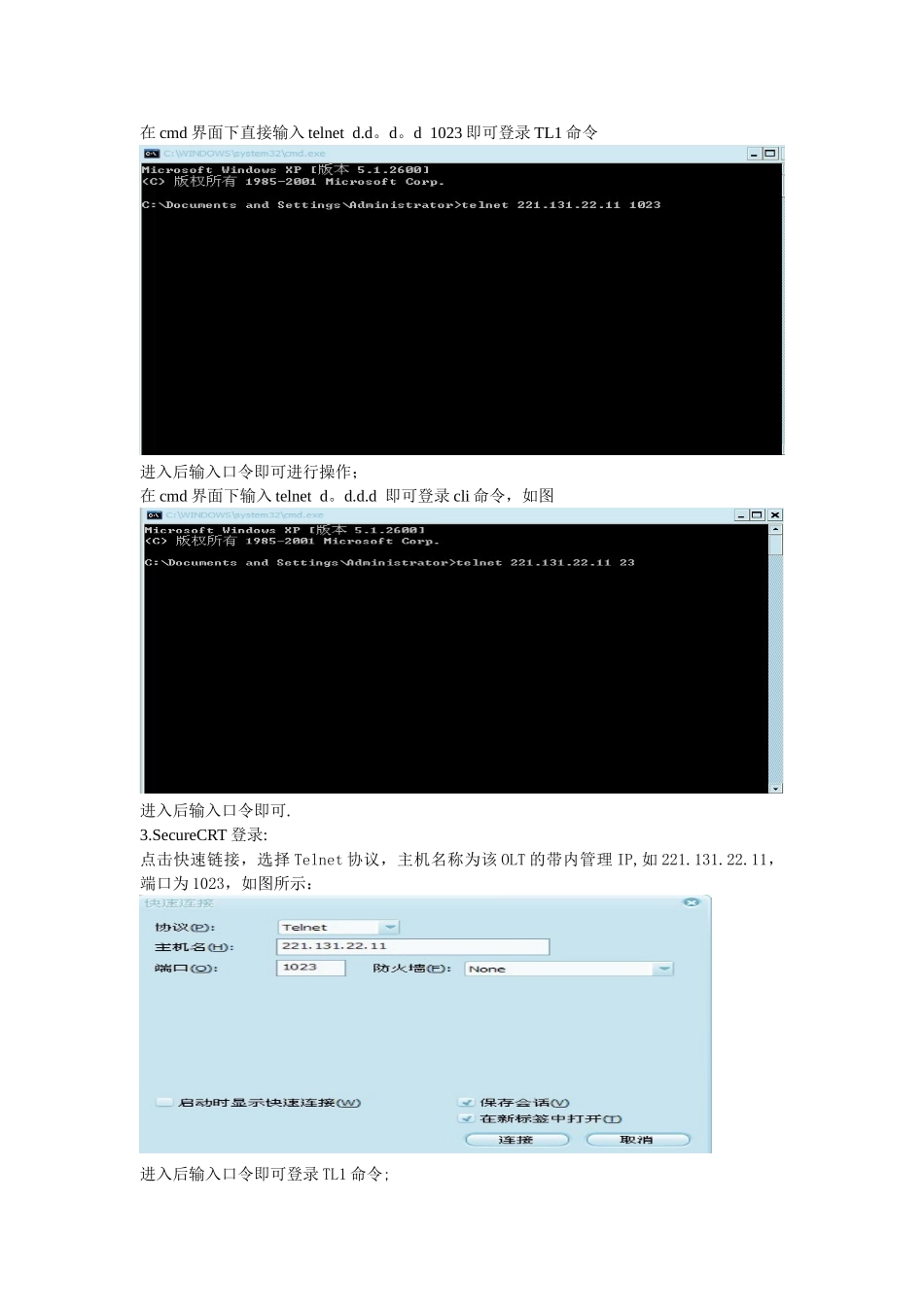

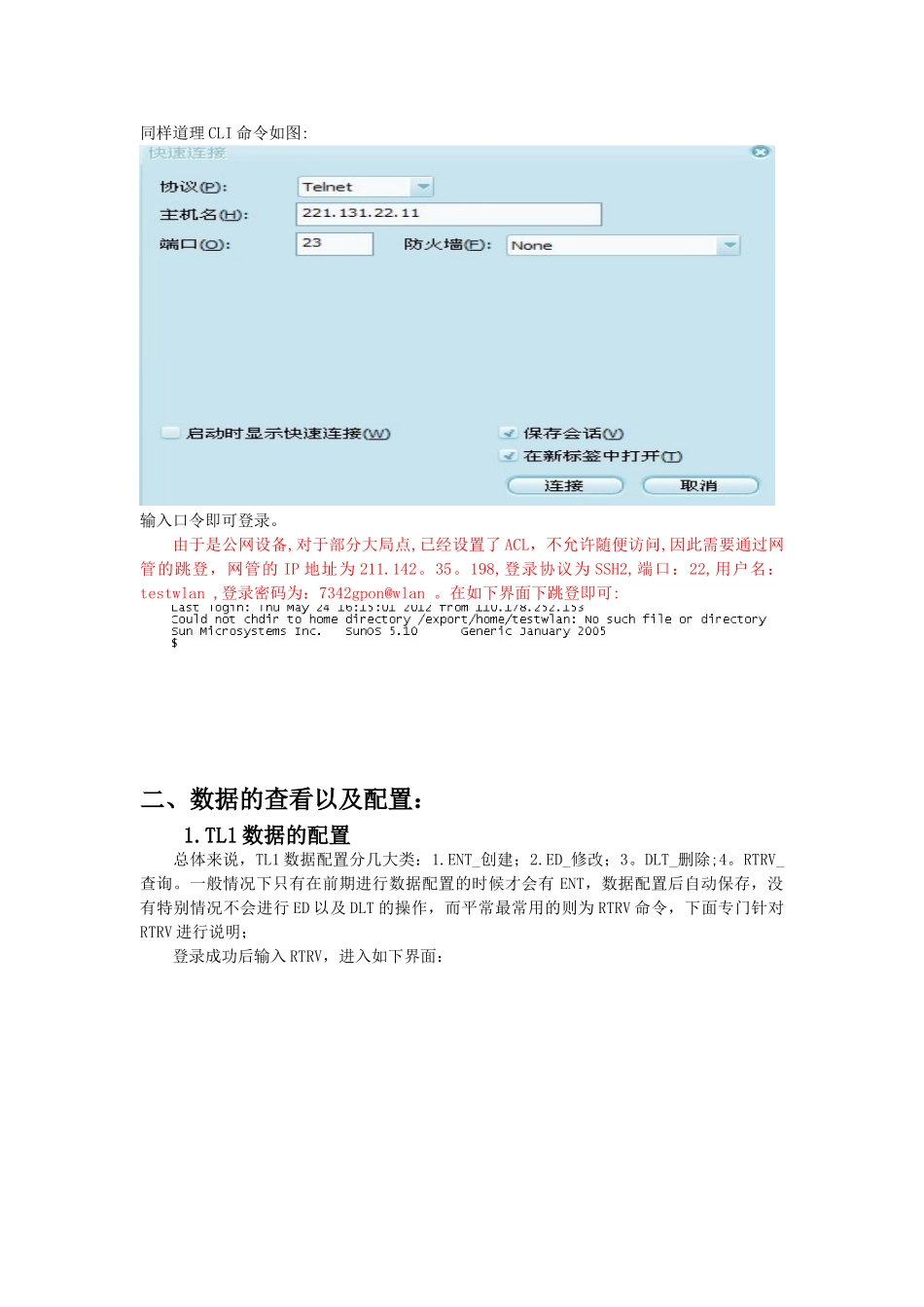

OLT 配置手册以及维护常见问题OLT 作为 GPON 的核心设备，平常常常遇到各种问题,下面就配置方法以及遇到的问题做一下说明：一、登录：OLT 可通过超级终端以及 DOS 状态下 TELNET 命令登录,也可用交换机的专用软件SecureCRT 进行登录，正常登录后界面一致，均可进行平常数据的查看以及配置业务，通常有两种登录方式:TL1（大写)和 CLI（小写）命令，一般 TL1 进行业务数据的配置以及查看，配置情况以及登录口令均大写：SUPERUSER/ANS＃150，CLI 可进行 OLT 上下行的关联 情 况 的 配 置 和 查 看 ， 配 置 情 况 以 及 登 录 口 令 均 小 写 ： isadmin/ans#150 ， 下 面 以221.131。22。11 进行说明.1.超级终端登录：进入后选择T（TL1命令)，输入口令即可，Enter Username ： SUPERUSER /Enter Password ： ANS#150 CLI 命令如图：进入后直接输入口令即可。login： isadmin /password： ans#1502.telnet 登录方式：在 cmd 界面下直接输入 telnet d.d。d。d 1023 即可登录 TL1 命令进入后输入口令即可进行操作；在 cmd 界面下输入 telnet d。d.d.d 即可登录 cli 命令，如图进入后输入口令即可.3.SecureCRT 登录:点击快速链接，选择 Telnet 协议，主机名称为该 OLT 的带内管理 IP,如 221.131.22.11，端口为 1023，如图所示：进入后输入口令即可登录 TL1 命令;同样道理 CLI 命令如图:输入口令即可登录。由于是公网设备,对于部分大局点,已经设置了 ACL，不允许随便访问,因此需要通过网管的跳登，网管的 IP 地址为 211.142。35。198,登录协议为 SSH2,端口：22,用户名：testwlan ,登录密码为：7342gpon@wlan 。在如下界面下跳登即可:二、数据的查看以及配置：1.TL1 数据的配置 总体来说，TL1 数据配置分几大类：1.ENT_创建；2.ED_修改；3。DLT_删除;4。RTRV_查询。一般情况下只有在前期进行数据配置的时候才会有 ENT，数据配置后自动保存，没有特别情况不会进行 ED 以及 DLT 的操作，而平常最常用的则为 RTRV 命令，下面专门针对RTRV 进行说明；登录成功后输入 RTRV，进入如下界面： 即可进行如图标记的各种查询，平常用的较多查询为 ONT(onu），ALM（告警），PONVLAN（vlan 的配置),PONFDBDYNAMIC（故障处理 vlan 学习下联 mac），PON（PON 口状态）,EQPT(板卡状态）等,输入后回车可进行下一步的选择，也可进行 ALL 的选择，根据自己...
