P3实验室-电气施工方案

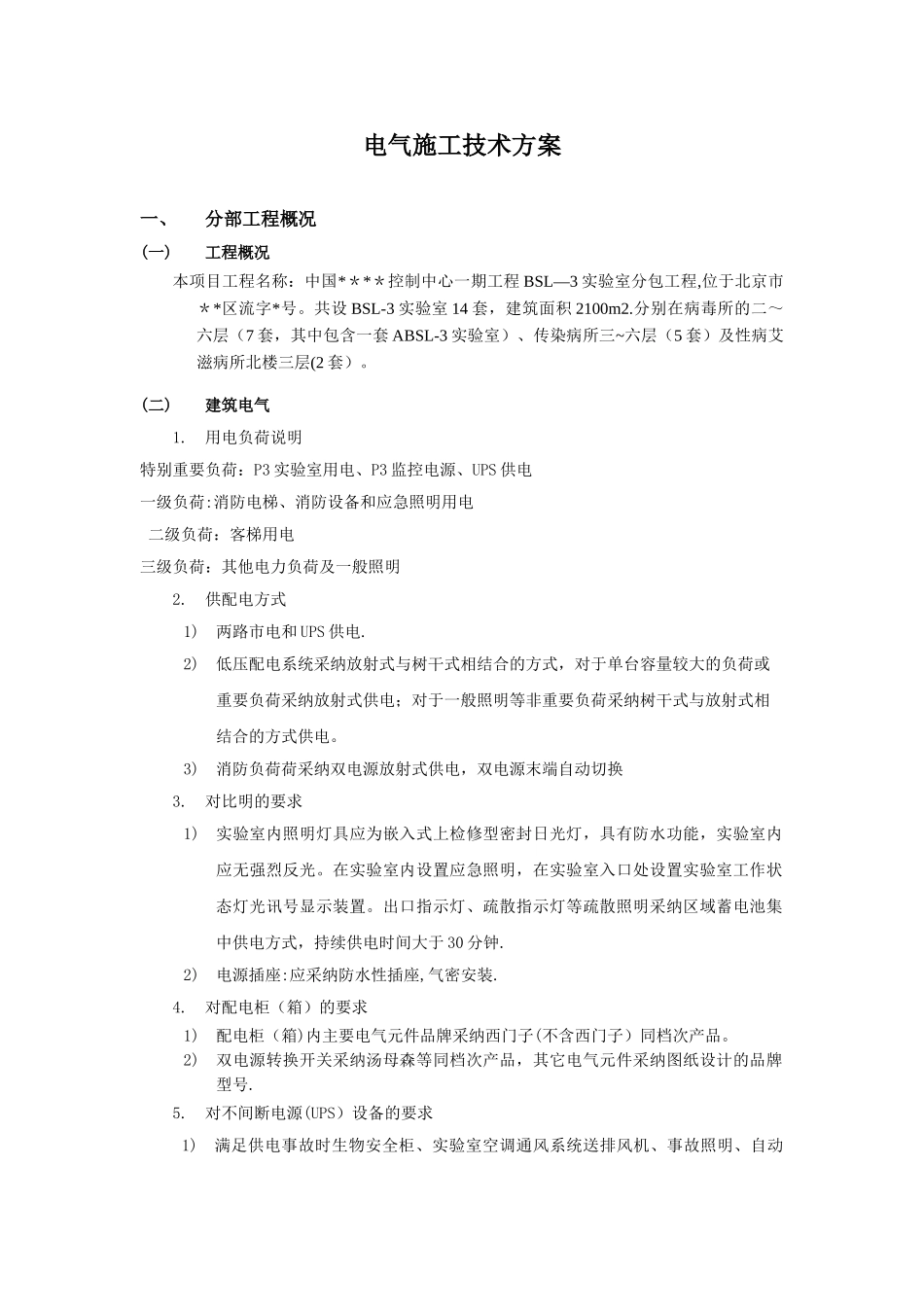

电气施工技术方案一、分部工程概况(一)工程概况本项目工程名称：中国*＊*＊控制中心一期工程 BSL—3 实验室分包工程,位于北京市＊*区流字*号。共设 BSL-3 实验室 14 套，建筑面积 2100m2.分别在病毒所的二～六层（7 套，其中包含一套 ABSL-3 实验室）、传染病所三~六层（5 套）及性病艾滋病所北楼三层(2 套）。(二)建筑电气1.用电负荷说明特别重要负荷：P3 实验室用电、P3 监控电源、UPS 供电一级负荷:消防电梯、消防设备和应急照明用电 二级负荷：客梯用电三级负荷：其他电力负荷及一般照明2.供配电方式1)两路市电和 UPS 供电.2)低压配电系统采纳放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采纳放射式供电；对于一般照明等非重要负荷采纳树干式与放射式相结合的方式供电。3)消防负荷荷采纳双电源放射式供电，双电源末端自动切换3.对比明的要求1)实验室内照明灯具应为嵌入式上检修型密封日光灯，具有防水功能，实验室内应无强烈反光。在实验室内设置应急照明，在实验室入口处设置实验室工作状态灯光讯号显示装置。出口指示灯、疏散指示灯等疏散照明采纳区域蓄电池集中供电方式，持续供电时间大于 30 分钟.2)电源插座:应采纳防水性插座,气密安装.4.对配电柜（箱）的要求1)配电柜（箱)内主要电气元件品牌采纳西门子(不含西门子）同档次产品。 2)双电源转换开关采纳汤母森等同档次产品，其它电气元件采纳图纸设计的品牌型号.5.对不间断电源(UPS）设备的要求1)满足供电事故时生物安全柜、实验室空调通风系统送排风机、事故照明、自动报警、控制系统等主要设施设备的正常运转。持续时间不少于 15 分钟。2)质量标准采纳原装进口先控、梅兰日兰等同档次产品。须提供原产地证明(原件）、国家商检部门提供的进口证明（原件，证明中写明机组的机身编号）及海关报关单。3)电池选用汤浅、阳光、非凡等同档次产品4)UPS 监测系统对系统运行状况实时监测，并具有报警功能。(三)智能建筑总体要求BSL-3 实验室弱电系统包括：综合布线系统、门禁管理系统、消防报警系统、对讲系统、实验室自动监测控制系统、闭路电视监控系统等.其中，BSL—3 实验室的自动监测控制、电视监控、语音对讲等系统独立于所在建筑的相关系统，单独操控。门禁、消防、通讯等系统应与所在建筑的总体布局相统一，但应考虑不同子系统之间的兼容.1)综合布线负责 BSL—3 实验室区域内综合布线系统水平区及用户区设备、材料的设计、供应、安装及测...
