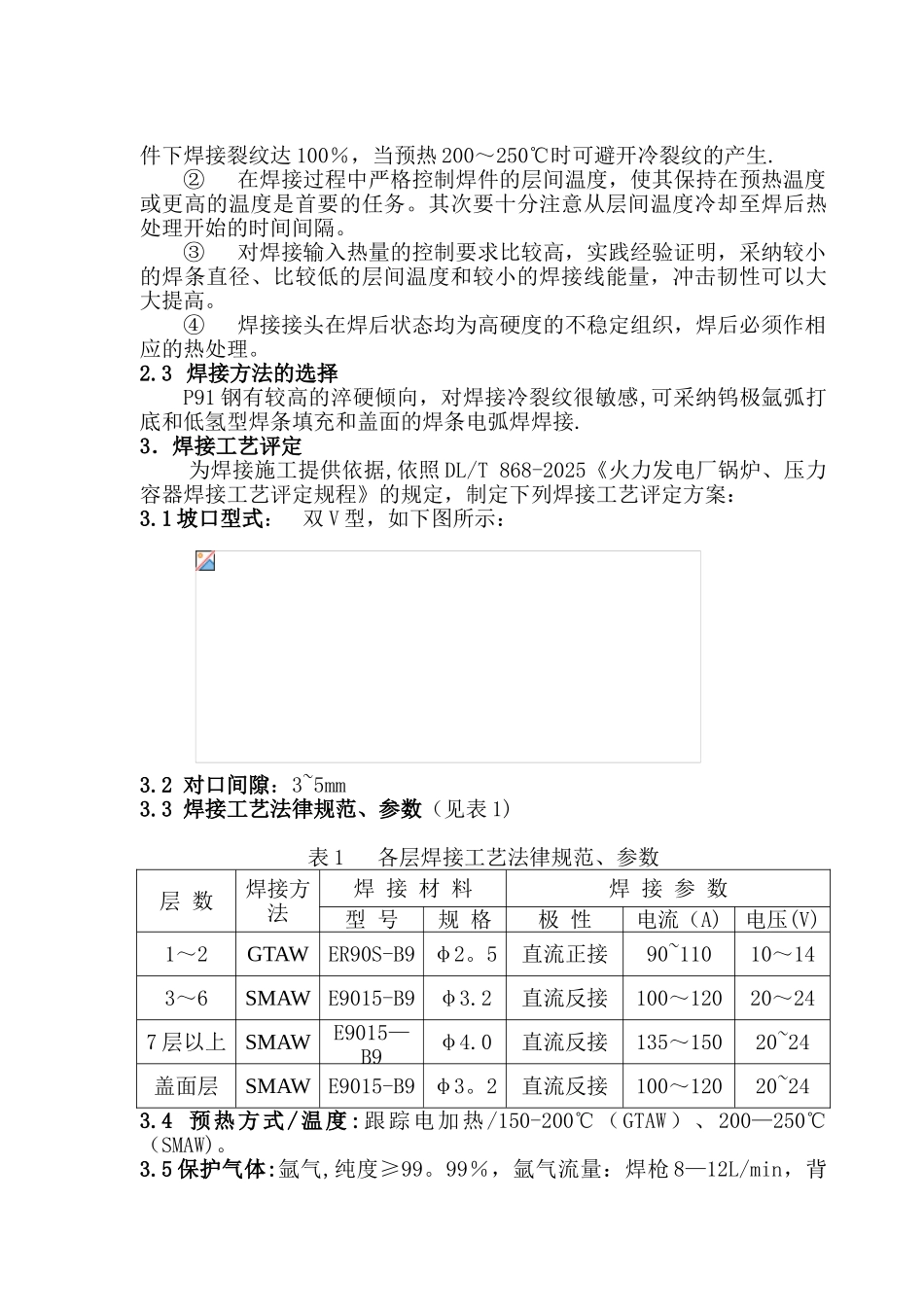

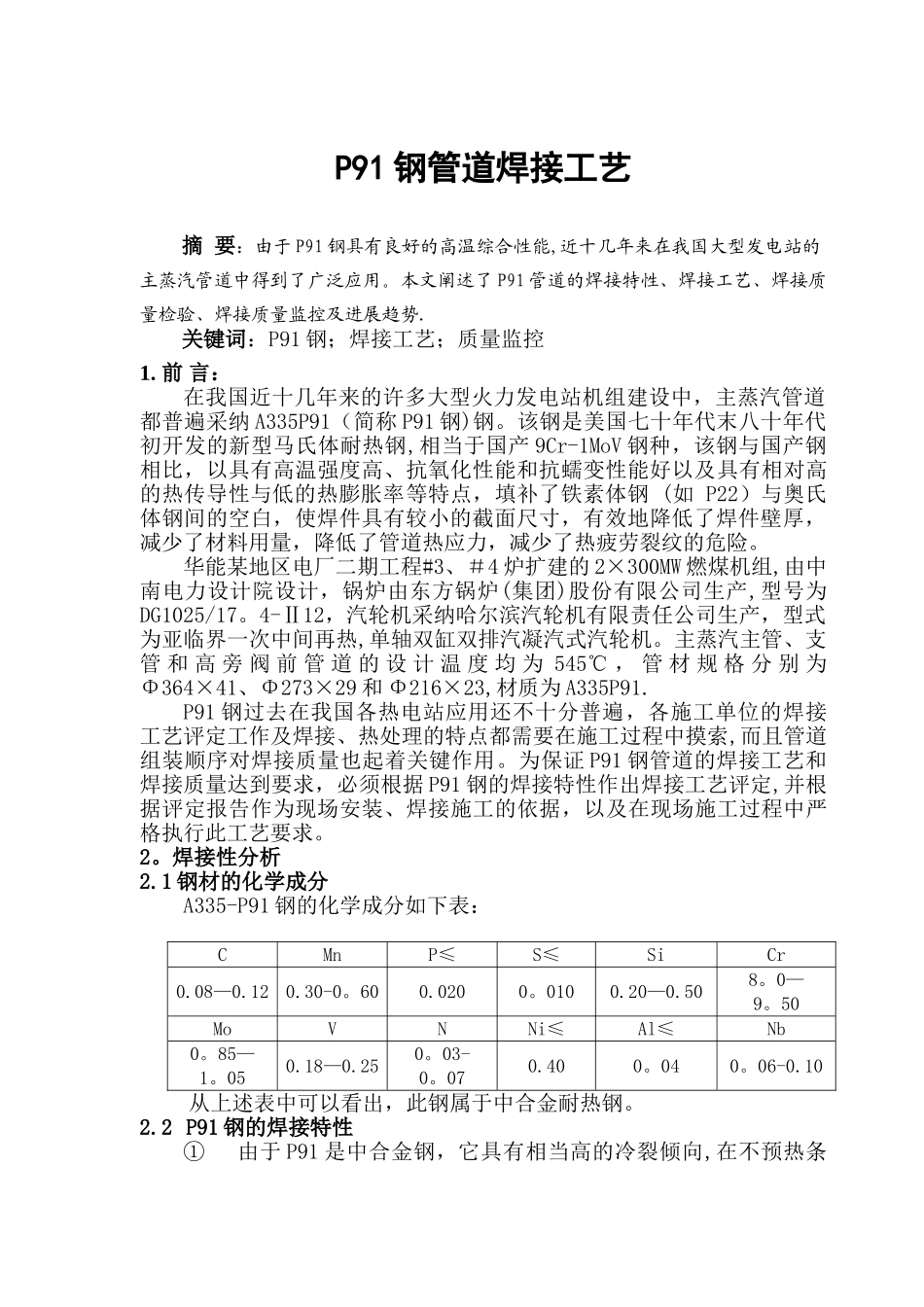

P91 钢管道焊接工艺摘 要：由于 P91 钢具有良好的高温综合性能,近十几年来在我国大型发电站的主蒸汽管道中得到了广泛应用。本文阐述了 P91 管道的焊接特性、焊接工艺、焊接质量检验、焊接质量监控及进展趋势.关键词：P91 钢；焊接工艺；质量监控1. 前 言：在我国近十几年来的许多大型火力发电站机组建设中，主蒸汽管道都普遍采纳 A335P91（简称 P91 钢)钢。该钢是美国七十年代末八十年代初开发的新型马氏体耐热钢,相当于国产 9Cr-1MoV 钢种，该钢与国产钢相比，以具有高温强度高、抗氧化性能和抗蠕变性能好以及具有相对高的热传导性与低的热膨胀率等特点，填补了铁素体钢 (如 P22）与奥氏体钢间的空白，使焊件具有较小的截面尺寸，有效地降低了焊件壁厚，减少了材料用量，降低了管道热应力，减少了热疲劳裂纹的危险。华能某地区电厂二期工程#3、＃4 炉扩建的 2×300MW 燃煤机组,由中南电力设计院设计，锅炉由东方锅炉(集团)股份有限公司生产,型号为DG1025/17。4-Ⅱ12，汽轮机采纳哈尔滨汽轮机有限责任公司生产，型式为亚临界一次中间再热,单轴双缸双排汽凝汽式汽轮机。主蒸汽主管、支管 和 高 旁 阀 前 管 道 的 设 计 温 度 均 为 545℃ ， 管 材 规 格 分 别 为Φ364×41、Φ273×29 和 Φ216×23,材质为 A335P91.P91 钢过去在我国各热电站应用还不十分普遍，各施工单位的焊接工艺评定工作及焊接、热处理的特点都需要在施工过程中摸索,而且管道组装顺序对焊接质量也起着关键作用。为保证 P91 钢管道的焊接工艺和焊接质量达到要求，必须根据 P91 钢的焊接特性作出焊接工艺评定,并根据评定报告作为现场安装、焊接施工的依据，以及在现场施工过程中严格执行此工艺要求。2。焊接性分析2.1 钢材的化学成分A335-P91 钢的化学成分如下表：CMnP≤S≤SiCr0.08—0.120.30-0。600.0200。0100.20—0.508。0—9。50MoVNNi≤Al≤Nb0。85—1。050.18—0.250。03-0。070.400。040。06-0.10从上述表中可以看出，此钢属于中合金耐热钢。2.2 P91 钢的焊接特性①由于 P91 是中合金钢，它具有相当高的冷裂倾向,在不预热条件下焊接裂纹达 100％，当预热 200～250℃时可避开冷裂纹的产生.②在焊接过程中严格控制焊件的层间温度，使其保持在预热温度或更高的温度是首要的任务。其次要十分注意从层间温度冷却至焊后热处理开始的时间间隔。③对焊接输入热量的控制要求比较高，实践经验证明，采纳较小的焊条直径...
