PCI插槽引脚排列顺序-引脚定义-PCI插槽引脚顺序怎样数

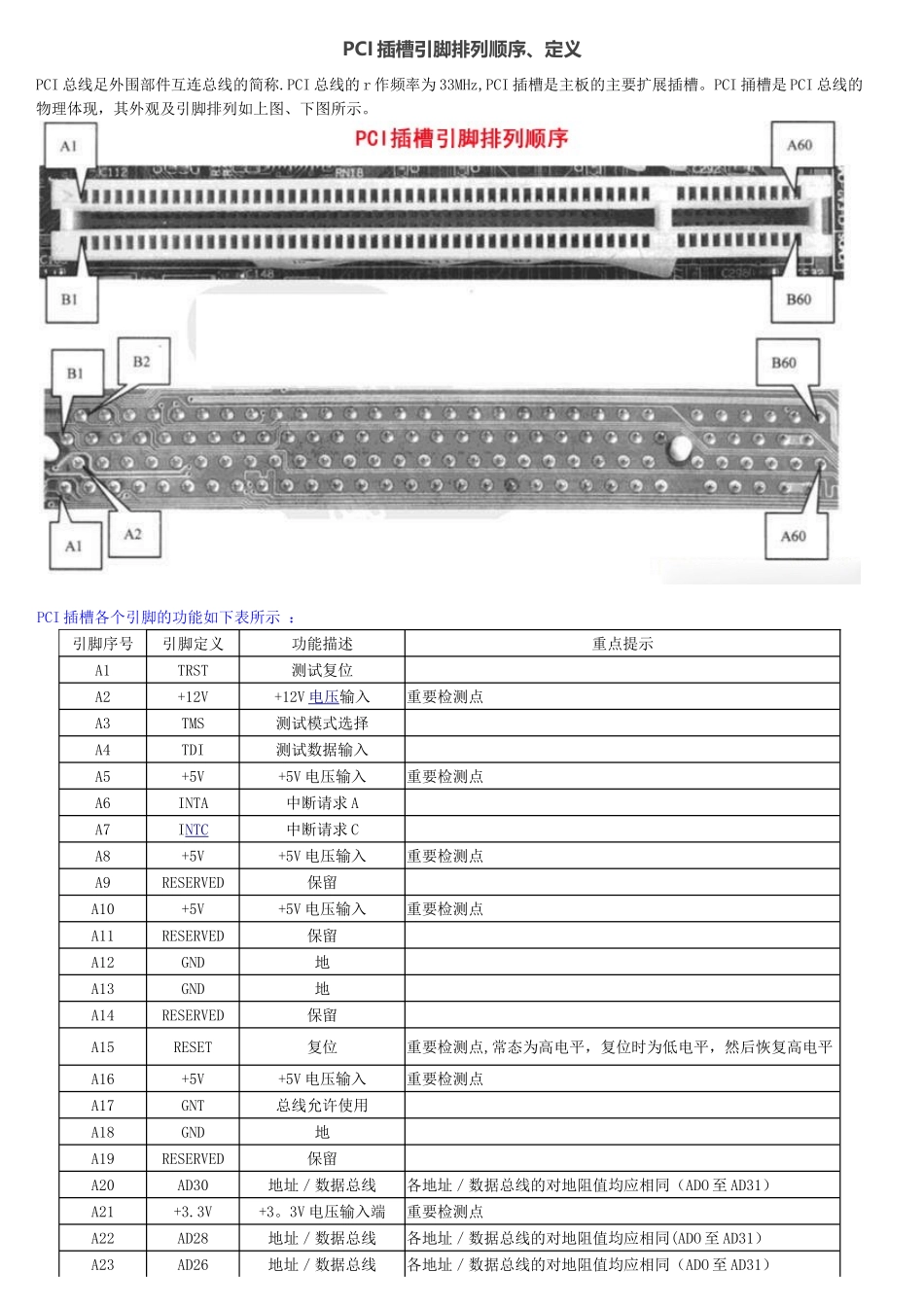

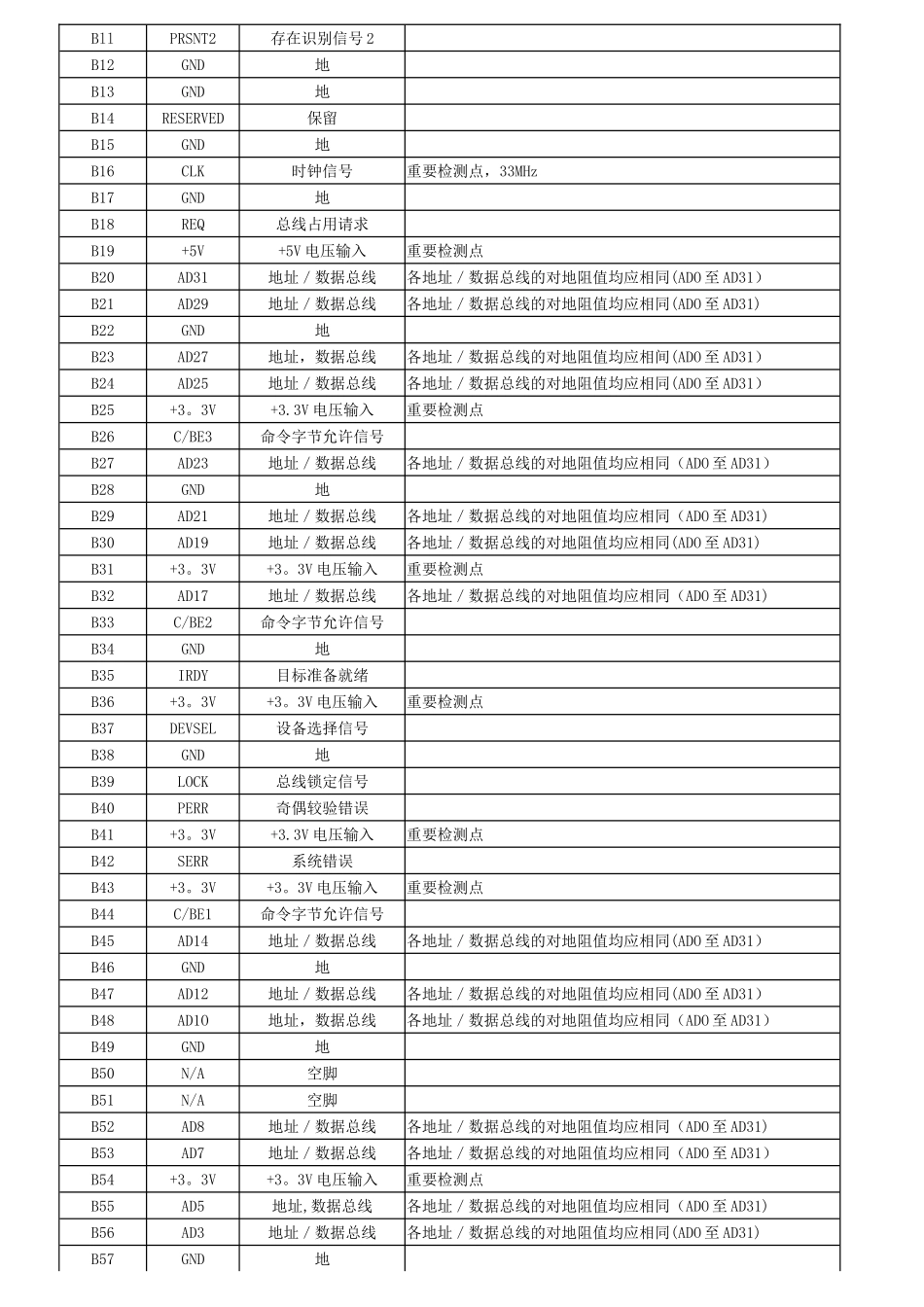

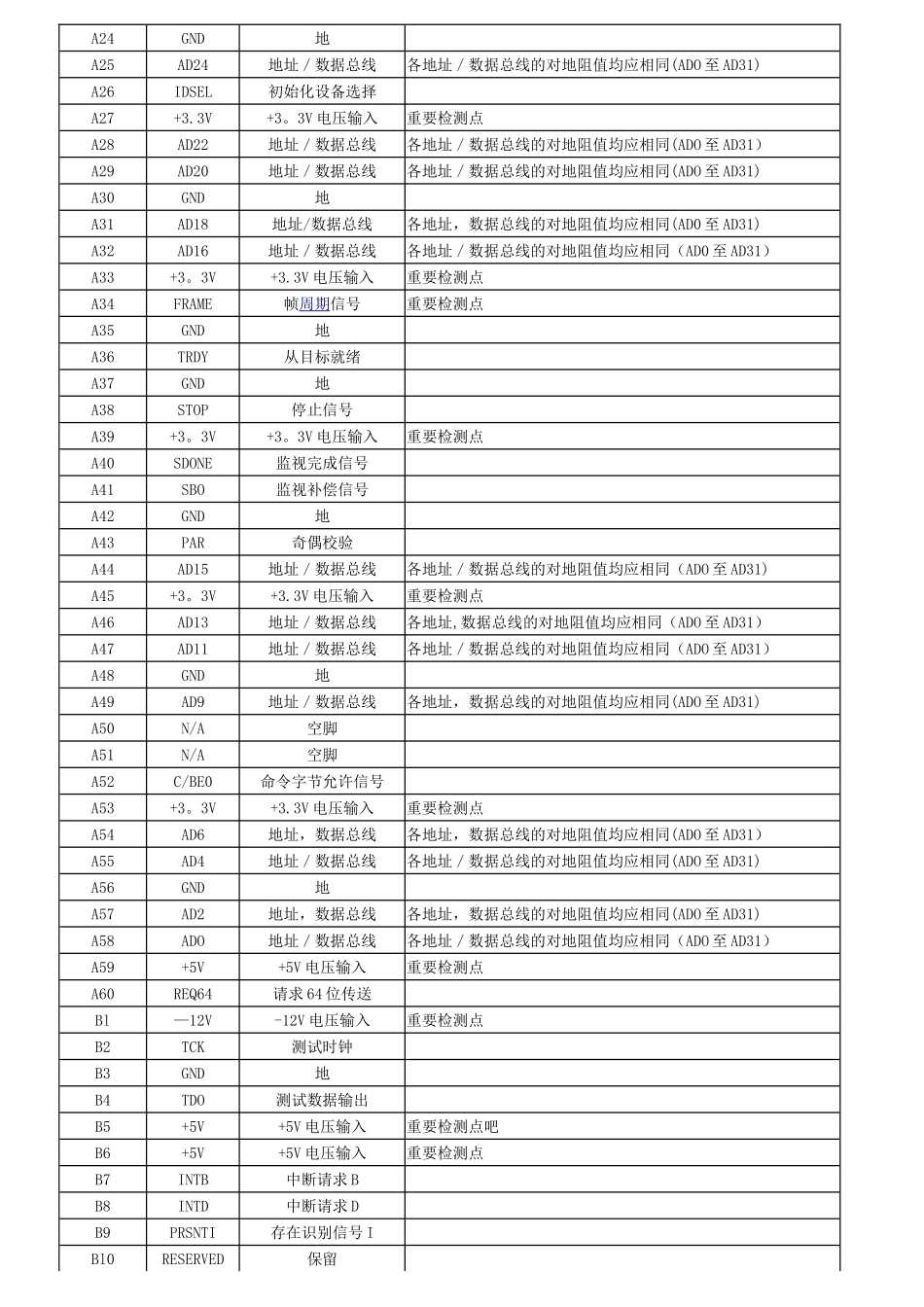

PCI 插槽引脚排列顺序、定义PCI 总线足外围部件互连总线的简称.PCI 总线的 r 作频率为 33MHz,PCI 插槽是主板的主要扩展插槽。PCI 捅槽是 PCI 总线的物理体现，其外观及引脚排列如上图、下图所示。PCI 插槽各个引脚的功能如下表所示 ：引脚序号引脚定义功能描述重点提示A1TRST测试复位 A2+12V+12V 电压输入重要检测点A3TMS测试模式选择 A4TDI测试数据输入 A5+5V+5V 电压输入重要检测点A6INTA中断请求 A A7INTC中断请求 C A8+5V+5V 电压输入重要检测点A9RESERVED保留 A10+5V+5V 电压输入重要检测点A11RESERVED保留 A12GND地 A13GND地 A14RESERVED保留 A15RESET复位重要检测点,常态为高电平，复位时为低电平，然后恢复高电平A16+5V+5V 电压输入重要检测点A17GNT总线允许使用 A18GND地 A19RESERVED保留 A20AD30地址／数据总线各地址／数据总线的对地阻值均应相同（ADO 至 AD31）A21+3.3V+3。3V 电压输入端重要检测点A22AD28地址／数据总线各地址／数据总线的对地阻值均应相同(ADO 至 AD31）A23AD26地址／数据总线各地址／数据总线的对地阻值均应相同（ADO 至 AD31）A24GND地 A25AD24地址／数据总线各地址／数据总线的对地阻值均应相同(ADO 至 AD31)A26IDSEL初始化设备选择 A27+3.3V+3。3V 电压输入重要检测点A28AD22地址／数据总线各地址／数据总线的对地阻值均应相同(ADO 至 AD31）A29AD20地址／数据总线各地址／数据总线的对地阻值均应相同(ADO 至 AD31)A30GND地 A31AD18地址/数据总线各地址，数据总线的对地阻值均应相同(AD0 至 AD31)A32AD16地址／数据总线各地址／数据总线的对地阻值均应相同（AD0 至 AD31）A33+3。3V+3.3V 电压输入重要检测点A34FRAME帧周期信号重要检测点A35GND地 A36TRDY从目标就绪 A37GND地 A38STOP停止信号 A39+3。3V+3。3V 电压输入重要检测点A40SDONE监视完成信号 A41SBO监视补偿信号 A42GND地 A43PAR奇偶校验 A44AD15地址／数据总线各地址／数据总线的对地阻值均应相同（ADO 至 AD31)A45+3。3V+3.3V 电压输入重要检测点A46AD13地址／数据总线各地址,数据总线的对地阻值均应相同（ADO 至 AD31）A47AD11地址／数据总线各地址／数据总线的对地阻值均应相同（ADO 至 AD31）A48GND地 A49AD9地址／数据总线各地址，数据总线的对地阻值均应相同(ADO 至 AD31)A50N/A空脚 A51N/A空脚 A52C/BE0命令字节允许信号 A53+3。3V+3.3V 电压输入重要检测点A54...
