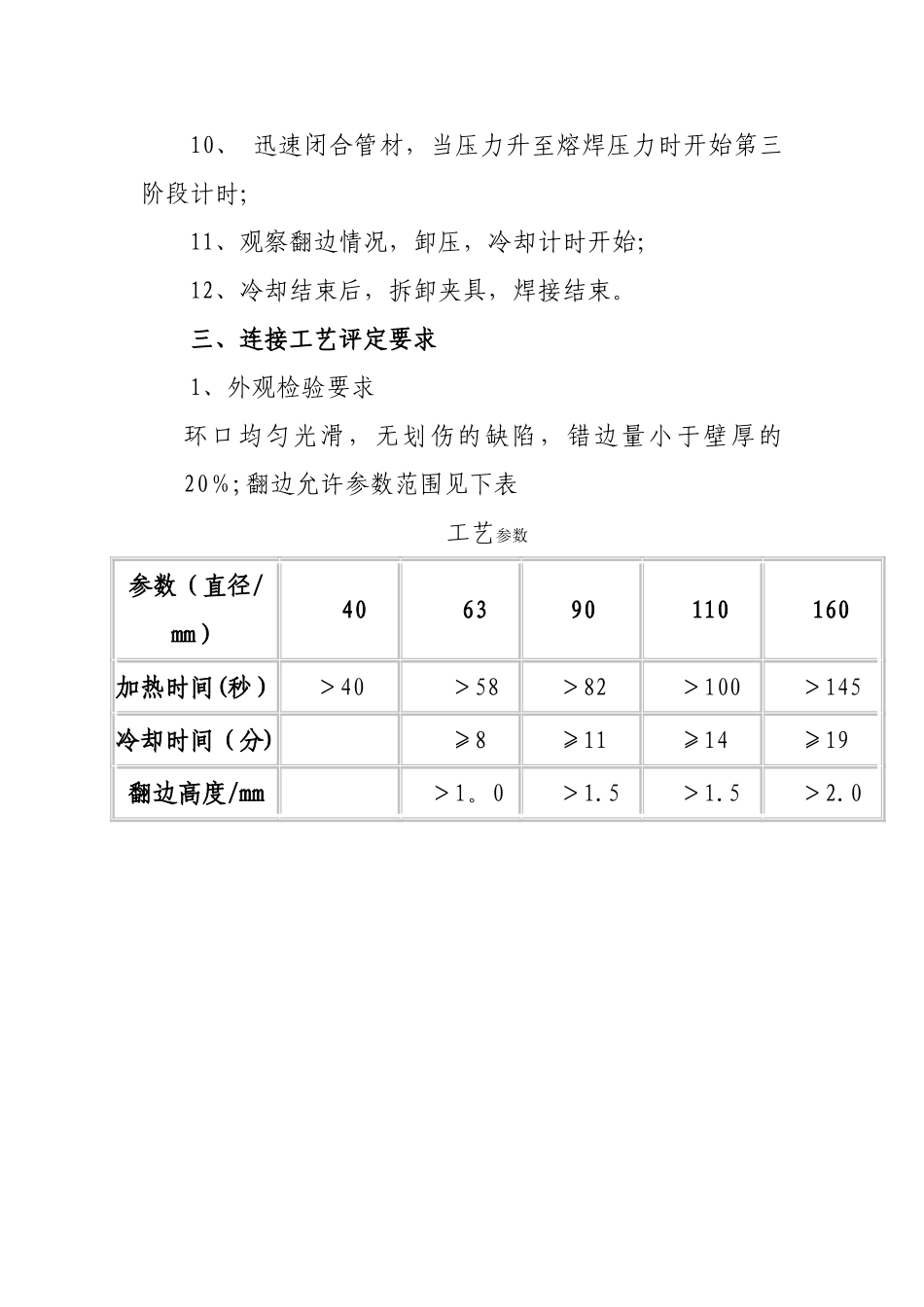

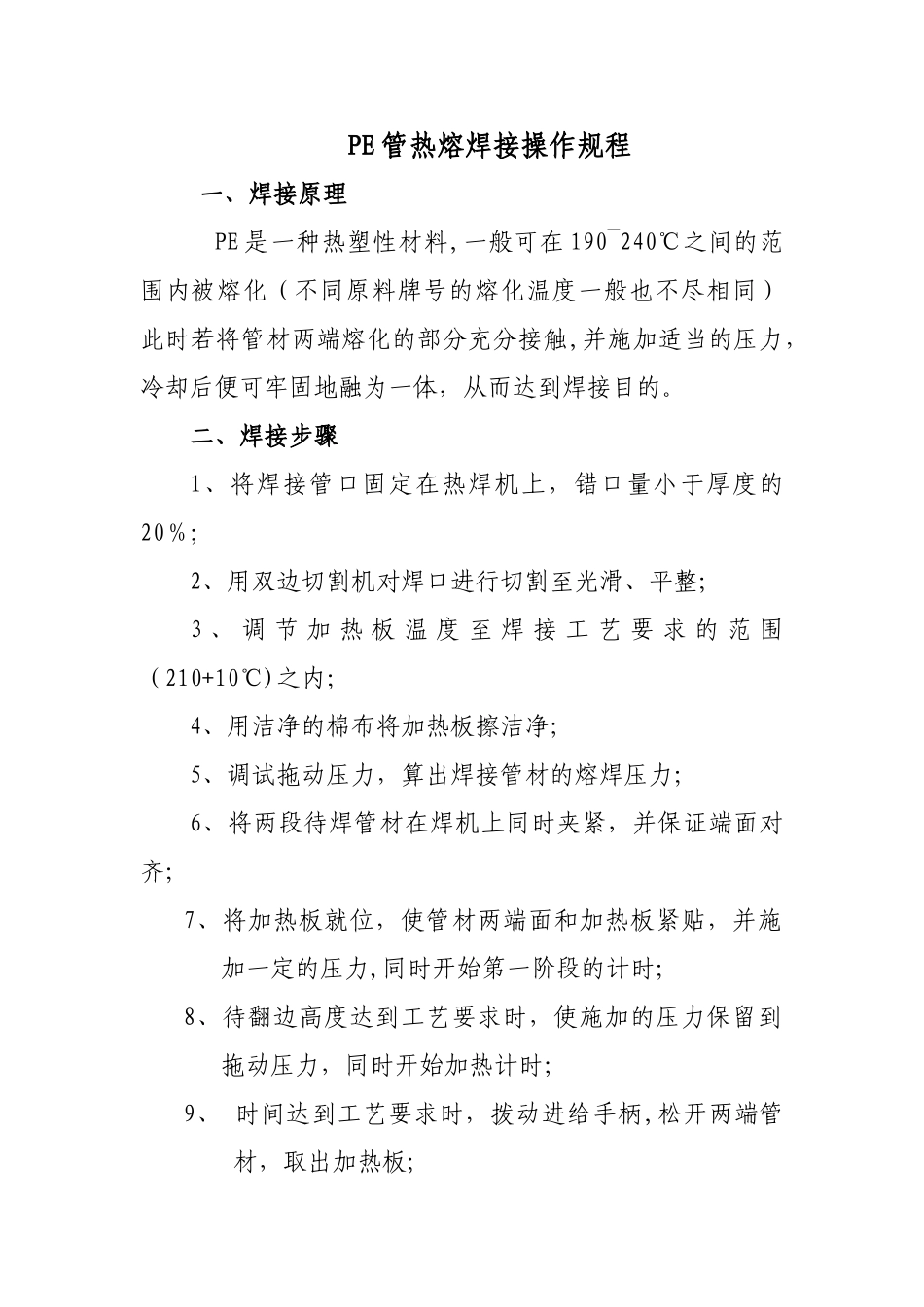

PE 管热熔焊接操作规程 一、焊接原理 PE 是一种热塑性材料,一般可在 190~240℃之间的范围内被熔化（不同原料牌号的熔化温度一般也不尽相同）此时若将管材两端熔化的部分充分接触,并施加适当的压力，冷却后便可牢固地融为一体，从而达到焊接目的。二、焊接步骤1、将焊接管口固定在热焊机上，错口量小于厚度的20％；2、用双边切割机对焊口进行切割至光滑、平整;3 、 调 节 加 热 板 温 度 至 焊 接 工 艺 要 求 的 范 围（210+10℃)之内；4、用洁净的棉布将加热板擦洁净；5、调试拖动压力，算出焊接管材的熔焊压力；6、将两段待焊管材在焊机上同时夹紧，并保证端面对齐；7、将加热板就位，使管材两端面和加热板紧贴，并施加一定的压力,同时开始第一阶段的计时；8、待翻边高度达到工艺要求时，使施加的压力保留到拖动压力，同时开始加热计时；9、 时间达到工艺要求时，拨动进给手柄,松开两端管材，取出加热板;10、 迅速闭合管材，当压力升至熔焊压力时开始第三阶段计时；11、观察翻边情况，卸压，冷却计时开始；12、冷却结束后，拆卸夹具，焊接结束。三、连接工艺评定要求1、外观检验要求环口均匀光滑，无划伤的缺陷，错边量小于壁厚的20％;翻边允许参数范围见下表工艺参数参数（直径/mm） 40 6390110160加热时间(秒）＞40 ＞58＞82＞100＞145冷却时间（分)≥8≥11≥14≥19翻边高度/mm ＞1。0＞1.5＞1.5＞2.0
