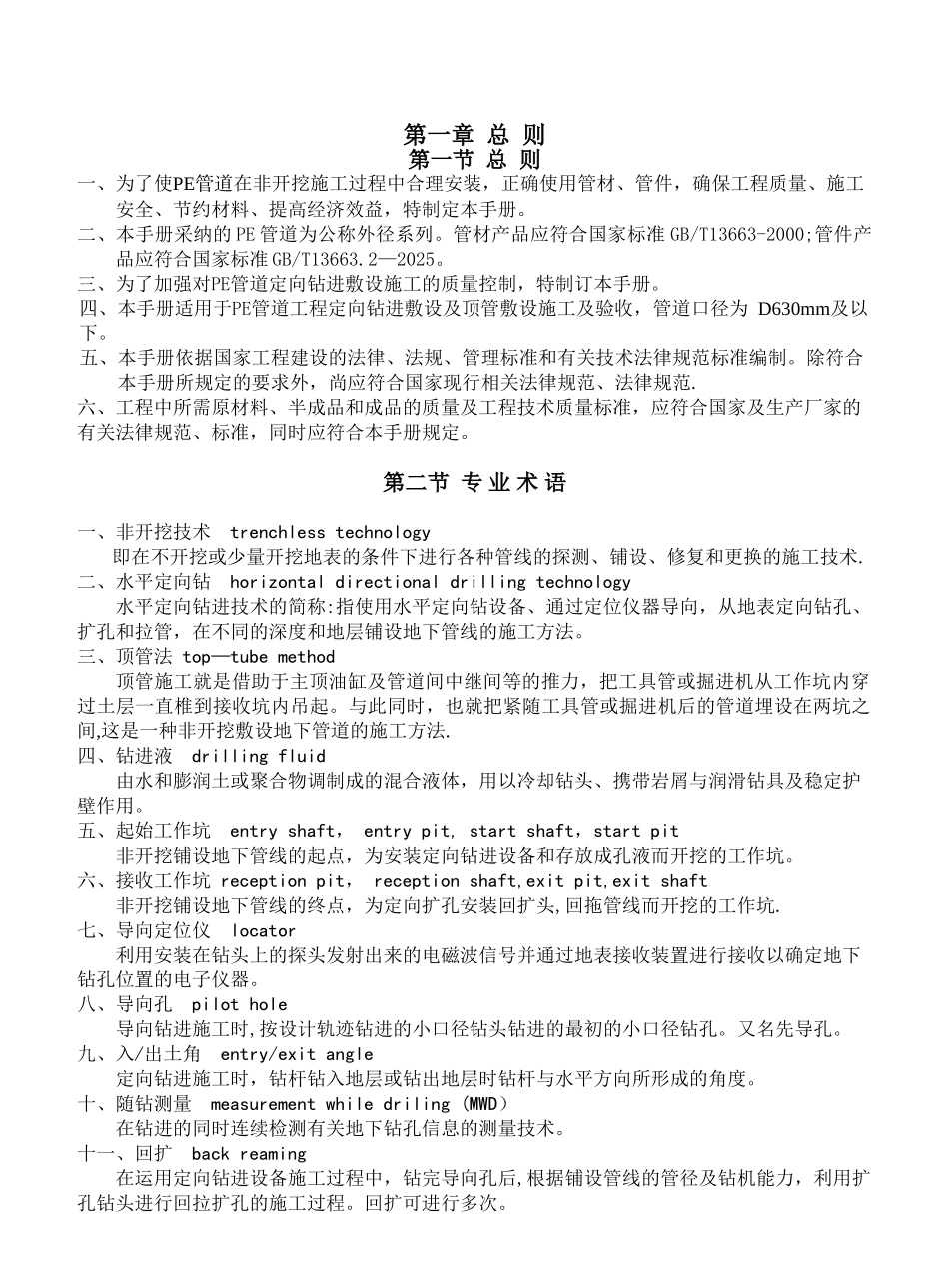

第一章 总 则第一节 总 则一、为了使PE管道在非开挖施工过程中合理安装，正确使用管材、管件，确保工程质量、施工安全、节约材料、提高经济效益，特制定本手册。二、本手册采纳的 PE 管道为公称外径系列。管材产品应符合国家标准 GB/T13663-2000;管件产品应符合国家标准 GB/T13663.2—2025。三、为了加强对PE管道定向钻进敷设施工的质量控制，特制订本手册。 四、本手册适用于PE管道工程定向钻进敷设及顶管敷设施工及验收，管道口径为 D630mm及以下。五、本手册依据国家工程建设的法律、法规、管理标准和有关技术法律规范标准编制。除符合本手册所规定的要求外，尚应符合国家现行相关法律规范、法律规范.六、工程中所需原材料、半成品和成品的质量及工程技术质量标准，应符合国家及生产厂家的有关法律规范、标准，同时应符合本手册规定。第二节 专 业 术 语一、非开挖技术 trenchless technology即在不开挖或少量开挖地表的条件下进行各种管线的探测、铺设、修复和更换的施工技术.二、水平定向钻 horizontal directional drilling technology水平定向钻进技术的简称:指使用水平定向钻设备、通过定位仪器导向，从地表定向钻孔、扩孔和拉管，在不同的深度和地层铺设地下管线的施工方法。三、顶管法 top—tube method顶管施工就是借助于主顶油缸及管道间中继间等的推力，把工具管或掘进机从工作坑内穿过土层一直椎到接收坑内吊起。与此同时，也就把紧随工具管或掘进机后的管道埋设在两坑之间,这是一种非开挖敷设地下管道的施工方法.四、钻进液 drilling fluid由水和膨润土或聚合物调制成的混合液体，用以冷却钻头、携带岩屑与润滑钻具及稳定护壁作用。五、起始工作坑 entry shaft， entry pit, start shaft，start pit非开挖铺设地下管线的起点，为安装定向钻进设备和存放成孔液而开挖的工作坑。六、接收工作坑 reception pit， reception shaft,exit pit,exit shaft非开挖铺设地下管线的终点，为定向扩孔安装回扩头,回拖管线而开挖的工作坑.七、导向定位仪 locator利用安装在钻头上的探头发射出来的电磁波信号并通过地表接收装置进行接收以确定地下钻孔位置的电子仪器。八、导向孔 pilot hole导向钻进施工时,按设计轨迹钻进的小口径钻头钻进的最初的小口径钻孔。又名先导孔。九、入/出土角 entry/exit angle定向钻进施工时，钻杆钻入地层或钻出地层时钻杆与水平方向所形成的角度。十、随钻测量 measureme...
