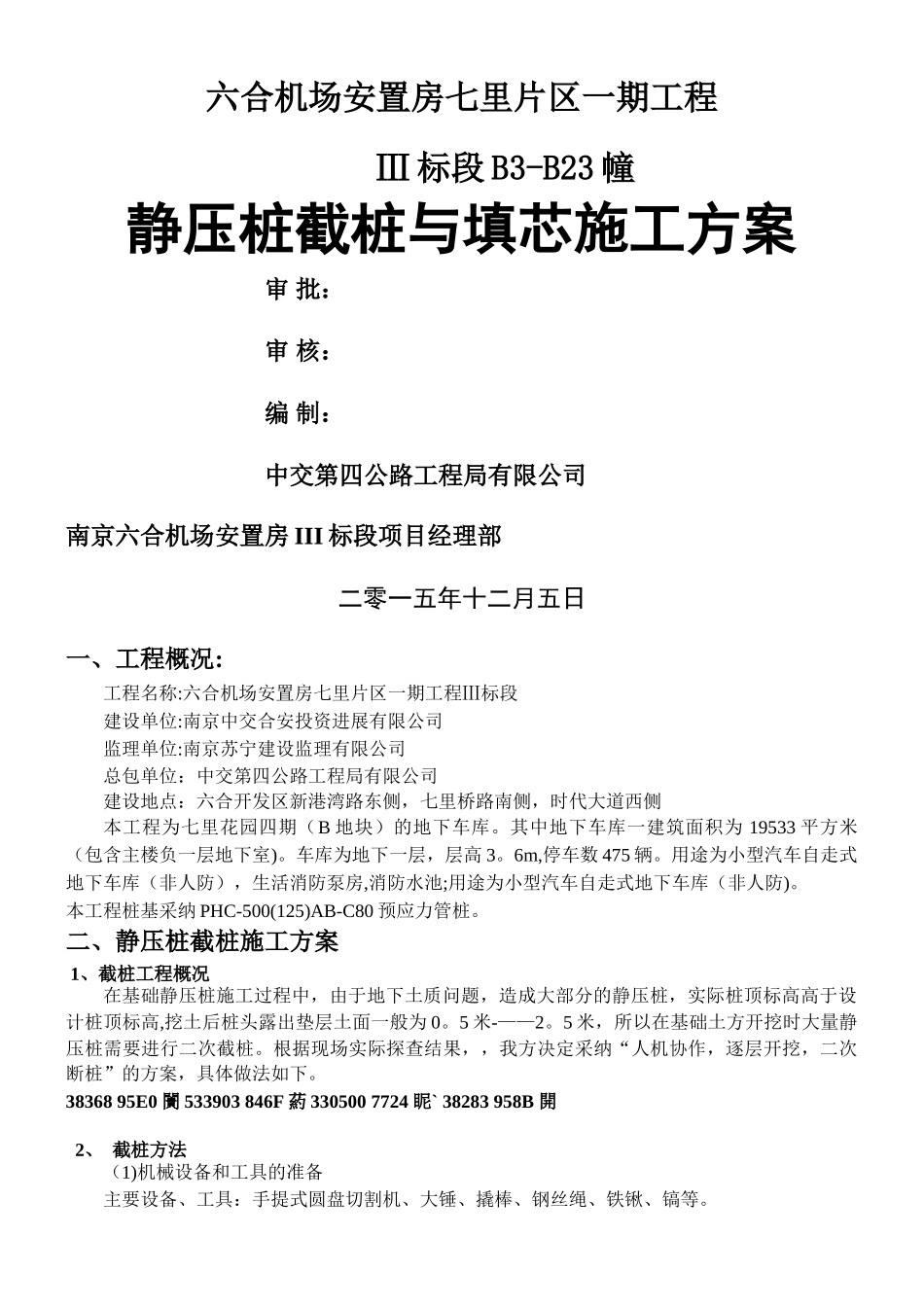

六合机场安置房七里片区一期工程Ⅲ 标段 B3-B23 幢静压桩截桩与填芯施工方案审 批：审 核：编 制：中交第四公路工程局有限公司南京六合机场安置房 III 标段项目经理部 二零一五年十二月五日一、工程概况:工程名称:六合机场安置房七里片区一期工程Ⅲ标段建设单位:南京中交合安投资进展有限公司监理单位:南京苏宁建设监理有限公司总包单位：中交第四公路工程局有限公司建设地点：六合开发区新港湾路东侧，七里桥路南侧，时代大道西侧本工程为七里花园四期（B 地块）的地下车库。其中地下车库一建筑面积为 19533 平方米（包含主楼负一层地下室)。车库为地下一层，层高 3。6m,停车数 475 辆。用途为小型汽车自走式地下车库（非人防），生活消防泵房,消防水池;用途为小型汽车自走式地下车库（非人防)。 本工程桩基采纳 PHC-500(125)AB-C80 预应力管桩。二、静压桩截桩施工方案 1、截桩工程概况在基础静压桩施工过程中，由于地下土质问题，造成大部分的静压桩，实际桩顶标高高于设计桩顶标高,挖土后桩头露出垫层土面一般为 0。5 米-——2。5 米，所以在基础土方开挖时大量静压桩需要进行二次截桩。根据现场实际探查结果，，我方决定采纳“人机协作，逐层开挖，二次断桩”的方案，具体做法如下。38368 95E0 闠 533903 846F 葯 330500 7724 眤` 38283 958B 開 2、 截桩方法（1)机械设备和工具的准备主要设备、工具：手提式圆盘切割机、大锤、撬棒、钢丝绳、铁锹、镐等。（2)作业条件截桩：在基槽内进行，周围不得有其他机械、人员施工。 （3）截桩方法a、使用挖掘机从基础一侧开始挖土，挖土深度以设计要求标高，桩侧预留 100mm 保护土，工程桩挖出一个承台后,将桩头周围的土方尽量清净（注意挖土机不得碰撞桩头）。b、用水准仪将桩顶标高确定并用墨线弹出。c、采纳手提式圆盘切割机人工截桩。d、桩头由挖机运至临近土方堆放场地。 3、 施工要点（1）在基坑土方开挖过程中遇到静压桩桩体时立即停止用 330 挖机施工，改用铲斗为600mm 的 210 挖机进行掏桩。（2）本工程地下水位较高,基底出现地下水，土建单位采纳水泵进行排水，待地下水清净后，土建单位组织人员将桩顶标高线弹在桩身上，严格根据设计要求标高(即比垫层上标高高 50㎜）,监理单位确认标高无误后，方可进行下道工序的施工。（3）掏桩间土、弹线、验线工作完毕后进行截桩工作，截桩用手提式圆盘切割机根据所弹桩顶标高线进行切割。切割时需将桩...
