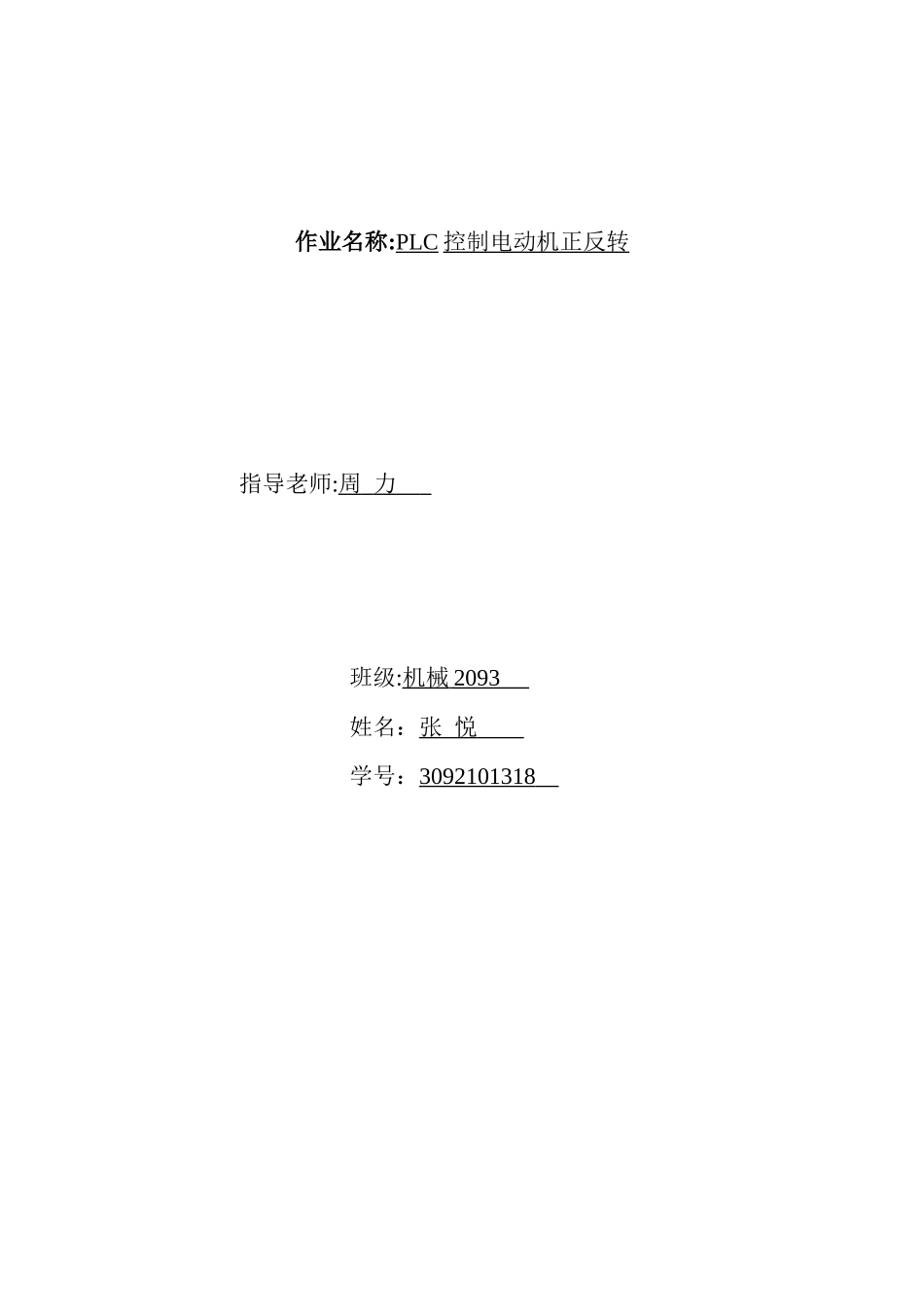

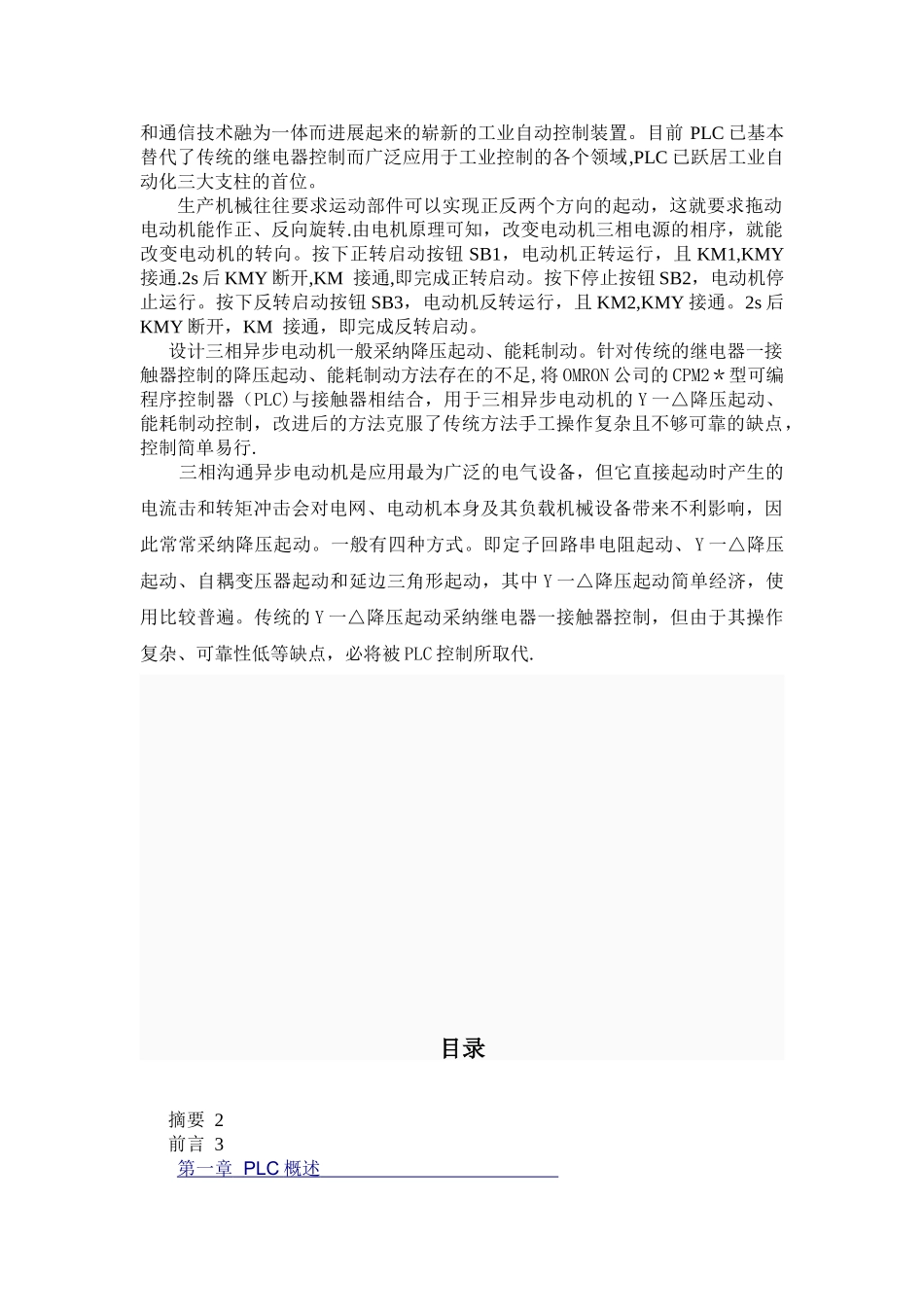

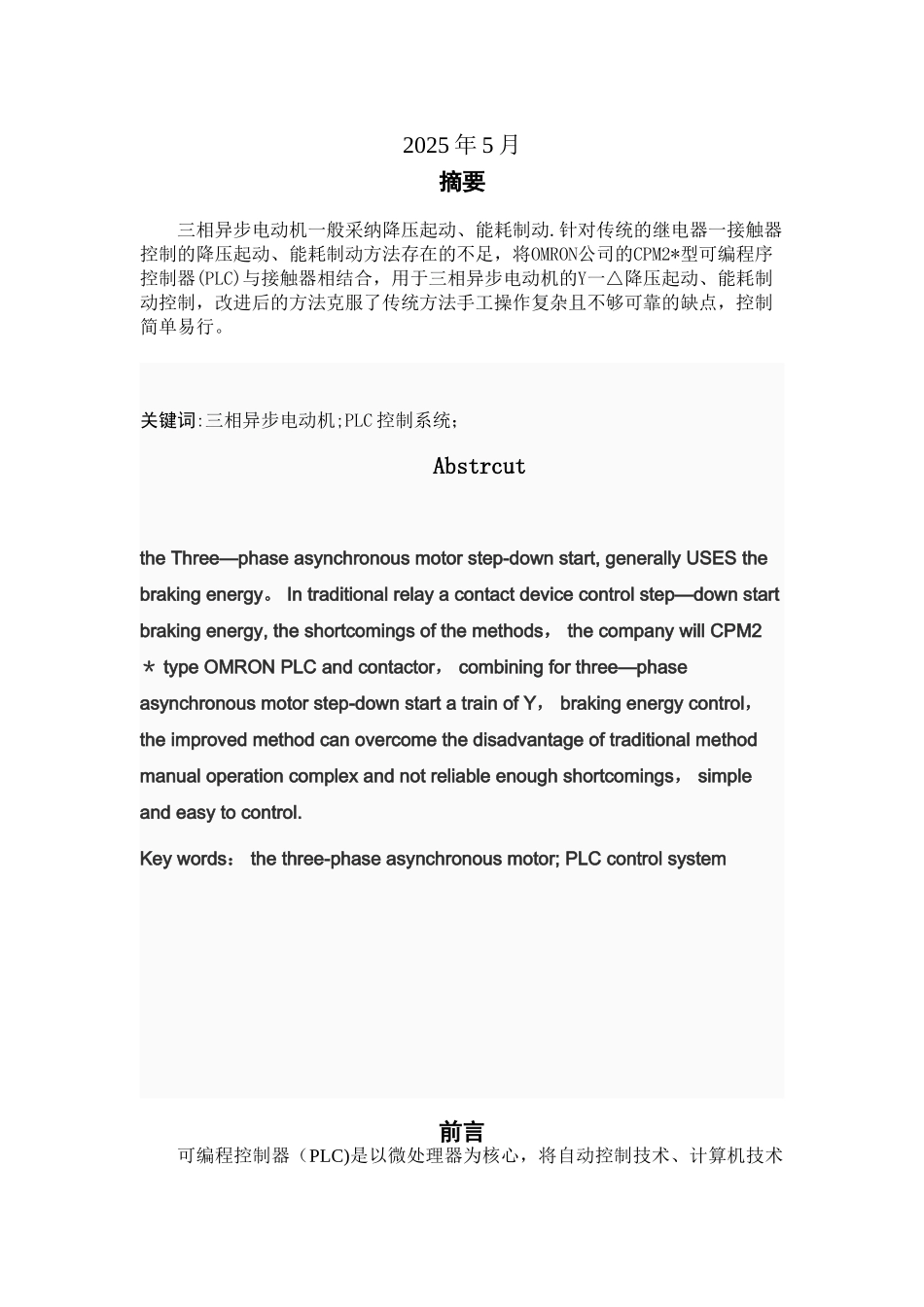

作业名称:PLC 控制电动机正反转 指导老师:周 力 班级:机械 2093 姓名：张 悦 学号：3092101318 2025 年 5 月摘要三相异步电动机一般采纳降压起动、能耗制动.针对传统的继电器一接触器控制的降压起动、能耗制动方法存在的不足，将OMRON公司的CPM2*型可编程序控制器(PLC)与接触器相结合，用于三相异步电动机的Y一△降压起动、能耗制动控制，改进后的方法克服了传统方法手工操作复杂且不够可靠的缺点，控制简单易行。关键词:三相异步电动机;PLC 控制系统； Abstrcutthe Three—phase asynchronous motor step-down start, generally USES the braking energy。 In traditional relay a contact device control step—down start braking energy, the shortcomings of the methods， the company will CPM2 ＊ type OMRON PLC and contactor， combining for three—phase asynchronous motor step-down start a train of Y， braking energy control， the improved method can overcome the disadvantage of traditional method manual operation complex and not reliable enough shortcomings， simple and easy to control. Key words： the three-phase asynchronous motor; PLC control system 前言可编程控制器（PLC)是以微处理器为核心，将自动控制技术、计算机技术和通信技术融为一体而进展起来的崭新的工业自动控制装置。目前 PLC 已基本替代了传统的继电器控制而广泛应用于工业控制的各个领域,PLC 已跃居工业自动化三大支柱的首位。生产机械往往要求运动部件可以实现正反两个方向的起动，这就要求拖动电动机能作正、反向旋转.由电机原理可知，改变电动机三相电源的相序，就能改变电动机的转向。按下正转启动按钮 SB1，电动机正转运行，且 KM1,KMY接通.2s 后 KMY 断开,KM 接通,即完成正转启动。按下停止按钮 SB2，电动机停止运行。按下反转启动按钮 SB3，电动机反转运行，且 KM2,KMY 接通。2s 后KMY 断开，KM 接通，即完成反转启动。 设计三相异步电动机一般采纳降压起动、能耗制动。针对传统的继电器一接触器控制的降压起动、能耗制动方法存在的不足,将 OMRON 公司的 CPM2＊型可编程序控制器（PLC)与接触器相结合，用于三相异步电动机的 Y 一△降压起动、能耗制动控制，改进后的方法克服了传统方法手工操作复杂...
