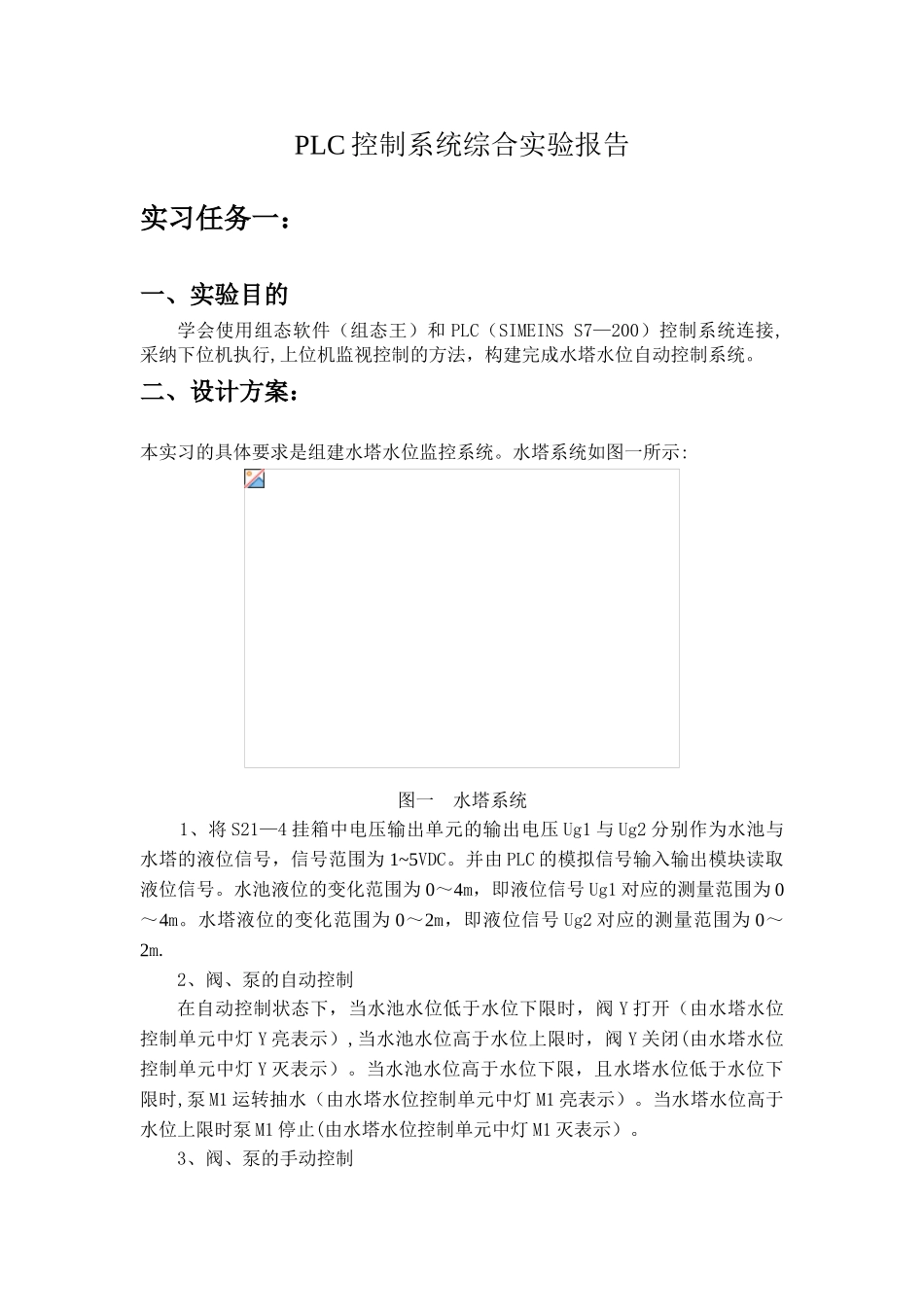

PLC 控制系统综合实验报告实习任务一：一、实验目的学会使用组态软件（组态王）和 PLC（SIMEINS S7—200）控制系统连接,采纳下位机执行,上位机监视控制的方法，构建完成水塔水位自动控制系统。二、设计方案：本实习的具体要求是组建水塔水位监控系统。水塔系统如图一所示:图一 水塔系统 1、将 S21—4 挂箱中电压输出单元的输出电压 Ug1 与 Ug2 分别作为水池与水塔的液位信号，信号范围为 1~5VDC。并由 PLC 的模拟信号输入输出模块读取液位信号。水池液位的变化范围为 0～4m，即液位信号 Ug1 对应的测量范围为 0～4m。水塔液位的变化范围为 0～2m，即液位信号 Ug2 对应的测量范围为 0～2m. 2、阀、泵的自动控制在自动控制状态下，当水池水位低于水位下限时，阀 Y 打开（由水塔水位控制单元中灯 Y 亮表示）,当水池水位高于水位上限时，阀 Y 关闭(由水塔水位控制单元中灯 Y 灭表示）。当水池水位高于水位下限，且水塔水位低于水位下限时,泵 M1 运转抽水（由水塔水位控制单元中灯 M1 亮表示）。当水塔水位高于水位上限时泵 M1 停止(由水塔水位控制单元中灯 M1 灭表示）。3、阀、泵的手动控制在手动控制状态下，由组态软件中的开关 button 来控制阀的打开与关闭，当开关闭合时阀打开,当开关断开时阀关闭。由组态软件中的开关 buttonM1 来控制泵的启动与停止，当开关闭合时泵启动,当开关断开时泵停止。4、控制状态的切换与显示由组态软件中开关 button 手/自动实现控制状态的切换,当开关闭合时系统处于自动控制状态,当开关断开时系统处于手动控制状态。由基本指令编程练习单元中的灯 Q0.0 实现控制状态的显示，灯亮表示系统处于自动控制状态，灯灭表示系统处于手动控制状态。5、组灯控制由基本指令编程练习单元中的灯 Q0。5、Q0。6、Q0.7、Q1.0、Q1。1 构成组灯,以组灯的不同状态表示水流的不同状态。具体说明如下：当阀泵均处于关闭状态时,组灯灭。当阀处于打开状态而泵处于关闭状态时,组灯中 Q1。1、Q1.0、Q0。7 依次循环点亮，且当其中某一灯亮时，其前一灯灭。当阀处于关闭状态而泵处于打开状态时,组灯中 Q0.7、Q0。6、Q0。5 依次循环点亮，且当其中某一灯亮时，其前一灯灭。当阀泵均处于打开状态时，组灯中 Q1.1、Q1。0、Q0.7、Q0。6、Q0。5 依次循环点亮，且当其中某一灯亮时，其前一灯灭。6、组态程序与 PLC 程序的连接7、组态王组态程序（1）系统运行状态的显示 能够显示系统的控制状...
