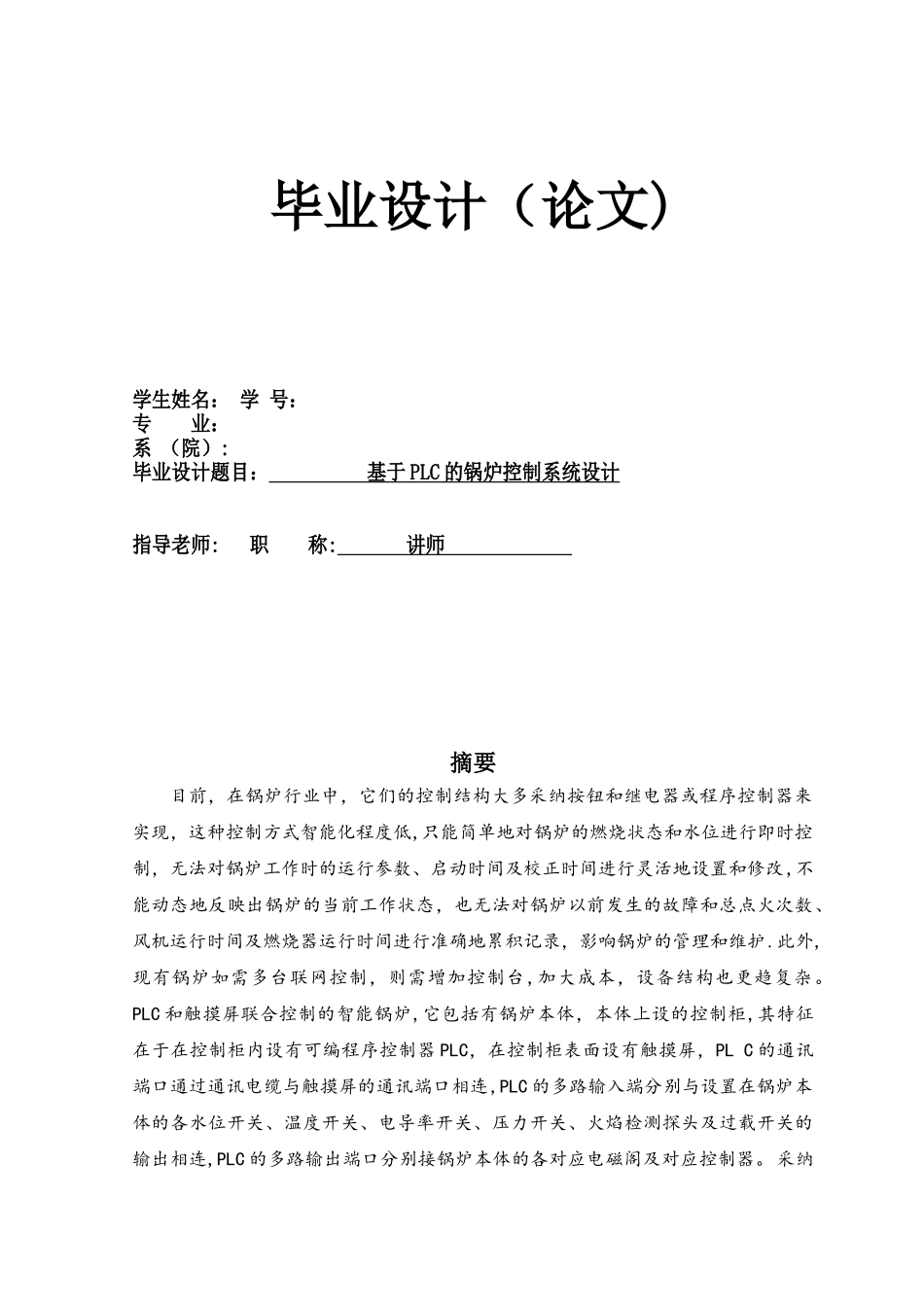

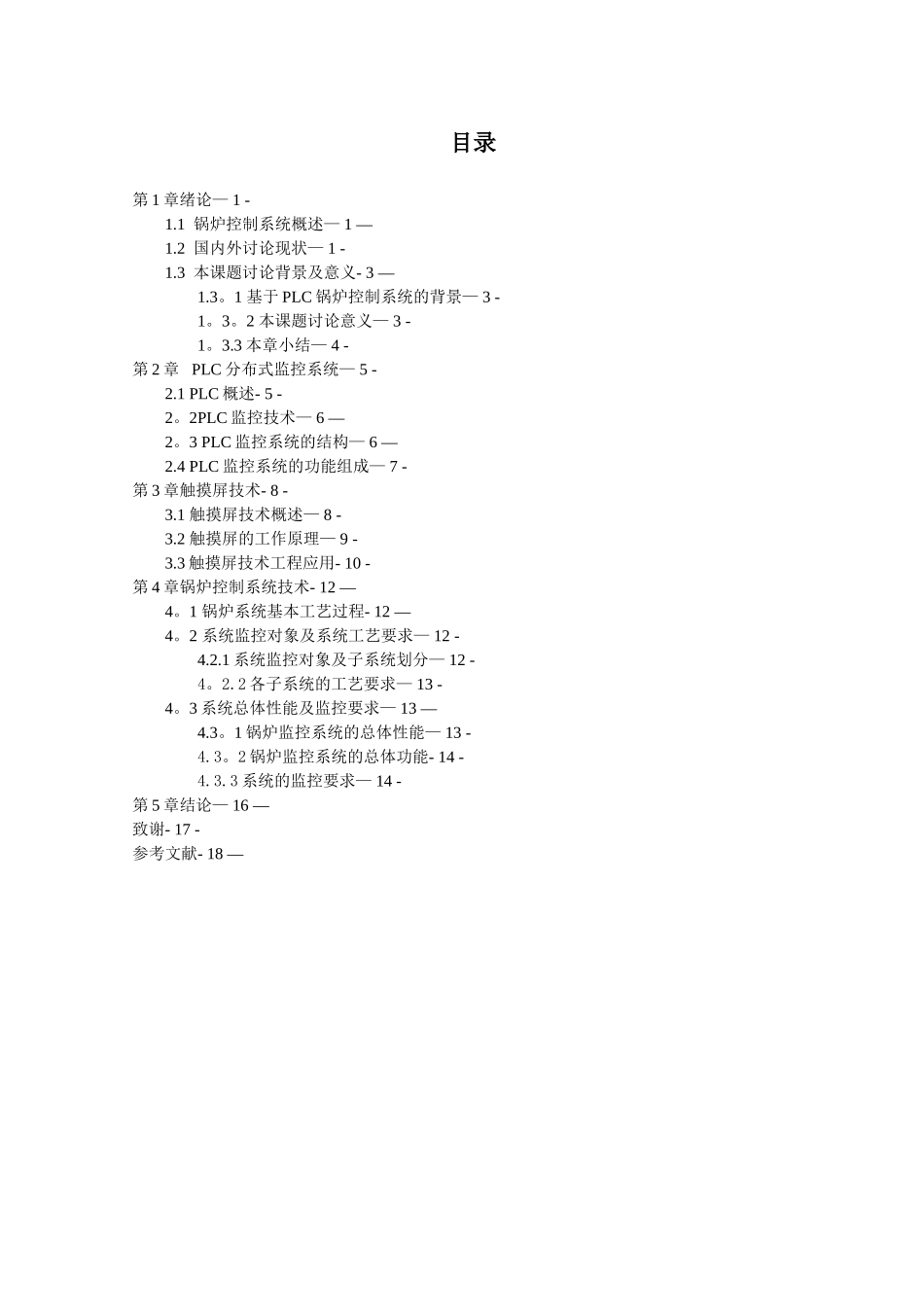

毕业设计（论文)学生姓名： 学 号：专 业：系 （院）:毕业设计题目： 基于 PLC 的锅炉控制系统设计 指导老师: 职 称: 讲师 摘要目前，在锅炉行业中，它们的控制结构大多采纳按钮和继电器或程序控制器来实现，这种控制方式智能化程度低,只能简单地对锅炉的燃烧状态和水位进行即时控制，无法对锅炉工作时的运行参数、启动时间及校正时间进行灵活地设置和修改,不能动态地反映出锅炉的当前工作状态，也无法对锅炉以前发生的故障和总点火次数、风机运行时间及燃烧器运行时间进行准确地累积记录，影响锅炉的管理和维护.此外,现有锅炉如需多台联网控制，则需增加控制台,加大成本，设备结构也更趋复杂。PLC 和触摸屏联合控制的智能锅炉,它包括有锅炉本体，本体上设的控制柜,其特征在于在控制柜内设有可编程序控制器 PLC，在控制柜表面设有触摸屏，PL C 的通讯端口通过通讯电缆与触摸屏的通讯端口相连,PLC 的多路输入端分别与设置在锅炉本体的各水位开关、温度开关、电导率开关、压力开关、火焰检测探头及过载开关的输出相连,PLC 的多路输出端口分别接锅炉本体的各对应电磁阁及对应控制器。 采纳西门子的 S7——200PL 控制，不仅简化了系统，提高了设备的可靠性和稳定性，同时也大幅地提高了燃烧能的热效率.通过触摸屏操作面板修改系统参数可以满足不同的工况要求,机组的各种信息，如工作状态、故障情况等可以声光报警及文字形式表示出来,主要控制参数（温度值）的实时变化情况以趋势图的形式记录显示，方便了设备的操作和维护，该系统通用性好、扩展性强,直观易操作。关键词 锅炉 PLC 智能化触摸屏目录第 1 章绪论— 1 -1.1 锅炉控制系统概述— 1 —1.2 国内外讨论现状— 1 -1.3 本课题讨论背景及意义- 3 —1.3。1 基于 PLC 锅炉控制系统的背景— 3 -1。3。2 本课题讨论意义— 3 -1。3.3 本章小结— 4 -第 2 章 PLC 分布式监控系统— 5 -2.1 PLC 概述- 5 -2。2PLC 监控技术— 6 —2。3 PLC 监控系统的结构— 6 —2.4 PLC 监控系统的功能组成— 7 -第 3 章触摸屏技术- 8 -3.1 触摸屏技术概述— 8 -3.2 触摸屏的工作原理— 9 -3.3 触摸屏技术工程应用- 10 -第 4 章锅炉控制系统技术- 12 —4。1 锅炉系统基本工艺过程- 12 —4。2 系统监控对象及系统工艺要求— 12 -4.2.1 系统监控对象及子系统划分— 12 -4。2.2 各子系统的工艺要求— 13 -4。3 系统总体...
