PLM系统硬件架构配置方案

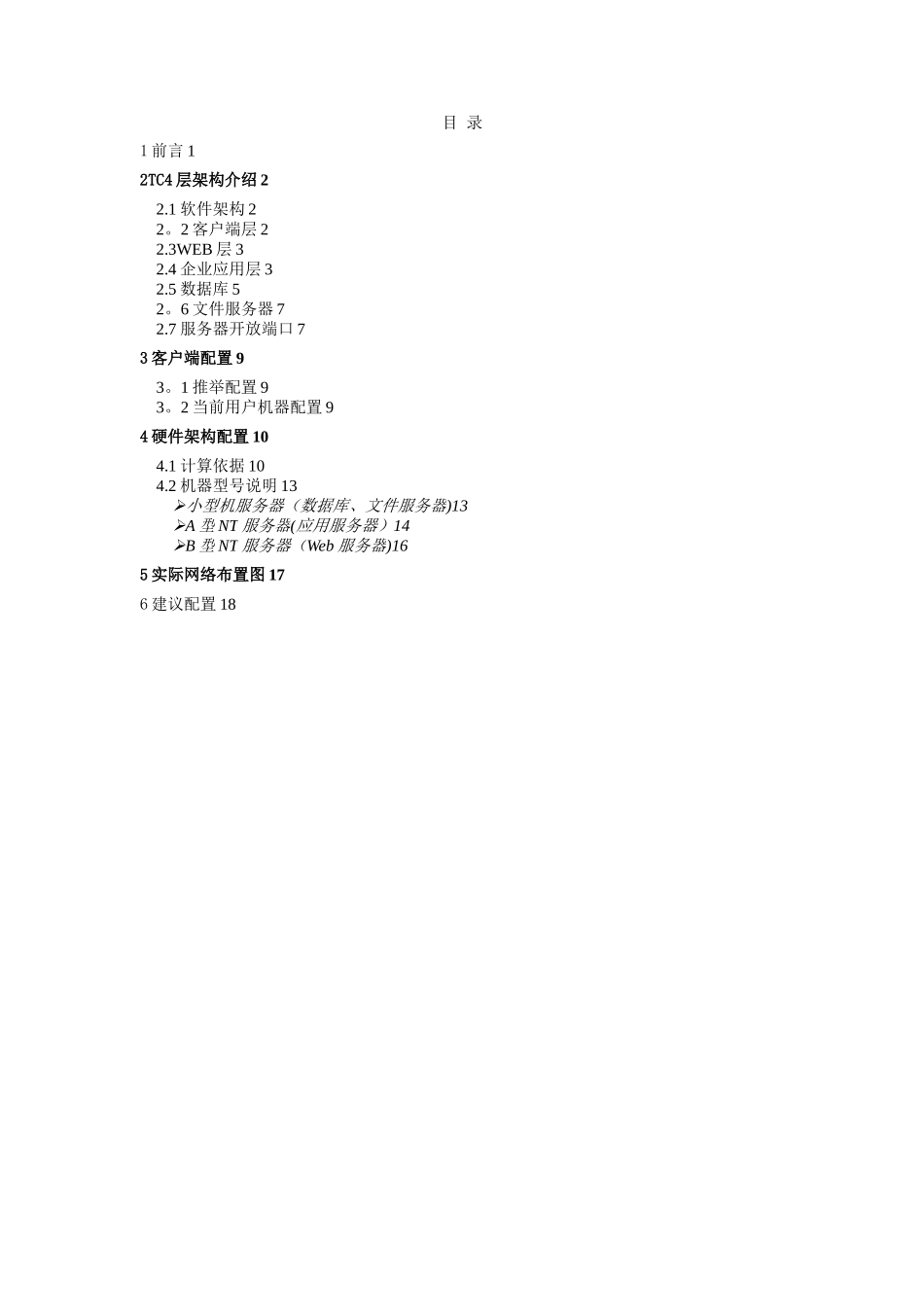

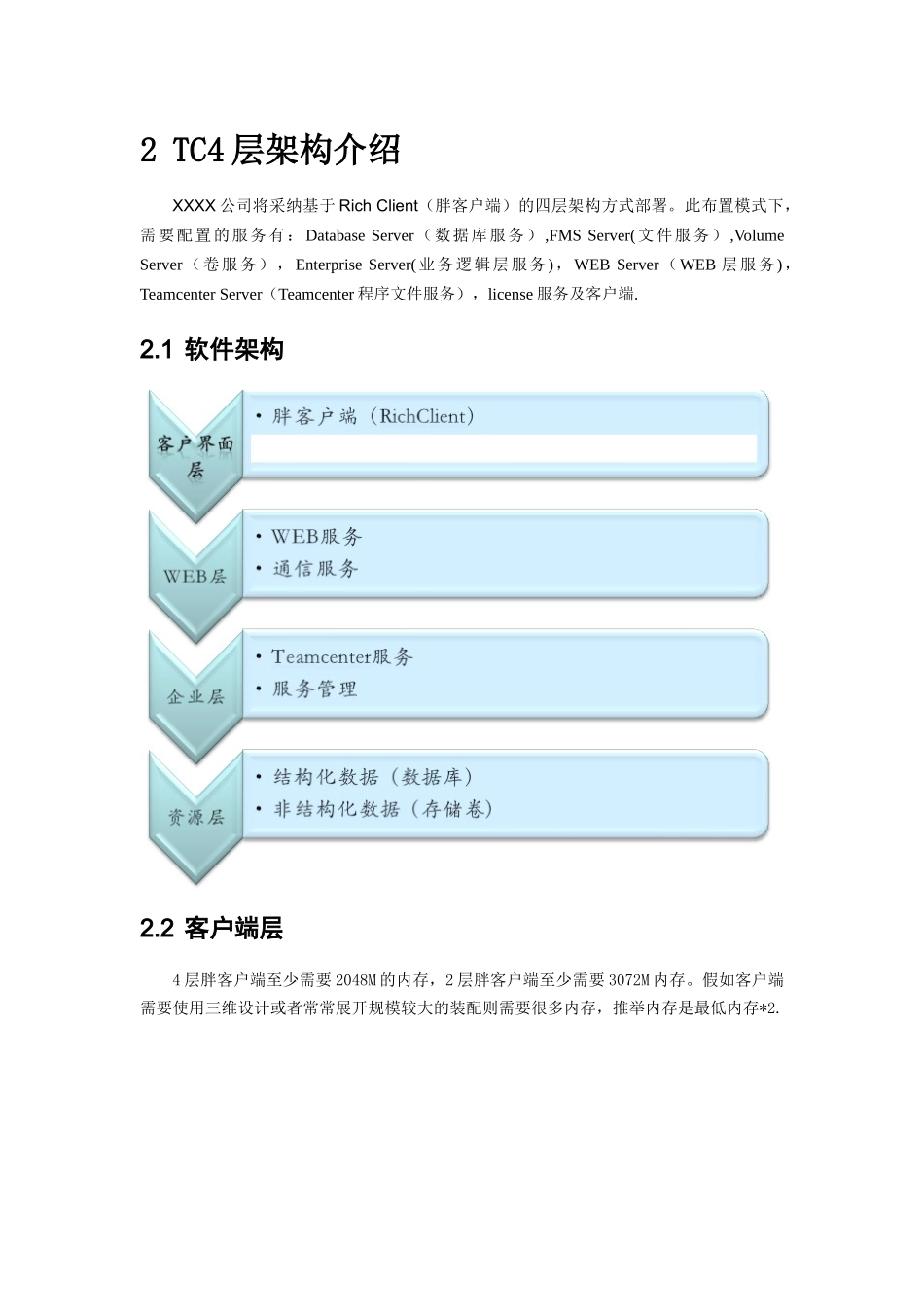

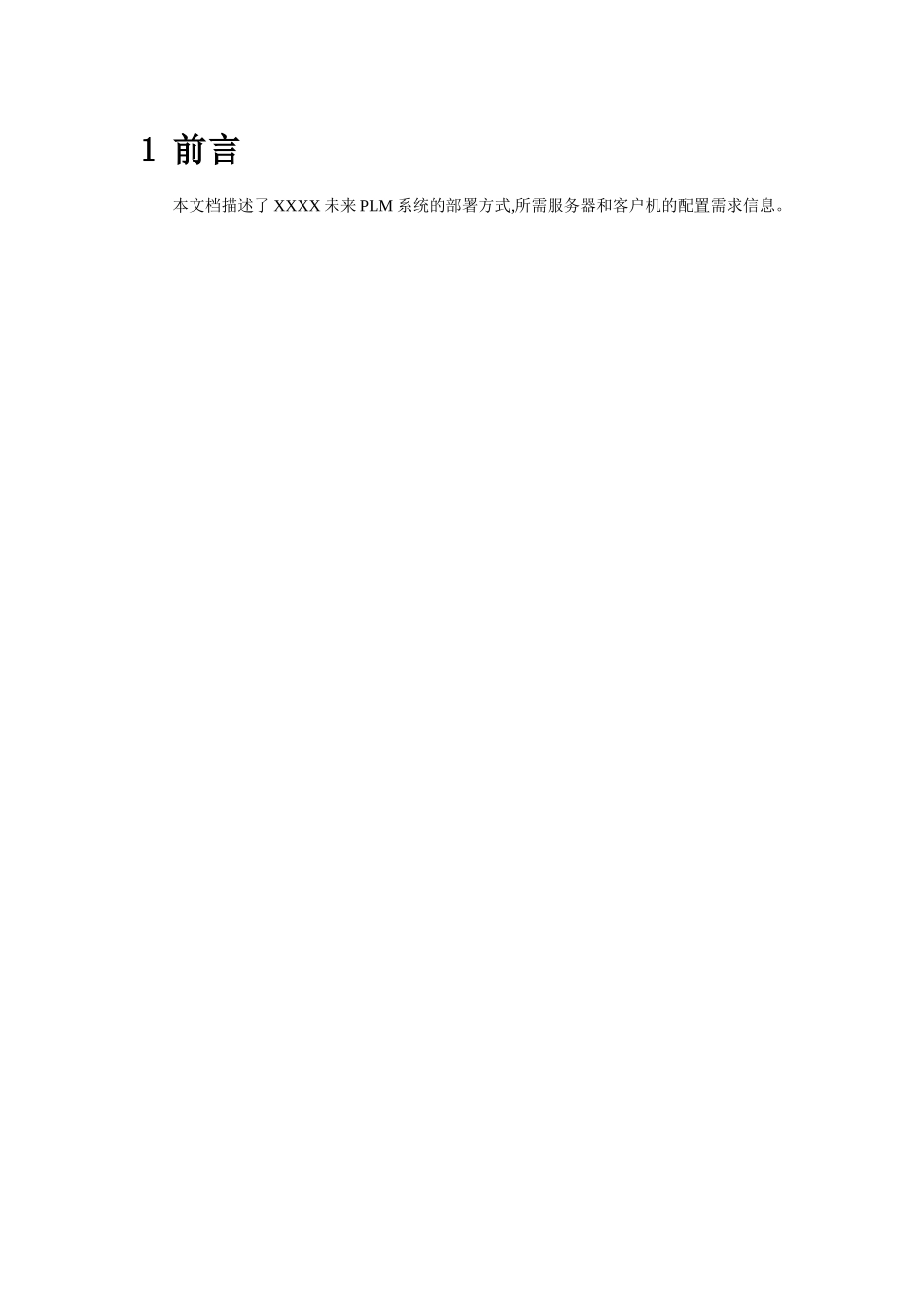

目 录1 前言 12TC4 层架构介绍 22.1 软件架构 22。2 客户端层 22.3WEB 层 32.4 企业应用层 32.5 数据库 52。6 文件服务器 72.7 服务器开放端口 73 客户端配置 93。1 推举配置 93。2 当前用户机器配置 94 硬件架构配置 104.1 计算依据 104.2 机器型号说明 13小型机服务器（数据库、文件服务器)13A 型 NT 服务器(应用服务器）14B 型 NT 服务器（Web 服务器)165 实际网络布置图 176 建议配置 181 前言本文档描述了 XXXX 未来 PLM 系统的部署方式,所需服务器和客户机的配置需求信息。2 TC4 层架构介绍XXXX 公司将采纳基于 Rich Client（胖客户端）的四层架构方式部署。此布置模式下，需要配置的服务有：Database Server（数据库服务）,FMS Server(文件服务）,Volume Server（卷服务），Enterprise Server(业务逻辑层服务)，WEB Server（WEB 层服务)，Teamcenter Server（Teamcenter 程序文件服务），license 服务及客户端.2.1 软件架构2.2 客户端层4 层胖客户端至少需要 2048M 的内存，2 层胖客户端至少需要 3072M 内存。假如客户端需要使用三维设计或者常常展开规模较大的装配则需要很多内存，推举内存是最低内存*2.2.3 WEB 层Teamcenter 对 WEB 层的 CPU、内存要求很小.2.4 企业应用层因为 Teamcenter 对企业应用层的资源消耗要求比较高。因此建议 Teamcenter 对于CPU 的使用饱和率应该在 80％以下，假如超过这个程度，则系统的运行速度将急速下降.下图列出了用户使用 PLM 系统时，不同操作系统在企业应用层消耗的峰值 CPU、平均CPU 的情况。下图列出内存在不同操作系统消耗的情况.下图列出了使用相同的配置，在不同操作系统上可用的用户个数：2.5 数据库和所有的应用服务一样,Teamcenter 对于 CPU 的使用饱和率应该在 80%以下，假如超过这个程度，则系统的运行速度将急速下降。而且,假如数据库的相关配置不合适的话,会引起更多的系统 CPU 资源消耗.假如 CPU 的使用率在 80%以上，系统等待进程数超过 CPU个数的两倍的话,系统将达到 CPU 性能的瓶颈。虽然单个 CPU 在用户数较少的情况下使用能够满足要求，但是我们还是强烈建议使用多个 CPU 的硬件系统。下图列出用户使用 PLM 系统时，不同操作系统在数据层消耗的 CPU 峰值、CPU 平均值。数据库服务器操作系统对内存的需求较小，建议设置对 OS 缓存设置为系统提供商所建议的最...
