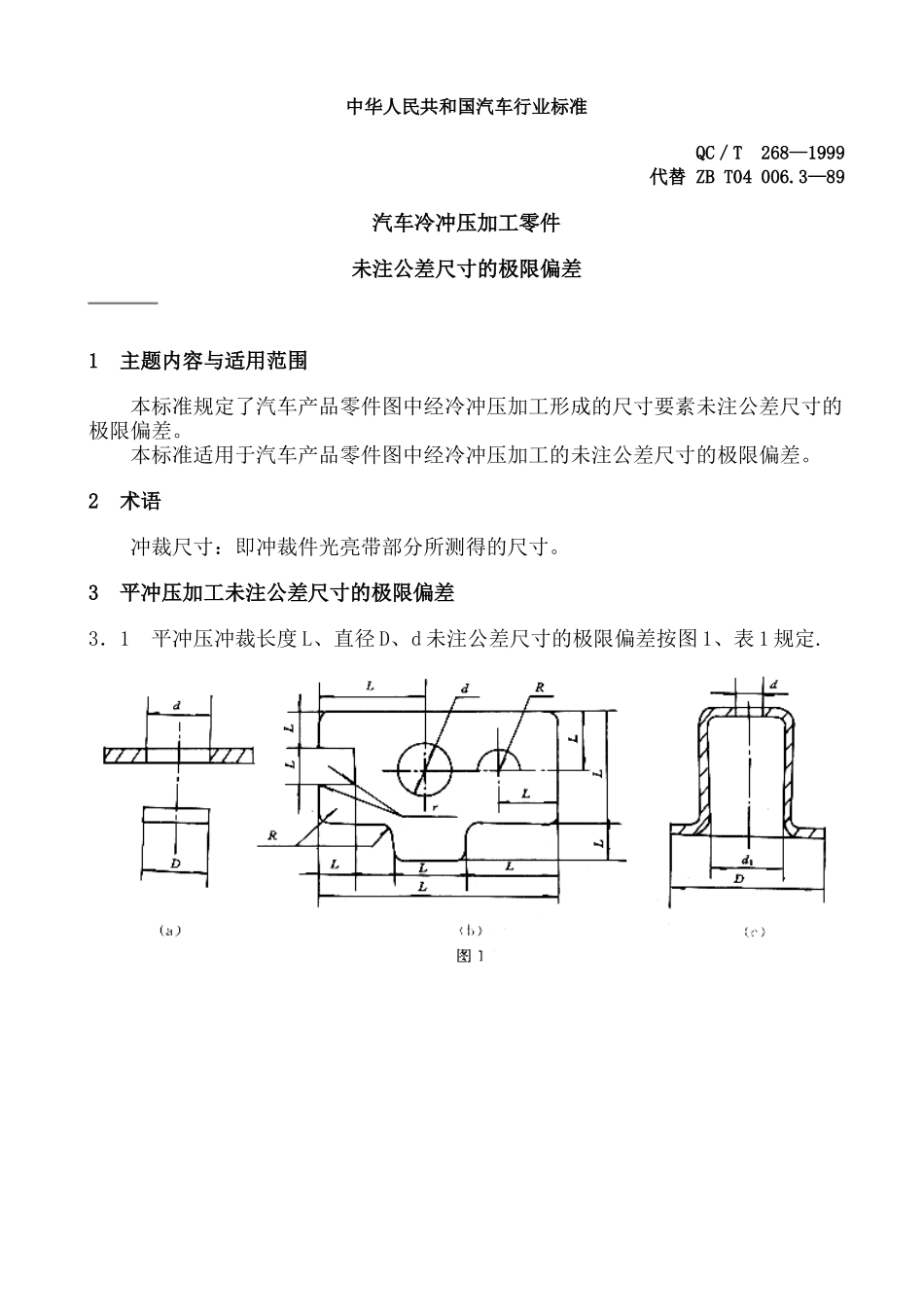

QC-T-268-1999汽车冷冲压加工零件未注公差尺寸的极限偏差

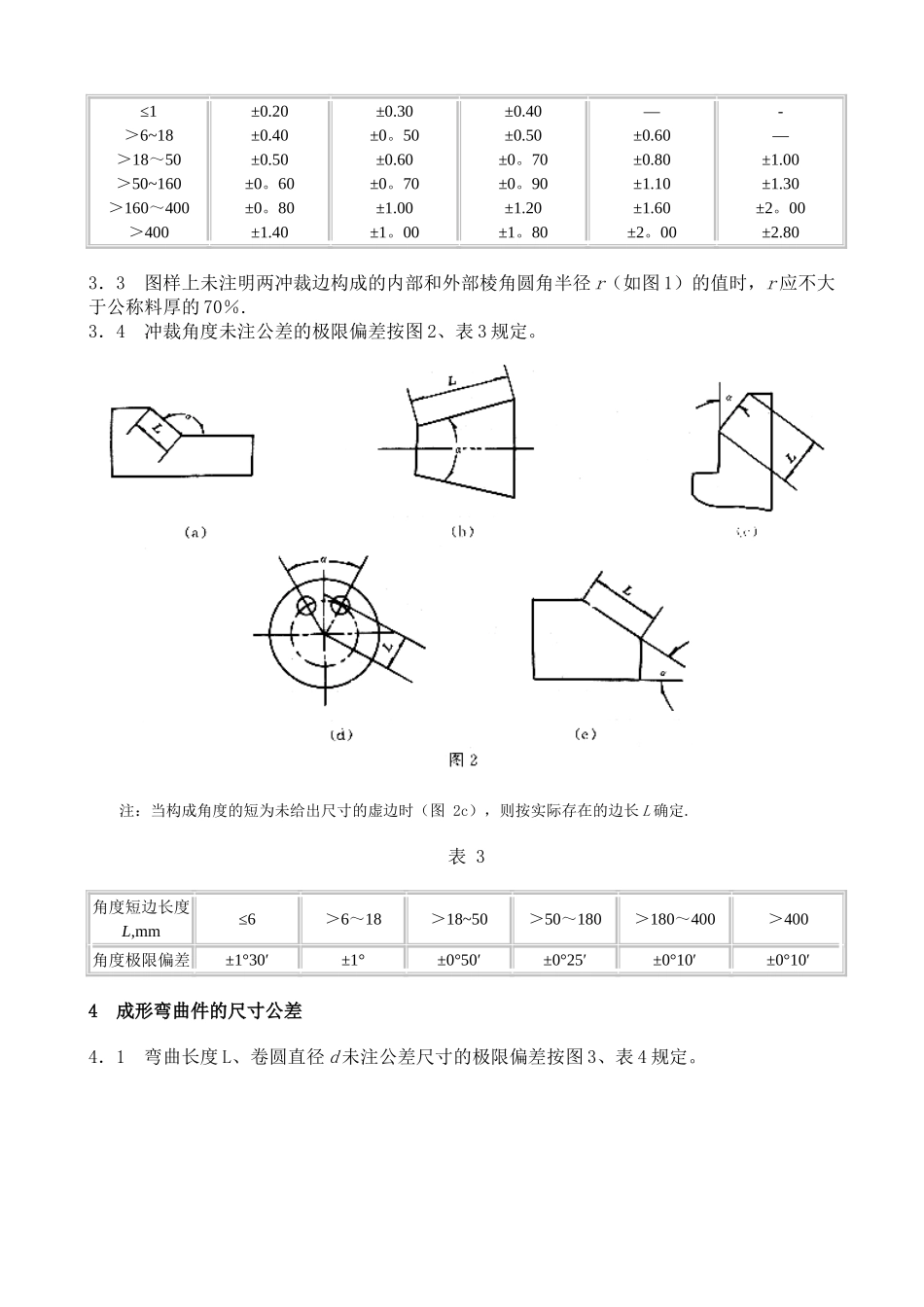

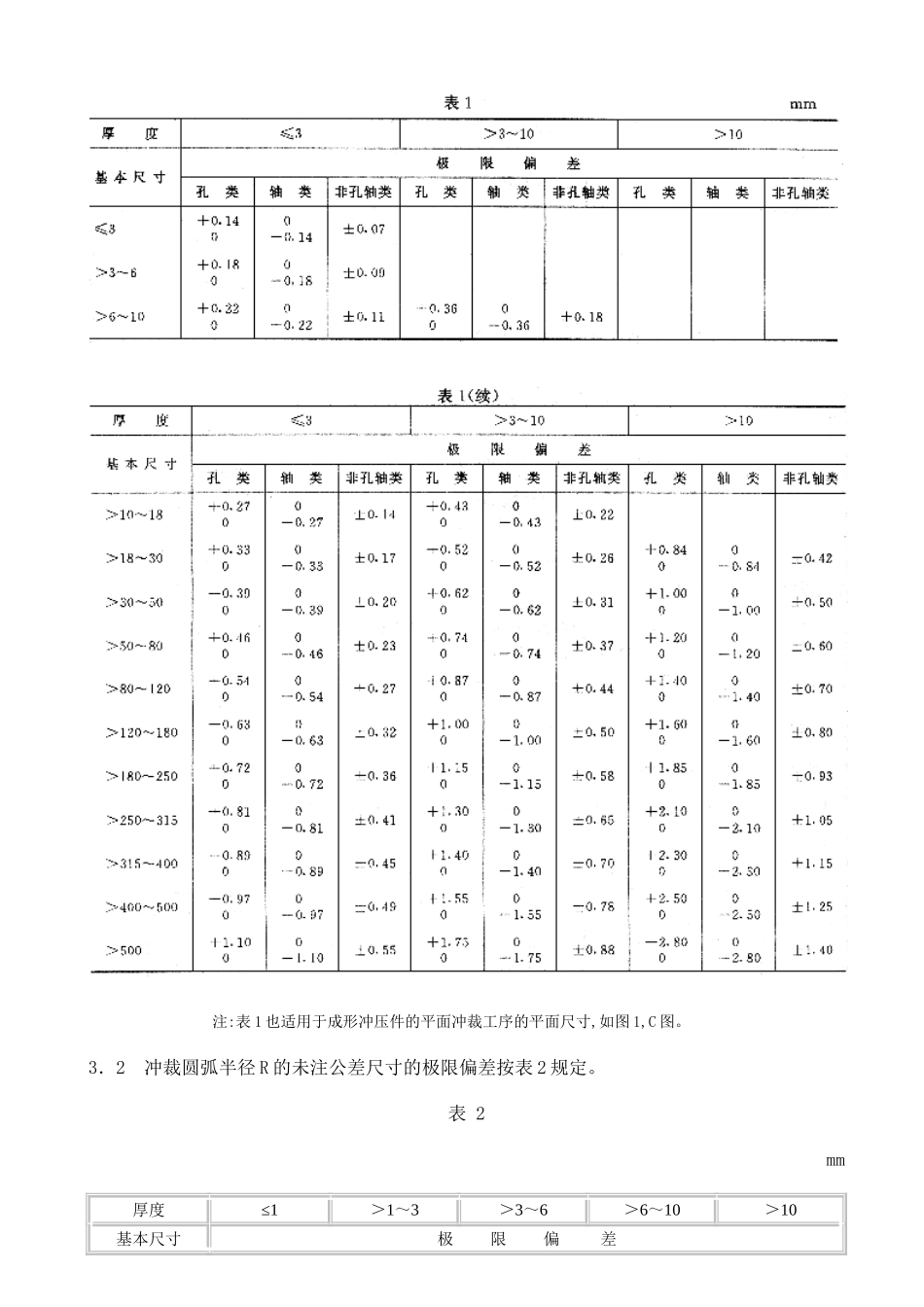

中华人民共和国汽车行业标准QC／T 268—1999代替 ZB T04 006.3—89汽车冷冲压加工零件未注公差尺寸的极限偏差1 主题内容与适用范围 本标准规定了汽车产品零件图中经冷冲压加工形成的尺寸要素未注公差尺寸的极限偏差。 本标准适用于汽车产品零件图中经冷冲压加工的未注公差尺寸的极限偏差。2 术语 冲裁尺寸：即冲裁件光亮带部分所测得的尺寸。3 平冲压加工未注公差尺寸的极限偏差3．1 平冲压冲裁长度 L、直径 D、d 未注公差尺寸的极限偏差按图 1、表 1 规定. 注:表 1 也适用于成形冲压件的平面冲裁工序的平面尺寸,如图 1,C 图。3．2 冲裁圆弧半径 R 的未注公差尺寸的极限偏差按表 2 规定。表 2mm厚度≤1＞1～3＞3～6＞6～10＞10基本尺寸极 限 偏 差≤1＞6~18＞18～50＞50~160＞160～400＞400±0.20±0.40±0.50±0。60±0。80±1.40±0.30±0。50±0.60±0。70±1.00±1。00±0.40±0.50±0。70±0。90±1.20±1。80—±0.60±0.80±1.10±1.60±2。00-—±1.00±1.30±2。00±2.803．3 图样上未注明两冲裁边构成的内部和外部棱角圆角半径 r（如图 1）的值时，r 应不大于公称料厚的 70％.3．4 冲裁角度未注公差的极限偏差按图 2、表 3 规定。 注：当构成角度的短为未给出尺寸的虚边时（图 2c），则按实际存在的边长 L 确定.表 3角度短边长度L,mm≤6＞6～18＞18~50＞50～180＞180～400＞400角度极限偏差±1°30′±1°±0°50′±0°25′±0°10′±0°10′4 成形弯曲件的尺寸公差4．1 弯曲长度 L、卷圆直径 d 未注公差尺寸的极限偏差按图 3、表 4 规定。表 4mm基 本 尺 寸弯曲断面的最大轮廓尺寸大于至≤6＞6～30＞30极 限 偏 差 6±0.8--618±1。1——1850±1。6±1。2-50120±2.2±1。5±1120250±3±2±1.2250500±4±2.5±1.5500800±5±3±28001250±6±4±2。512502000±7±5±34．2 管子弯曲处允许其外径变形，变形量（最大直径与最小直径之差）按表 5 规定。表 5mm管子外径尺寸≤10＞10~18＞18～30＞30外径变形量1。82。53。55。0 注：当管子有联管螺母等零件装配时，变形后的尺寸应保证其在弯曲处顺利通过.4．3 弯曲角度未注公差的极限偏差按图 4、表 6 规定。表 6角度短边长度，mm≤30＞30～50＞50~80＞50～120＞120极限偏差厚度≤2mm±1°30′±1°15′±1°±0°45′±0°38′厚度＞2mm±1°15′±1°±0°45′±0°38′±0°30′5 成形拉延未注公差尺寸的极...
